Podstawy obiegu chłodniczego: cztery elementy, które musi znać każdy technik F-gazowy

Poproś dziesięciu instruktorów o wyjaśnienie obiegu chłodniczego, a każdy zacznie od czegoś innego. Jednak gdy odrzucimy żargon, każdy układ, z którym przyjdzie ci pracować — domowy układ typu split, zespół sprężarkowy w supermarkecie, chiller czy pompa ciepła — opiera się na tych samych czterech elementach wykonujących te same cztery zadania. Jeśli potrafisz jasno wyobrazić sobie te zadania, masz podstawę potrzebną zarówno do egzaminu UE na certyfikat A1 w zakresie F-gazów, jak i do diagnozowania rzeczywistych instalacji w terenie.

To zupełne podstawy, ale właśnie na nich opiera się cała reszta. Przyjrzyjmy się im od strony praktycznej.

Cztery elementy — i ich rzeczywiste zadania

Zapamiętaj je w tej kolejności, ponieważ właśnie tak czynnik chłodniczy przepływa przez nie w każdym kolejnym obiegu:

1. Sprężarka — zwiększa ciśnienie
2. Skraplacz — oddaje ciepło
3. Element rozprężny — obniża ciśnienie
4. Parownik — pochłania ciepło

„Pochłaniamy ciepło, sprężamy czynnik, zwiększamy ciśnienie, usuwamy ciepło, obniżamy ciśnienie, a potem znów pochłaniamy ciepło i sprężamy — i tak w kółko”.

Jeśli stres na egzaminie sprawi, że zapomnisz nazw wszystkich elementów, wróć do prostego opisu: zwiększa ciśnienie, oddaje ciepło, obniża ciśnienie, pochłania ciepło. To cały obieg w czterech sformułowaniach.

Jedno prawo, które warto zapamiętać: PV = nRT

Nie trzeba być fizykiem, aby być dobrym technikiem, ale podstawą wszystkiego jest tutaj równanie stanu gazu doskonałego. Ma ono postać PV = nRT i można je łatwo podzielić na dwie strony:

• Ciśnienie i objętość po jednej stronie
• Masa i temperatura (oraz stała gazowa) po drugiej

Najważniejsza jest tu zależność, a nie algebra. Zmiana jednej z tych wielkości powoduje zmianę pozostałych. Masa pozostaje zwykle dość stała podczas krążenia czynnika, ale ciśnienie, objętość i temperaturę nieustannie zmieniamy.

Z tego wynikają dwie zasady, na których opiera się cały obieg:

• Wzrost ciśnienia → wzrost temperatury
• Spadek ciśnienia → spadek temperatury

„Gdy coś sprężamy, zmuszamy to do zajęcia mniejszej przestrzeni, co zwiększa ciśnienie… gdy obniżamy ciśnienie, pozwalamy temu zająć większą przestrzeń, co z kolei może obniżyć temperaturę”.

Czym właściwie jest czynnik chłodniczy

Nazwa „czynnik chłodniczy” brzmi specjalistycznie, ale w istocie to „coś, czego ciśnienie nieustannie zwiększamy i zmniejszamy”, aby regulować temperaturę — tak by ciepło mogło napływać do płynu, a następnie z niego odpływać. Właśnie o to chodzi.

Najwcześniejsze układy wykorzystywały powietrze i wodę, później stosowano CO₂ oraz różne toksyczne gazy, a dziś używamy stosunkowo bezpiecznych płynów — choć branża wraca do palnych i toksycznych rozwiązań, takich jak propan (R-290) i amoniak (R-717), ze względu na ich korzystny profil środowiskowy.

Ma to znaczenie w kontekście F-gazów. Syntetyczne HFC są silnymi gazami cieplarnianymi. Rozporządzenie (UE) 2024/573 reguluje zapobieganie ich emisjom, odzysk i stopniowe ograniczanie ilości HFC ze względu na ich wysoki współczynnik globalnego ocieplenia. Unijny certyfikat A1 obejmuje również bezpieczne postępowanie z węglowodorami. Zrozumienie roli czynnika chłodniczego jako medium przenoszącego ciepło pomaga wyjaśnić znaczenie kontroli szczelności, odzysku i prawidłowego postępowania z czynnikiem. Zagadnienia te omówiono w tematach BHP, Wykrywanie wycieków i Postępowanie z czynnikami chłodniczymi.

Wskazówka egzaminacyjna: Egzamin UE na certyfikat A1 zgodnie z rozporządzeniem wykonawczym (UE) 2024/2215 obejmuje palność czynników chłodniczych oraz wymagania bezpieczeństwa dotyczące czynników alternatywnych. Dotyczy to odpowiednich środków wykrywania gazów i wycieków, wentylacji oraz narzędzi serwisowych do pracy z węglowodorami.

Śledzenie drogi czynnika chłodniczego w obiegu

Sprężarka — zwiększa ciśnienie

Sprężarka zasysa parę pod niskim ciśnieniem przez przewód ssawny — w instalacji klimatyzacyjnej przewód ten jest chłodny w dotyku. Tłoczy wyłącznie parę. Zmuszając czynnik do zajęcia mniejszej objętości, znacznie podnosi jego ciśnienie, a wraz z nim temperaturę.

Sprężarka spiralna, rotacyjna czy tłokowa — rodzaj może być różny, ale efekt jest taki sam: para wpływa przy niższym ciśnieniu i niższej temperaturze, a wypływa pod wysokim ciśnieniem i w wysokiej temperaturze. Jednocześnie sprężarka obniża ciśnienie po stronie ssawnej i wymusza przepływ płynu przez cały układ.

Skraplacz — oddaje ciepło

Gorący gaz pod wysokim ciśnieniem płynie przewodem tłocznym do skraplacza. Tutaj czynnik oddaje ciepło, które „ujawniliśmy” przez sprężanie — do powietrza (w skraplaczu chłodzonym powietrzem z aluminiowymi lamelami, takim jak jednostka zewnętrzna domowego układu typu split) albo do wody (w wymiennikach płytowych lub typu rura w rurze, stosowanych w instalacjach komercyjnych oraz układach wykorzystujących wodę lub grunt jako źródło ciepła).

Oddając ciepło, czynnik skrapla się, przechodząc z pary w ciecz.

„Niezależnie od przemian między cieczą a parą, wrzenia, skraplania — od tego wszystkiego — skraplacz oddaje ciepło”.

Co ciekawe, zmiana stanu skupienia nie jest bezwzględnie konieczna do przenoszenia ciepła — najwcześniejsze urządzenia jedynie zwiększały i zmniejszały ciśnienie, bez doprowadzania czegokolwiek do wrzenia. Jednak wykorzystanie przemiany fazowej między cieczą a parą „znacznie zwiększa ilość ciepła, którą można przenieść”, dlatego współczesne układy tak mocno na niej polegają.

Element rozprężny — obniża ciśnienie

Całkowicie skroplony czynnik płynie teraz przewodem cieczowym do elementu rozprężnego. Często spotykane rodzaje to:

• Termostatyczny zawór rozprężny (TXV) — reguluje przepływ na podstawie przegrzania
• Rurka kapilarna — w klimatyzatorach okiennych, klimatyzatorach monoblokowych typu PTAC i domowych chłodziarkach
• Dysza tłoczkowa / stały otwór dławiący — mosiężny element z precyzyjnym otworem, często spotykany w starszych układach lub układach o niższej sprawności
• Elektroniczny zawór rozprężny (EEV / EXV) — działa podobnie do TXV, ale jest sterowany elektronicznie

Niezależnie od rodzaju zadanie jest takie samo: obniżyć ciśnienie. A gdy obniża się ciśnienie, spada temperatura nasycenia. Część cieczy natychmiast odparowuje — powstaje para z rozprężania — ponieważ czynnik został zdławiony do znacznie niższego ciśnienia. Element rozprężny nie „dodaje zimna”; wytwarza warunki niskiego ciśnienia, które pozwalają parownikowi pochłaniać ciepło.

Parownik — pochłania ciepło

Zimna już mieszanina pod niskim ciśnieniem trafia do parownika. Gdy powietrze z klimatyzowanego pomieszczenia przepływa przez wymiennik, zimny czynnik pochłania z niego ciepło — dokładnie tak działa wymiennik wewnętrzny domowej instalacji w trybie chłodzenia. Czynnik całkowicie odparowuje i wraca przewodem ssawnym do sprężarki, a obieg zaczyna się od nowa.

„Przede wszystkim chcę, żeby ten obraz pozostał ci w głowie — czynnik pochłania ciepło z wnętrza pomieszczenia”.

Ciepło a temperatura

Jedna subtelna różnica, którą warto dobrze zrozumieć przed egzaminem: ciepło i temperatura to nie to samo. Temperatura to średnia prędkość cząsteczek — czyli to, jak szybko przeciętnie się poruszają. Zmieniając objętość, którą może zajmować czynnik chłodniczy, zmieniamy tę średnią prędkość, a więc i temperaturę. Sprężenie do mniejszej objętości przyspiesza ruch cząsteczek (robi się cieplej); rozprężenie go spowalnia (robi się chłodniej). Ciepło może wtedy przepływać od ciała cieplejszego do chłodniejszego — i właśnie do tego stwarza warunki układ chłodniczy.

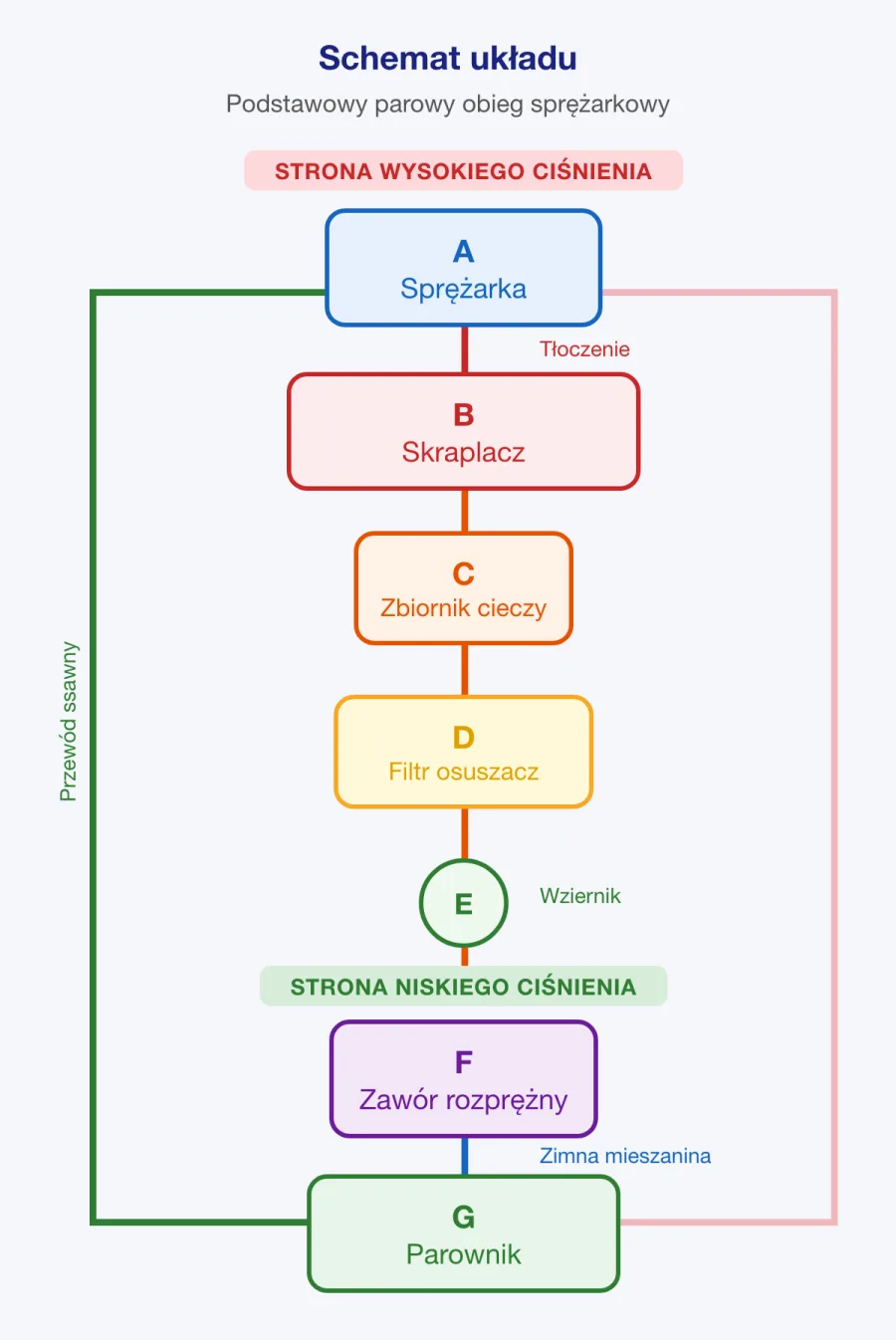

Trzy przewody do zapamiętania

Początkujący technicy powinni od razu zapamiętać dwie krótkie listy. Najpierw elementy — sprężarka, skraplacz, element rozprężny, parownik — a następnie trzy główne przewody:

• Przewód tłoczny — między sprężarką a skraplaczem (gorąca para pod wysokim ciśnieniem)
• Przewód cieczowy — między skraplaczem a elementem rozprężnym (ciecz pod wysokim ciśnieniem)
• Przewód ssawny — z parownika z powrotem do sprężarki (chłodna para pod niskim ciśnieniem)

Na niektórych schematach można też zobaczyć „przewód rozprężny” między elementem rozprężnym a parownikiem, ale nie występuje on wszędzie — w układach bezkanałowych element rozprężny często znajduje się na zewnątrz, więc przewodu tego często brakuje. Trzy wymienione powyżej przewody trzeba umieć rozpoznać i odróżnić.
