Przegrzanie i przechłodzenie: dwa pomiary, które musi opanować każdy technik F-gazowy

Zapytaj grupę techników chłodnictwa, czym jest przegrzanie, a otrzymasz zaskakująco różne odpowiedzi. Niektórzy bezbłędnie wyrecytują wzór. Inni spuszczą wzrok. Jak ujęto to w filmie:

„Większość osób w branży HVAC nie zna pojęć przegrzania i przechłodzenia. A warto je znać”.

To dość łagodne ujęcie sprawy. Przegrzanie i przechłodzenie nie są opcjonalnymi dodatkami — te dwie wartości pokazują, czy układ jest prawidłowo napełniony, czy element rozprężny działa właściwie i czy sprężarce grozi zniszczenie. Każdy, kto przygotowuje się do egzaminu na certyfikat A1 w zakresie F-gazów w UE, musi znać je w ramach wymaganej wiedzy teoretycznej. Część praktyczna wymaga również wykonywania pomiarów parametrów układu i interpretowania wyników. Odpowiada im temat Termodynamika w unijnej wersji aplikacji.

Zacznijmy od podstaw, dokładnie tak jak w filmie — od czajnika z wodą.



Zacznij od wody, nie od czynnika chłodniczego

Podgrzewaj wodę w garnku pod ciśnieniem atmosferycznym, a jej temperatura będzie stopniowo rosnąć: 20 °C, 50 °C, 80 °C. Przy 100 °C wzrost ustanie. Cała energia, którą nadal dostarczasz, służy teraz zmianie stanu skupienia wody z cieczy w parę, zamiast podnosić jej temperaturę. To ciepło utajone, a podczas tej przemiany woda uparcie pozostaje w temperaturze wrzenia.

Gdy po odparowaniu ostatniej kropli nadal dostarczasz ciepło, temperatura znów zaczyna rosnąć. Para jest teraz przegrzana.

„Podgrzewanie wody powyżej jej temperatury wrzenia to przegrzanie”.

Wzór jest bardzo prosty:

Przegrzanie = temperatura aktualna − temperatura wrzenia (nasycenia)

Jeśli temperatura pary wynosi 107 °C, a temperatura wrzenia 100 °C, przegrzanie wynosi 7 K.

Przechłodzenie jest procesem odwrotnym. Weź parę o temperaturze 120 °C i zacznij ją chłodzić. Przy 100 °C zacznie skraplać się z powrotem do postaci cieczy i pozostanie w tej temperaturze, aż cała para zamieni się w ciecz. Schłodzenie poniżej tej temperatury daje przechłodzenie:

Przechłodzenie = temperatura skraplania (nasycenia) − temperatura aktualna

Ciecz o temperaturze 90 °C przy temperaturze skraplania 100 °C ma przechłodzenie 10 K.

„Przechłodzenie jest procesem odwrotnym do przegrzania. Przechłodzenie zachodzi więc w procesie skraplania, podobnie jak przegrzanie w procesie parowania”.



Słowo, o którym wszyscy zapominają: nasycenie

Właśnie tutaj zdający tracą punkty. W przykładzie z wodą temperatura wrzenia wynosi 100 °C, ponieważ przyjęliśmy ciśnienie atmosferyczne. Zmień ciśnienie, a zmieni się też temperatura wrzenia — to najważniejsza zasada chłodnictwa.

R-134a nie ma jednej temperatury wrzenia. Ma określoną temperaturę wrzenia dla każdego ciśnienia. Przy ciśnieniu manometrycznym około 3,5 bar wrze w temperaturze około 8 °C, a przy 0,6 bar — około −15 °C. Właśnie dlatego czynnik chłodniczy może wrzeć przy −10 °C w parowniku komory chłodniczej i skraplać się przy +45 °C w skraplaczu stojącym na słońcu. Nie zmieniamy czynnika, a jedynie działające na niego ciśnienie.

W rzeczywistym układzie nie mierzysz więc temperatury nasycenia bezpośrednio. Mierzysz ciśnienie manometrem i przeliczasz je na temperaturę nasycenia za pomocą tabeli P–T lub skali na tarczy manometru. Następnie mierzysz sondą rzeczywistą temperaturę rury. Różnica między tymi temperaturami to przegrzanie lub przechłodzenie.

• Przegrzanie: ciśnienie ssania → temperatura nasycenia; porównaj ze zmierzoną temperaturą przewodu ssawnego na wylocie parownika.
• Przechłodzenie: ciśnienie tłoczenia/po stronie wysokiego ciśnienia → temperatura nasycenia; porównaj ze zmierzoną temperaturą przewodu cieczowego na wylocie skraplacza.

Wskazówka egzaminacyjna: Przegrzanie i przechłodzenie to różnice temperatur, dlatego wyrażaj je w kelwinach (K), a nie w stopniach Celsjusza. Przegrzanie 7 K to poprawne określenie; „7 °C przegrzania” to nieprecyzyjne sformułowanie, na które egzaminatorzy zwrócą uwagę.



Dlaczego przegrzanie chroni sprężarkę

Teraz zastosujmy teorię do obiegu chłodniczego.

Sprężarka służy do podnoszenia ciśnienia pary czynnika chłodniczego. Tylko to potrafi robić.

„Możemy sprężać tylko parę. Nie możemy sprężać cieczy. Ciecz jest nieściśliwa”.

Jeśli ciekły czynnik chłodniczy wróci przewodem ssawnym do cylindra, tłok spróbuje sprężyć ciecz, której objętość po prostu nie maleje. Skutkiem jest uderzenie hydrauliczne — zwykle nazywane uderzeniem cieczowym — które łamie płyty zaworowe, wygina korbowody i niszczy zawory tłoczne. To jeden z najszybszych sposobów, by zwykła wizyta serwisowa skończyła się wymianą sprężarki.

Przegrzanie stanowi margines bezpieczeństwa, który temu zapobiega. Jeśli czynnik opuszczający parownik ma temperaturę o 6 K wyższą od temperatury nasycenia, masz pewność, że odparowała każda kropla. Ciecz i para nie mogą bowiem współistnieć powyżej temperatury nasycenia. Odczyt przegrzania potwierdza, że do sprężarki płynie wyłącznie para.

Ważny jest jednak właściwy kompromis:

• Zbyt małe przegrzanie (lub jego brak) — powrót cieczy do sprężarki, rozcieńczanie oleju, ryzyko uderzenia cieczowego i krótka żywotność sprężarki.
• Zbyt duże przegrzanie — parownik otrzymuje za mało czynnika, więc duża część powierzchni wymiennika nie jest efektywnie wykorzystywana. Spadają wydajność i efektywność, a temperatura tłoczenia rośnie do poziomu, przy którym olej może ulegać rozkładowi.

Prawidłowo wyregulowany układ z bezpośrednim odparowaniem zwykle pracuje z przegrzaniem około 5–8 K na wylocie parownika. Utrzymuje je termostatyczny lub elektroniczny zawór rozprężny, regulując dopływ czynnika chłodniczego.

Czujnik zaworu TEV zamocowany do przewodu ssawnego realizuje opisany wyżej pomiar mechanicznie i w sposób ciągły — ciśnienie w czujniku otwiera zawór, a ciśnienie parownika i sprężyna regulacji przegrzania go zamykają. Zawór ustala położenie tam, gdzie siły te się równoważą, czyli przy zadanym przegrzaniu.



Dlaczego przechłodzenie chroni element rozprężny

Na drugim końcu obiegu wymaganie jest dokładnie odwrotne.

„Do zaworu rozprężnego czynnik chłodniczy powinien docierać wyłącznie w stanie ciekłym. Tylko wtedy uzyskamy dobrze schłodzone powietrze z parownika”.

Zawór rozprężny jest dobierany i ma określoną przepustowość dla cieczy. Jeśli wraz z cieczą docierają pęcherzyki pary — powstającej wskutek odparowania części czynnika — przez zawór przepływa mieszanina o znacznie mniejszej gęstości. Masowy strumień czynnika dopływającego do parownika gwałtownie wtedy maleje. Wymiennik otrzymuje za mało czynnika, wydajność spada, a jednocześnie rośnie przegrzanie, co utrudnia diagnostykę.

Przechłodzenie zapewnia ciągły słup cieczy. Schłodź ciecz o kilka kelwinów poniżej temperatury skraplania, a uzyskasz margines bezpieczeństwa: będzie mogła przyjąć nieco ciepła w przewodzie cieczowym lub stracić nieco ciśnienia podczas przepływu przez filtr osuszacz i długi pionowy odcinek wznoszący, bez częściowego odparowania.

Przechłodzenie jest też jednym z najbardziej wiarygodnych wskaźników napełnienia układu z zaworem TEV. Ogólnie:

Odczyt przechłodzenia	Typowa interpretacja
Bardzo niskie lub zerowe	Zbyt małe napełnienie lub ograniczenie przepływu przed punktem pomiaru
Normalne (zwykle ~4–8 K)	Prawidłowe napełnienie i drożny przewód cieczowy
Wysokie	Nadmierne napełnienie lub problem ze skraplaczem — zabrudzony wymiennik, uszkodzony wentylator, gazy nieskraplające się

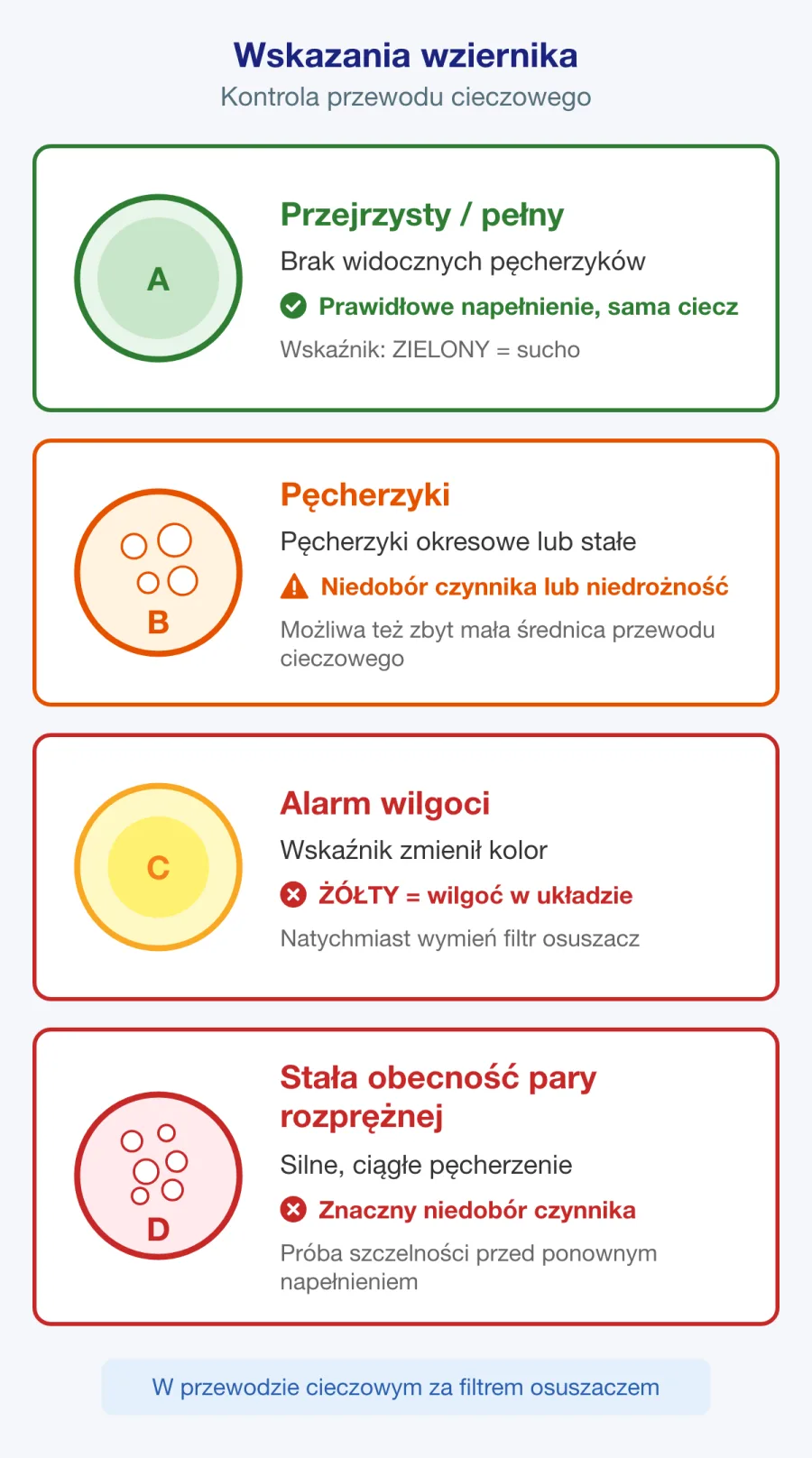

Wziernik pozwala szybko ocenić to samo wzrokowo — pęcherzyki zwykle oznaczają, że zabrakło przechłodzenia. Jednak liczbowy odczyt przechłodzenia mówi, jak duży margines pozostaje, czego wziernik nigdy nie pokaże.



Łączna interpretacja obu wartości

Żadna z tych wartości sama w sobie nie mówi zbyt wiele. Diagnoza wynika z ich zestawienia:

1. Niskie przegrzanie, wysokie przechłodzenie — nadmierne napełnienie lub zbyt duży dopływ czynnika przez zawór rozprężny.
2. Wysokie przegrzanie, niskie przechłodzenie — zbyt małe napełnienie lub ograniczenie przepływu powodujące niedostateczne zasilanie parownika.
3. Wysokie przegrzanie, wysokie przechłodzenie — ograniczenie przepływu między skraplaczem a parownikiem: zatkany filtr osuszacz, zagięty przewód cieczowy lub zawór uszkodzony w pozycji zamkniętej.
4. Niskie przegrzanie, niskie przechłodzenie — zawór podający zbyt dużo czynnika lub sprężarka, która nie tłoczy prawidłowo.

Interpretowanie zmierzonych parametrów układu jest częścią egzaminu praktycznego na certyfikat A1 w zakresie F-gazów w UE. Musisz umieć bezpiecznie korzystać z przyrządów pomiarowych i wyjaśniać znaczenie odczytów.



Związek z przepisami dotyczącymi F-gazów

Pomiary te wspierają realizację wymagań rozporządzenia (UE) 2024/573 dotyczących zapobiegania emisjom.

• Art. 4 wymaga od operatorów podejmowania wszelkich niezbędnych środków ostrożności, aby zapobiegać niezamierzonemu uwalnianiu fluorowanych gazów cieplarnianych i zapewnić usuwanie wycieków bez zbędnej zwłoki. Napełnianie wyłącznie na podstawie ciśnienia manometrycznego, bez uwzględnienia przegrzania lub przechłodzenia, może prowadzić do nieprawidłowego napełnienia albo wielokrotnego uzupełniania czynnika, które maskuje wyciek.
• Art. 5 określa wymagania dotyczące kontroli szczelności na podstawie progów ekwiwalentu CO2 dla gazów z załącznika I oraz progów masowych dla gazów z sekcji 1 załącznika II. Art. 7 wymaga prowadzenia dokumentacji urządzeń podlegających tym kontrolom, w tym ilości czynnika dodanego i odzyskanego.
• Art. 10 ustanawia wymagania dotyczące certyfikacji, a rozporządzenie wykonawcze (UE) 2024/2215 określa certyfikaty i wymagania egzaminacyjne. Certyfikat A1 obejmuje kontrolę szczelności, odzysk, instalowanie, naprawę, konserwację, serwisowanie i likwidację urządzeń objętych jego zakresem, wykorzystujących F-gazy lub węglowodory, bez limitu wielkości napełnienia. Wykonywanie pomiarów i interpretowanie ich wyników stanowi część wymaganych kompetencji.

Wielokrotne uzupełnianie czynnika w układzie, bo „we wzierniku były pęcherzyki”, bez zrozumienia przechłodzenia, to nie tylko zła praktyka techniczna. Prowadzi do niepotrzebnych strat czynnika chłodniczego, którym rozporządzenie ma właśnie zapobiegać.

Kluczowa informacja: Napełnianie układu na podstawie przegrzania i przechłodzenia zamiast na wyczucie służy zarówno zapobieganiu wyciekom, jak i zapewnieniu wydajności.



Co zapamiętać na egzamin

Film kończy się krótką listą, którą warto zapamiętać:

• Przegrzanie to ogrzewanie cieczy powyżej jej temperatury wrzenia (nasycenia).
• Przechłodzenie to chłodzenie pary poniżej jej temperatury skraplania (nasycenia).
• Przegrzanie zachodzi w parowniku (i w przewodzie ssawnym).
• Przechłodzenie zachodzi w skraplaczu (i w przewodzie cieczowym).
• Czynnik chłodniczy musi trafiać do sprężarki wyłącznie w postaci pary, ponieważ tylko parę można sprężać.
• Czynnik chłodniczy musi trafiać do elementu rozprężnego wyłącznie w postaci cieczy, ponieważ parametry zaworu określono dla cieczy.

Dodaj do tego zasadę, którą przykład z wodą nieco przesłania: temperatura nasycenia zależy od ciśnienia. Dlatego każde obliczenie przegrzania lub przechłodzenia zaczyna się od odczytu ciśnienia i przeliczenia go za pomocą tabeli P–T dla konkretnego czynnika chłodniczego w danym układzie.
