Przegrzanie i przechłodzenie: poradnik na egzamin F-gazowy

Poproś grupę przyszłych techników chłodnictwa o zdefiniowanie przegrzania, a otrzymasz kilkanaście odpowiedzi — większość tylko częściowo poprawnych. Zapytaj, gdzie umieścić sondę i jak rodzaj elementu dławiącego wpływa na odpowiedź, a zapadnie cisza. Ta luka w wiedzy ma znaczenie, ponieważ przegrzanie i przechłodzenie to kluczowe zagadnienia zarówno na egzaminie na unijny certyfikat A1 w zakresie F-gazów, jak i podczas wszelkich prac przy działającej instalacji.

Ten poradnik przedstawia wyjaśnienie skierowane wprost do praktykantów — takie, jakie można usłyszeć przy agregacie skraplającym, z zestawem manometrów w ręku — a następnie łączy je z rzeczywistymi wymaganiami egzaminu F-gazowego.





Gdzie wykonuje się poszczególne pomiary

Zanim przejdziesz do teorii, zapamiętaj miejsca pomiaru. Kolory zestawu manometrów nie są ozdobą — odpowiadają bezpośrednio dwóm pomiarom.

• Przechłodzenie — pomiar przy zaworze serwisowym przewodu cieczowego jednostki zewnętrznej. Czerwony manometr, czerwony wąż, strona wysokiego ciśnienia, rura o małej średnicy.
• Przegrzanie — pomiar przy zaworze serwisowym przewodu parowego (ssawnego). Niebieski manometr, niebieski wąż, strona niskiego ciśnienia, rura o dużej średnicy.

„Przewód parowy ma zawsze większą średnicę niż przewód cieczowy.”

To jedno zdanie oszczędza praktykantom wielu niezręcznych sytuacji. Jeśli nie masz pewności, do którego króćca się podłączasz, średnica rury daje odpowiedź.

Oba pomiary wymagają tych samych dwóch danych: odczytu ciśnienia przeliczonego na temperaturę nasycenia oraz rzeczywistej temperatury przewodu, zmierzonej sondą cyfrową w odległości kilku cali od króćca.



Czym właściwie jest przechłodzenie

Przechłodzenie to obniżenie temperatury ciekłego czynnika chłodniczego po jego całkowitym skropleniu.

Prześledź drogę czynnika przez skraplacz. Para o wysokim ciśnieniu i wysokiej temperaturze opuszcza sprężarkę i trafia do wężownicy. Powietrze przepływa przez lamele, a oddawane ciepło opuszcza układ. Czynnik chłodniczy stygnie w postaci pary, aż osiągnie stan nasycenia — i wtedy następuje coś istotnego:

„Gdy czynnik osiągnie stan nasycenia, jego temperatura już nie spada — zachodzi jedynie przemiana fazowa z pary w ciecz.”

Mniej więcej w połowie wężownicy czynnik staje się całkowicie ciekły. Dopiero wtedy jego temperatura może znów zacząć spadać. Ten dalszy spadek temperatury poniżej temperatury nasycenia to właśnie przechłodzenie.

Oto kwestia, która często budzi wątpliwości i którą warto przeczytać dwa razy: ciśnienie mierzysz w jednym stanie, a temperaturę w innym. Ciśnienie odczytane na króćcu przewodu cieczowego odzwierciedla stan nasycenia wewnątrz wężownicy skraplacza. Temperatura odczytana na przewodzie cieczowym dotyczy całkowicie skroplonego czynnika po oddaniu dodatkowej ilości ciepła. Różnica między temperaturą nasycenia a tą temperaturą to przechłodzenie.

Przykład obliczeniowy (R-410A):

Krok	Odczyt
Ciśnienie w przewodzie cieczowym	300 psig
Temperatura nasycenia po przeliczeniu	94 °F
Rzeczywista temperatura przewodu cieczowego	84 °F
Przechłodzenie	10 K (10 °F)

Starsze zestawy manometrów mają skale ciśnienia i temperatury nadrukowane na tarczy — zielony wewnętrzny pierścień dla R-22, różowy dla R-410A. Cyfrowe zestawy manometrów wykonują przeliczenie za Ciebie. W obu przypadkach zasada jest taka sama: ciśnienie pozwala wyznaczyć temperaturę nasycenia i nic więcej.



Czym właściwie jest przegrzanie

Teraz prześledź drogę tego samego czynnika do parownika.

Przechłodzona ciecz płynie przewodem cieczowym o małej średnicy i dociera do elementu dławiącego. Element ten obniża ciśnienie, a spadek ciśnienia obniża temperaturę. Z przewodów rozdzielacza wypływa już mieszanina — około 80% cieczy i 20% pary powstałej wskutek rozprężania. Do wężownicy trafia ona już w stanie nasycenia.

Pochłaniając ciepło z powietrza przepływającego przez wężownicę, czynnik nie zwiększa swojej temperatury. Wrze:

• Na wejściu: ~80% cieczy / 20% pary
• W połowie: ~50% cieczy / 50% pary
• Dalej: ~20% cieczy / 80% pary
• Następnie: 100% pary

Dopiero w tym ostatnim punkcie, gdy odparuje każda kropla, temperatura czynnika może znów zacząć rosnąć. Ten wzrost temperatury to przegrzanie.

Pomiar na wyjściu z parownika daje przegrzanie na wyjściu z parownika. Pomiar przy agregacie skraplającym, po przepływie przez przewód parowy, daje przegrzanie całkowite. W prawidłowo wykonanej instalacji z izolowanym przewodem ssawnym oba wyniki powinny różnić się najwyżej o około jeden stopień — chyba że, jak wspomniano w filmie, przewód jest zakopany lub źle zaizolowany.

Przykład obliczeniowy (R-410A):

Krok	Odczyt
Ciśnienie ssania	120 psig
Temperatura nasycenia po przeliczeniu	41 °F
Rzeczywista temperatura przewodu parowego	54 °F
Przegrzanie całkowite	13 K (13 °F)

„Jedynym powodem pomiaru ciśnienia w tym miejscu jest wyznaczenie temperatury nasycenia.”

Pamiętaj o tym, gdy egzaminator zapyta, dlaczego samo ciśnienie ssania nie pozwala określić napełnienia.



Dlaczego element dławiący decyduje o metodzie

To ważne zagadnienie na egzaminie na unijny certyfikat A1 w zakresie F-gazów. Bezpośrednio odpowiada tematom Termodynamika i Postępowanie z czynnikami chłodniczymi w unijnej wersji aplikacji.

Termostatyczny zawór rozprężny (TEV / TXV) → napełnianie na podstawie przechłodzenia.

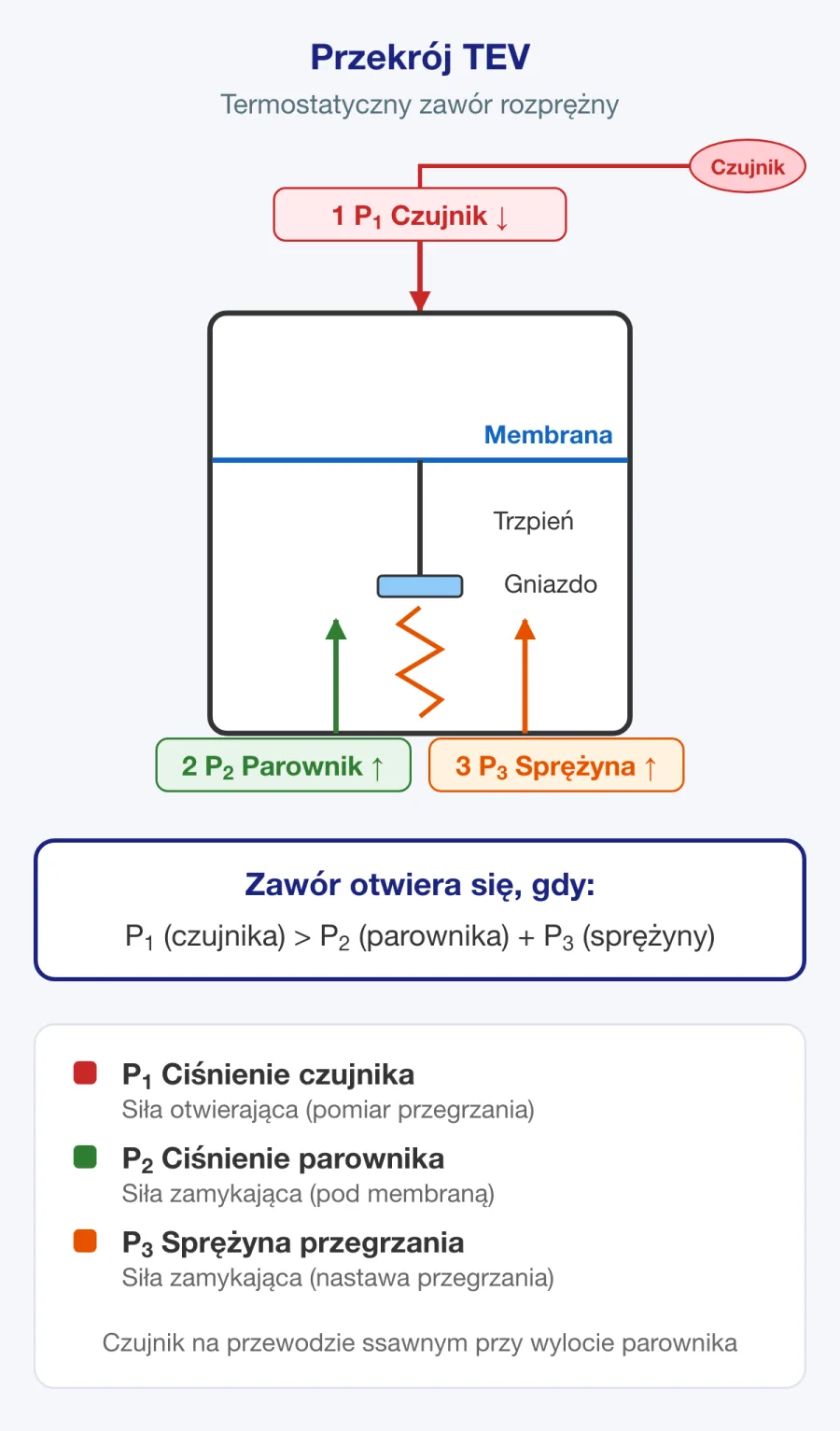

TEV wykrywa temperaturę przewodu parowego za pomocą czujnika oraz ciśnienie w tym przewodzie przez zewnętrzny przewód wyrównawczy. Siły te są równoważone naciskiem sprężyny. Zawór otwiera się i zamyka, aby utrzymać stałe przegrzanie niezależnie od obciążenia cieplnego:

„Chodzi o to, że zawór monitoruje przegrzanie i dostosowuje przepływ czynnika chłodniczego, próbując utrzymać przegrzanie na stałym poziomie.”

Ponieważ zawór celowo utrzymuje stałe przegrzanie, nie pozwala ono stwierdzić, czy napełnienie jest prawidłowe. Przechłodzenie na to pozwala. Porównaj zmierzone przechłodzenie z wartością docelową podaną przez producenta na tabliczce znamionowej — a jeśli nie ma jej z przodu, zdejmij osłonę i sprawdź pod nią.

• Zmierzone przechłodzenie wyższe od docelowego → przepełnienie
• Zmierzone przechłodzenie niższe od docelowego → zbyt małe napełnienie

Wartość docelowa 14 K przy zmierzonych 10 K oznacza, że do układu trzeba dodać czynnik chłodniczy.

Stały otwór dławiący (rurka kapilarna lub dysza tłoczkowa) → napełnianie na podstawie przegrzania całkowitego.

Dysza tłoczkowa lub rurka kapilarna ma otwór o stałym przekroju. Nie może regulować przepływu. Ten sam element dławiący przepuszcza taki sam strumień niezależnie od obciążenia, więc przegrzanie zmienia się zarówno wraz z napełnieniem, jak i warunkami pracy — i właśnie dlatego jest użytecznym wskaźnikiem przy napełnianiu.

Wskazówka ułatwiająca rozpoznanie: czujnik przymocowany do przewodu ssawnego i zewnętrzny przewód wyrównawczy oznaczają TEV. Brak czujnika i przewodu wyrównawczego — zdejmij osłonę i sprawdź, co zamontowano.



Docelowe przegrzanie jest wartością zmienną

To tutaj praktykanci najczęściej popełniają błędy. Na tabliczce znamionowej nie ma docelowego przegrzania i nie istnieje jedno uniwersalne ciśnienie, które należy ustawić.

„Docelowe przegrzanie w układzie ze stałym otworem dławiącym jest wartością zmienną.”

Aby wyznaczyć wartość docelową, potrzebujesz dwóch pomiarów:

1. Temperatury termometru mokrego wewnątrz pomieszczenia, mierzonej psychrometrem cyfrowym w strumieniu powietrza powrotnego.
2. Temperatury termometru suchego na zewnątrz, mierzonej w pobliżu agregatu skraplającego — poza bezpośrednim nasłonecznieniem i z dala od powietrza wylotowego.

Nanieś te dwie wartości na wykres docelowego przegrzania albo wprowadź je do cyfrowego zestawu manometrów lub aplikacji, aby otrzymać wartość docelową.

Ten sam wynik pomiaru 13 K oznacza przeciwne sytuacje w zależności od wartości docelowej:

• Wartość docelowa 17 K, zmierzona 13 K → przepełnienie
• Wartość docelowa 9 K, zmierzona 13 K → zbyt małe napełnienie

Sam odczyt nie wskazuje, z którą sytuacją masz do czynienia. Właśnie takie pytania wymagające interpretacji wyników często sprawiają trudność kandydatom podczas egzaminu.



Dlaczego ma to znaczenie dla zgodności z przepisami dotyczącymi F-gazów

To nie jest wyłącznie teoria. Prawidłowe napełnianie pomaga zachować zgodność z rozporządzeniem (UE) 2024/573:

• Art. 4 wymaga stosowania środków ostrożności zapobiegających emisjom, wykonalnych działań ograniczających wycieki oraz naprawy wykrytych nieszczelności bez zbędnej zwłoki. Napełnianie na wyczucie grozi zarówno przepełnieniem, jak i wielokrotnym uzupełnianiem czynnika, które maskuje wyciek.
• Art. 5 określa obowiązek kontroli szczelności od 5 ton ekwiwalentu CO2 dla gazów z załącznika I lub od 1 kg dla gazów z sekcji 1 załącznika II, z uwzględnieniem zwolnień. Odstępy między kontrolami zależą od ilości gazu i wydłużają się dwukrotnie, gdy zainstalowano system wykrywania wycieków. Podstawą realizacji tych obowiązków jest znajomość rzeczywistego napełnienia i ustalenie, czy układ utrzymuje tę ilość czynnika.
• Art. 7 wymaga prowadzenia dokumentacji ilości dodanego i odzyskanego czynnika chłodniczego dla urządzeń podlegających obowiązkowym kontrolom szczelności. Jeśli dodajesz czynnik, aby skorygować zbyt niskie przechłodzenie w takim urządzeniu, musisz odnotować jego ilość.
• Art. 7 rozporządzenia (WE) nr 1516/2007 określa metody pośrednie, łączące oględziny i kontrolę ręczną z analizą parametrów pracy, w tym ciśnień i temperatur. Przegrzanie i przechłodzenie mogą wspomagać tę analizę. Podejrzenie wycieku należy zbadać metodą bezpośrednią.

Ten ostatni punkt warto podkreślić w kontekście egzaminu na unijny certyfikat A1 w zakresie F-gazów. Przegrzanie i przechłodzenie służą nie tylko do napełniania; są parametrami diagnostycznymi wykorzystywanymi bezpośrednio w pośredniej kontroli szczelności. Niskie przechłodzenie w pracującym układzie, przy braku oznak błędu serwisowego, powinno skłonić do pytania, dokąd zniknął czynnik chłodniczy.

Celowe uwalnianie, które nie jest technicznie niezbędne do zamierzonego zastosowania, jest zakazane na mocy art. 4 ust. 1. Art. 8 wymaga odzysku F-gazów z obiegów chłodniczych, klimatyzacyjnych i pomp ciepła przez personel posiadający odpowiednie certyfikaty. Rozporządzenie (UE) 2024/573.
