Surchauffe et sous-refroidissement : guide pratique F-gas

Comprenez la surchauffe et le sous-refroidissement, où les mesurer et comment vérifier la charge avec un détendeur thermostatique ou un orifice fixe.

Surchauffe et sous-refroidissement : guide pratique F-gas

Demandez à une salle de frigoristes en formation de définir la surchauffe : vous obtiendrez une douzaine de réponses, la plupart à moitié justes. Demandez-leur où placer la sonde et quel dispositif de détente change la réponse, et le silence s’installe. Cette lacune compte, car la surchauffe et le sous-refroidissement sont au cœur de l’évaluation du certificat A1 de l’UE relatif aux gaz à effet de serre fluorés, comme de toutes vos interventions sur un système en fonctionnement.

Ce guide reprend une explication destinée aux apprentis — celle que vous donneriez devant un groupe de condensation, un jeu de manomètres à la main — puis la relie aux compétences réellement attendues lors de l’évaluation relative aux gaz à effet de serre fluorés.





Où effectuer chaque mesure

Avant toute théorie, repérez bien les points de mesure. Le code couleur d’un jeu de manomètres n’est pas décoratif : il correspond directement aux deux mesures.

Schéma d’un circuit frigorifique de base montrant le compresseur, le condenseur, le dispositif de détente et l’évaporateur, avec les conduites liquide et de vapeur identifiées

  • Sous-refroidissement — mesuré à la vanne de service de la conduite liquide de l’unité extérieure. Manomètre rouge, flexible rouge, côté haute pression, tube de petit diamètre.
  • Surchauffe — mesurée à la vanne de service de la conduite de vapeur (aspiration). Manomètre bleu, flexible bleu, côté basse pression, tube de grand diamètre.

« La conduite de vapeur est toujours plus grosse que la conduite liquide. »

Cette seule phrase évite bien des embarras aux apprentis. Si vous ne savez pas à quelle prise vous êtes raccordé, le diamètre du tube vous l’indique.

Les deux mesures nécessitent les mêmes données : un relevé de pression converti en température de saturation et une température réelle de la conduite, mesurée avec une sonde numérique à quelques pouces de la prise.



Ce qu’est réellement le sous-refroidissement

Le sous-refroidissement est l’abaissement de la température du fluide frigorigène liquide après sa condensation complète.

Suivez le fluide frigorigène dans le condenseur. La vapeur à haute pression et à haute température quitte le compresseur et entre dans la batterie. L’air aspiré à travers les ailettes évacue la chaleur du système. Le fluide frigorigène se refroidit à l’état de vapeur jusqu’à atteindre la saturation. À ce moment-là, un phénomène important se produit :

« Une fois la saturation atteinte, la température ne baisse plus : le fluide change simplement de phase, passant de la vapeur au liquide. »

À peu près à mi-parcours dans la batterie, il devient entièrement liquide. Ce n’est qu’alors que sa température peut recommencer à baisser. Cette baisse supplémentaire, au-dessous de la température de saturation, correspond au sous-refroidissement.

Voici le point qui prête à confusion et mérite une seconde lecture : vous mesurez la pression dans un état et la température dans un autre. La pression relevée à la prise de la conduite liquide reflète les conditions de saturation à l’intérieur de la batterie du condenseur. La température relevée sur la conduite liquide est celle du fluide frigorigène entièrement condensé, après qu’il a cédé de la chaleur supplémentaire. L’écart entre la température de saturation et cette température réelle correspond au sous-refroidissement.

Exemple de calcul (R-410A) :

ÉtapeValeur
Pression de la conduite liquide300 psig
Température de saturation après conversion94 °F
Température réelle de la conduite liquide84 °F
Sous-refroidissement10 K (10 °F)

Les anciens jeux de manomètres portent des échelles pression-température imprimées sur le cadran : un anneau intérieur vert pour le R-22, un anneau rose pour le R-410A. Les jeux de manomètres numériques effectuent la conversion pour vous. Dans les deux cas, le principe est identique : la pression vous donne la température de saturation, rien de plus.

Graphique de la relation pression-température indiquant les températures de saturation de fluides frigorigènes courants



Ce qu’est réellement la surchauffe

Suivez maintenant ce même fluide frigorigène dans l’évaporateur.

Le liquide sous-refroidi parcourt la petite conduite liquide et arrive au dispositif de détente. Celui-ci abaisse la pression, ce qui abaisse la température. Ce qui sort des tubes du distributeur est déjà un mélange : environ 80 % de liquide et 20 % de vapeur issue de la vaporisation instantanée. Ce mélange entre dans la batterie déjà à saturation.

En absorbant la chaleur de l’air qui traverse la batterie, il ne se réchauffe pas. Il bout :

  • À l’entrée : ~80 % de liquide / 20 % de vapeur
  • À mi-parcours : ~50 % de liquide / 50 % de vapeur
  • Plus loin : ~20 % de liquide / 80 % de vapeur
  • Puis : 100 % de vapeur

Ce n’est qu’à ce dernier stade, lorsque chaque goutte s’est vaporisée, que la température du fluide frigorigène peut recommencer à augmenter. Cette élévation de température est la surchauffe.

Mesurée à la sortie de l’évaporateur, c’est la surchauffe à la sortie de l’évaporateur. Mesurée au niveau du groupe de condensation, après le parcours dans la conduite de vapeur, c’est la surchauffe totale. Sur un système correctement installé, avec une conduite d’aspiration isolée, les deux valeurs devraient coïncider à environ un degré près — sauf si, comme le précise la vidéo, la conduite est enterrée ou mal isolée.

Exemple de calcul (R-410A) :

ÉtapeValeur
Pression d’aspiration120 psig
Température de saturation après conversion41 °F
Température réelle de la conduite de vapeur54 °F
Surchauffe totale13 K (13 °F)

« La seule raison pour laquelle nous mesurons la pression ici, c’est pour obtenir une température de saturation. »

Gardez cela en tête lorsque l’examinateur vous demande pourquoi la pression d’aspiration seule ne permet pas de déterminer la charge.



Pourquoi le dispositif de détente détermine la méthode

C’est un point important pour l’évaluation du certificat A1 de l’UE relatif aux gaz à effet de serre fluorés. Il correspond directement aux thèmes Thermodynamique et Manipulation des fluides frigorigènes de l’édition UE.

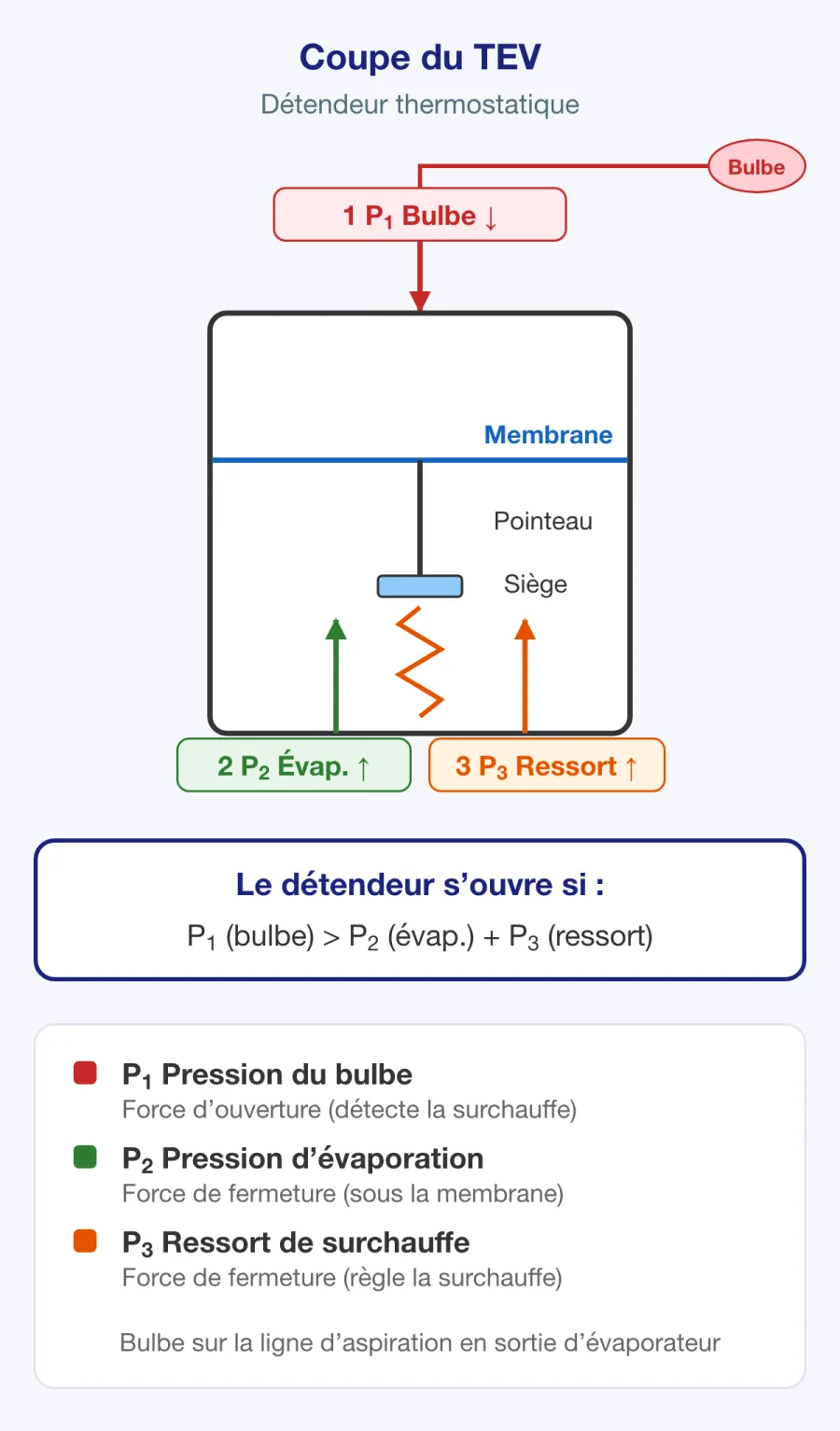

Coupe d’un détendeur thermostatique montrant le bulbe, la membrane, le ressort et le raccord d’égalisation externe

Détendeur thermostatique (TEV / TXV) → régler la charge à l’aide du sous-refroidissement.

Un détendeur thermostatique détecte la température de la conduite de vapeur grâce à son bulbe et la pression de cette conduite grâce à son égalisation externe, ces actions étant équilibrées par la pression du ressort. Il s’ouvre et se ferme pour maintenir une surchauffe stable, quelle que soit la charge thermique :

« Tout le principe est de surveiller la surchauffe et d’ajuster le débit de fluide frigorigène pour essayer de la maintenir stable. »

Comme le détendeur maintient volontairement la surchauffe constante, celle-ci ne permet pas de savoir si la charge est correcte. Le sous-refroidissement, lui, le permet. Comparez le sous-refroidissement mesuré à la valeur cible du fabricant indiquée sur la plaque signalétique. Si elle ne figure pas à l’avant, retirez le capot et regardez dessous.

  • Sous-refroidissement mesuré supérieur à la cible → charge excessive
  • Sous-refroidissement mesuré inférieur à la cible → charge insuffisante

Une cible de 14 K pour une mesure de 10 K signifie qu’il faut ajouter du fluide frigorigène au système.

Orifice fixe (tube capillaire ou piston) → régler la charge à l’aide de la surchauffe totale.

Un dispositif à piston ou un tube capillaire possède un passage fixe. Il ne peut pas moduler le débit. La même restriction laisse passer le même débit, quelle que soit la charge thermique. La surchauffe varie donc avec la charge en fluide frigorigène et les conditions de fonctionnement — ce qui en fait précisément un indicateur utilisable pour régler la charge.

Pour identifier le dispositif, cherchez les signes caractéristiques : un bulbe fixé sur la conduite d’aspiration et une conduite d’égalisation externe indiquent un détendeur thermostatique. Aucun bulbe, aucune égalisation : retirez le capot et vérifiez le dispositif installé.



La surchauffe cible est une valeur variable

C’est ici que les apprentis se trompent le plus souvent. Aucune surchauffe cible n’est imprimée sur la plaque signalétique et il n’existe pas de pression magique à régler.

« Sur un système à orifice fixe, la surchauffe cible est une valeur variable. »

Pour trouver la cible, vous avez besoin de deux mesures :

  1. La température de bulbe humide à l’intérieur, mesurée à la reprise d’air avec un psychromètre numérique.
  2. La température de bulbe sec à l’extérieur, mesurée près du groupe de condensation — à l’abri du soleil direct et à l’écart de l’air rejeté.

Reportez ces deux valeurs sur un abaque de surchauffe cible, ou saisissez-les dans un jeu de manomètres numérique ou une application, pour obtenir la cible.

Une même mesure de 13 K conduit à des conclusions opposées selon cette cible :

  • Cible de 17 K, mesure de 13 K → charge excessive
  • Cible de 9 K, mesure de 13 K → charge insuffisante

La mesure seule ne permet pas de trancher. C’est précisément le type de question d’interprétation qui piège les candidats en situation d’examen.



Pourquoi ces mesures comptent pour la conformité à la réglementation sur les gaz à effet de serre fluorés

Rien de tout cela n’est purement théorique. Une charge correcte contribue au respect du règlement (UE) 2024/573 :

  • L’art. 4 impose de prendre des précautions pour prévenir les émissions, des mesures réalisables pour réduire au minimum les fuites et de réparer les fuites détectées sans retard injustifié. Une charge réglée au jugé risque d’entraîner une charge excessive ou des appoints répétés qui masquent une fuite.
  • L’art. 5 fixe les obligations de contrôle d’étanchéité à partir de 5 tonnes équivalent CO₂ pour les gaz de l’annexe I ou de 1 kg pour les gaz de l’annexe II, section 1, sous réserve des exemptions. Les intervalles entre les contrôles dépendent de la quantité et sont doublés lorsqu’un système de détection des fuites est installé. Connaître la charge réelle et savoir si le système la conserve est essentiel pour respecter ces obligations.
  • L’art. 7 impose de consigner les quantités de fluide frigorigène ajoutées et récupérées pour les équipements soumis aux contrôles d’étanchéité obligatoires. Si vous ajoutez du fluide frigorigène pour corriger un sous-refroidissement trop faible sur ces équipements, la quantité doit être enregistrée.
  • Le règlement (CE) nº 1516/2007, art. 7 définit les méthodes indirectes, qui associent un examen visuel et manuel à l’analyse des paramètres de fonctionnement, notamment les pressions et les températures. La surchauffe et le sous-refroidissement peuvent contribuer à cette analyse. Toute suspicion de fuite doit faire l’objet d’une investigation par une méthode directe.

Ce dernier point mérite d’être souligné pour l’évaluation du certificat A1 de l’UE relatif aux gaz à effet de serre fluorés. La surchauffe et le sous-refroidissement ne servent pas seulement à régler la charge : ce sont des paramètres de diagnostic qui contribuent directement au contrôle d’étanchéité indirect. Un système présentant un sous-refroidissement faible, sans signe d’erreur lors d’une intervention, doit amener à se demander où est passé le fluide frigorigène.

Le rejet intentionnel qui n’est pas techniquement nécessaire à l’usage prévu est interdit par l’art. 4, paragraphe 1. L’art. 8 impose la récupération des gaz à effet de serre fluorés présents dans les circuits de réfrigération, de climatisation et de pompes à chaleur par du personnel disposant de la certification appropriée. Règlement (UE) 2024/573.
