Napełnianie klimatyzatora R-410A: przegrzanie, przechłodzenie i bezpieczna technika

Preferowaną metodą jest napełnianie układu według masy podanej na tabliczce znamionowej. W praktyce często dodaje się czynnik do układu, z którego wcześniej go odzyskano, który napełniono częściowo lub w którym wykonywano prace. Trzeba wtedy potwierdzić prawidłowe napełnienie na podstawie rzeczywistych parametrów pracy. W filmie szkoleniowym AC Service Tech LLC stopniowo dodawano R-410A do niedostatecznie napełnionego klimatyzatora typu split ze stałą kryzą, pokazując zmiany ciśnień i temperatur.

Film nakręcono w USA, dlatego używa się w nim °F, psi i funtów. Poniżej podano przybliżone odpowiedniki w jednostkach metrycznych oraz wymagania UE dotyczące F-gazów, istotne podczas egzaminu na certyfikat A1 zgodnie z rozporządzeniem wykonawczym (UE) 2024/2215.



Podłączanie manometrów i usuwanie powietrza z węży

Procedura zaczyna się jeszcze przed przepływem czynnika:

1. Upewnij się, że wszystkie zawory zestawu manometrów oraz złącza węży ograniczające straty czynnika są zamknięte.
2. Zdejmij zaślepki przyłączy serwisowych. Jeśli mają zabezpieczenie, miej przy sobie odpowiedni klucz.
3. Podłącz czerwony wąż do cienkiego przewodu cieczowego, a niebieski do grubego przewodu parowego (ssawnego). Zrób to szybko i pewnie, ponieważ dobre uszczelki gumowe ograniczają ilość uciekającego czynnika.
4. Usuń powietrze z węży. W filmie, przy wyłączonym układzie, technik otwiera jednocześnie oba zawory zestawu manometrów, aby ciśnienie w układzie wypchnęło powietrze w kierunku środkowego węża. W praktyce stosowanej w UE wykonaj próżniowanie węży przed otwarciem układu.

„Nie należy zostawiać tego otwartego przez bardzo długi czas, ale nie można też dopuścić do przedostania się powietrza do układu”.

Przy usuwaniu powietrza podczas pracy układu autor filmu zaleca rozpoczęcie od strony parowej, a następnie przejście do strony cieczowej, gdzie krótki wypływ odparowującej cieczy potwierdza wypełnienie węża czynnikiem. Ten pokaz nie oznacza, że uwalnianie czynnika jest dozwolone na mocy przepisów UE.

Prowadzący mówi, że wypuszczanie czynnika szkodzi warstwie ozonowej, ale w przypadku R-410A jest to nieprawda. Jego ODP wynosi zero. Problemem jest globalne ocieplenie: R-410A ma GWP równe 2088. Zgodnie z art. 4 rozporządzenia (UE) 2024/573 celowe uwalnianie F-gazów jest zabronione, chyba że jest technicznie niezbędne do zamierzonego zastosowania. Nawet wtedy należy podjąć wszystkie technicznie i ekonomicznie wykonalne środki zapobiegające emisjom, w tym ponowne wychwytywanie gazów. Technicy muszą podejmować środki ostrożności, aby zapobiegać wyciekom. Przed otwarciem układu wykonaj próżniowanie węży za pomocą pompy próżniowej.



Dlaczego R-410A pobiera się z butli w postaci cieczy

Butla w filmie była odwrócona do góry dnem. R-410A to mieszanina R-32 i R-125 w proporcji 50/50. Jest bliskoazeotropowa i ma pomijalny poślizg temperaturowy, ale nadal należy ją wprowadzać w postaci cieczy, aby zachować właściwe proporcje składników. Zanim zdecydujesz, jak ustawić butlę, sprawdź, czy ma rurkę syfonową. Identyfikację i oznakowanie butli oraz postępowanie z nimi omówiono w temacie Postępowanie z czynnikami chłodniczymi.

Przed rozpoczęciem wyzeruj wagę, aby dokładnie znać ilość dodanego czynnika. Ta wartość będzie potrzebna do wpisu serwisowego.



Kontrole wstępne: przepływ powietrza, filtr i czas pracy

Przed oceną napełnienia technik sprawdził:

• Przepływ powietrza przez jednostkę wewnętrzną. Przyjęta orientacyjna wartość to 400 CFM na tonę chłodniczą (około 190 l/s na 3,5 kW). Przez urządzenie o wydajności 2 ton chłodniczych przepływało około 751 CFM, czyli blisko tej wartości.
• Filtr jest czysty.
• Element dławiący to stały tłoczek/kryza, więc stosuje się metodę całkowitego przegrzania. Układ z termostatycznym zaworem rozprężnym (TEV) zwykle napełnia się na podstawie przechłodzenia.
• Temperatura wewnętrzna wynosi co najmniej 70 °F (około 21 °C). Przy małym obciążeniu cieplnym odczyty nie będą wiarygodne.

Następnie pozostaw układ w ruchu. Odczekaj co najmniej 3 minuty, aby sprawdzić, czy temperatura nasycenia po stronie ssawnej wzrośnie powyżej temperatury zamarzania, a przed ostateczną oceną napełnienia odczekaj 10–15 minut.



Rozpoznawanie zbyt małego napełnienia

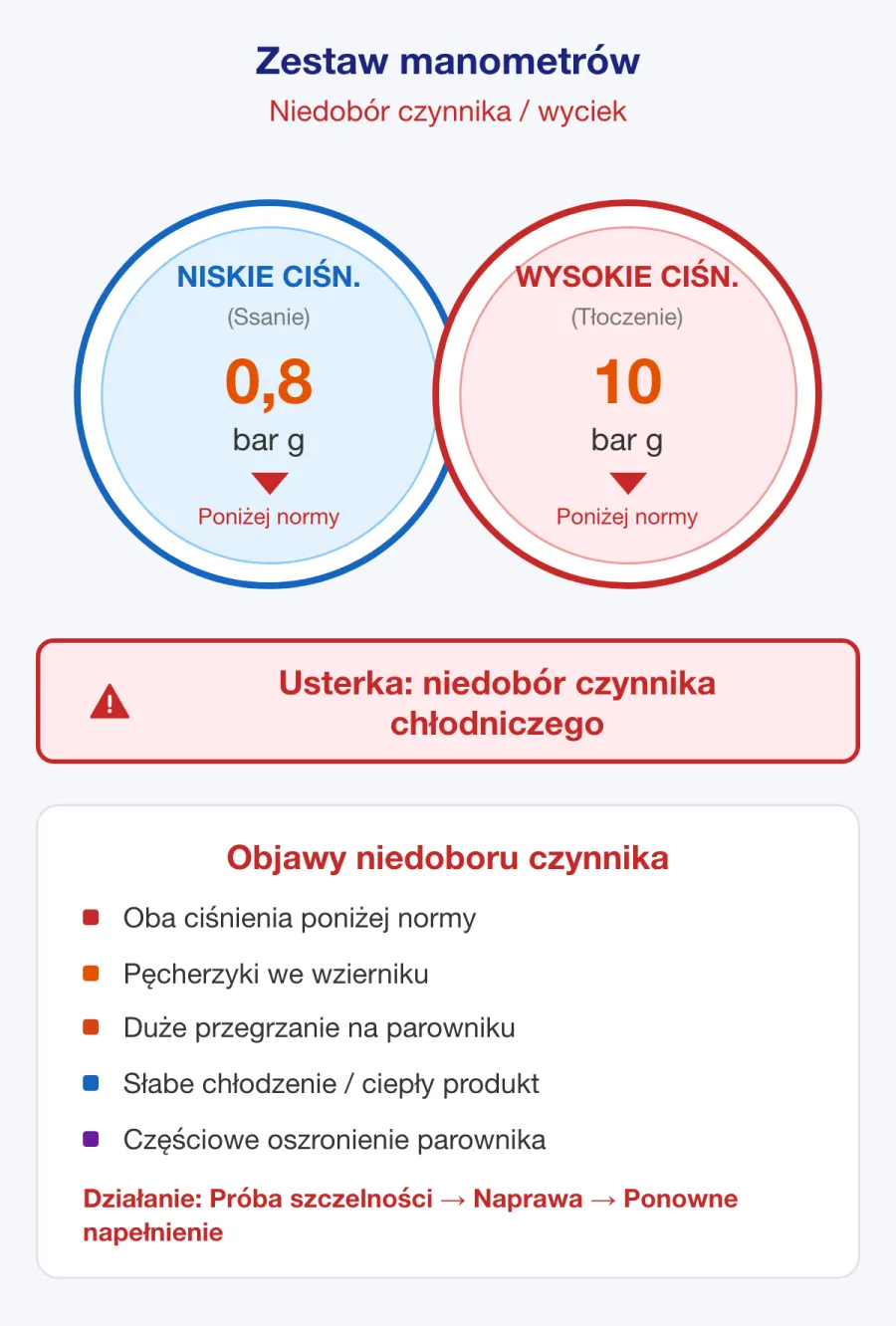

Pierwsze odczyty były typowe dla zbyt małego napełnienia. Ciśnienie ssania odpowiadało temperaturze nasycenia poniżej 32 °F (0 °C), więc parownik pracował poniżej temperatury zamarzania i ulegałby oszronieniu.

„Gdy temperatura nasycenia jest niższa niż 32°, przyczyną jest jedna z trzech rzeczy — zbyt małe napełnienie czynnikiem, zbyt mały przepływ powietrza przez jednostkę wewnętrzną albo ograniczenie przepływu w przewodzie cieczowym”.

Aby rozróżnić te trzy przyczyny, oceniaj przegrzanie i przechłodzenie łącznie:

Objaw	Przegrzanie	Przechłodzenie	Prawdopodobna przyczyna
Niska temp. nasycenia po stronie ssawnej	Wysokie	Niskie lub zerowe	Zbyt małe napełnienie
Niska temp. nasycenia po stronie ssawnej	Wysokie	Prawidłowe (np. 10–12 °F / 5–7 K)	Ograniczenie przepływu w przewodzie cieczowym
Niska temp. nasycenia po stronie ssawnej	Niskie	Prawidłowe	Zbyt mały przepływ powietrza przez jednostkę wewnętrzną

Obliczenia na podstawie wartości z filmu:

• Przegrzanie: temperatura przewodu ssawnego 68 °F minus temperatura nasycenia 22 °F = 46 °F (około 26 K). Zdecydowanie za wysokie.
• Przechłodzenie: temperatura nasycenia 81 °F minus temperatura przewodu cieczowego 81 °F = 0 °F. Całkowity brak przechłodzenia.

Wysokie przegrzanie przy braku przechłodzenia oznacza niedobór czynnika w układzie.

Wskazówka egzaminacyjna: Przegrzanie to zmierzona temperatura przewodu minus temperatura nasycenia na wylocie z parownika. Przechłodzenie to temperatura nasycenia przy skraplaniu minus temperatura przewodu cieczowego. Te obliczenia są istotne podczas egzaminu na unijny certyfikat A1 w zakresie F-gazów, więc ćwicz je, aż będziesz wykonywać je bezbłędnie. Różnicę dwóch temperatur podaje się w kelwinach (K), a nie w °C.



Znajdź nieszczelność przed napełnianiem

W tym punkcie prawo UE i dobra praktyka są zgodne. Prowadzący odzyskał wcześniej czynnik, aby przygotować pokaz, więc nie było nieszczelności. Podczas rzeczywistej wizyty serwisowej:

„Gdyby występował wyciek, należałoby go zlokalizować i spróbować usunąć nieszczelność przed dodaniem czynnika… inaczej klient zadzwoni ponownie za kilka dni”.

Zgodnie z art. 4 ust. 5 rozporządzenia (UE) 2024/573 wykrytą nieszczelność trzeba naprawić bez zbędnej zwłoki. W przypadku urządzeń stacjonarnych podlegających obowiązkowym kontrolom szczelności na mocy art. 5 ust. 1 osoba posiadająca certyfikat musi sprawdzić naprawę po co najmniej 24 godzinach pracy, nie później niż miesiąc po naprawie. Przed napełnieniem znajdź i usuń nieszczelność.



Dodawanie czynnika: powoli, na stronę ssawną

Ponieważ ciecz trafiała do przewodu parowego, technik dodawał ją małymi porcjami:

• Otwórz na krótko zawór zestawu manometrów, następnie go zamknij i poczekaj na ustabilizowanie pracy układu.
• Nasłuchuj zmian odgłosu pracy sprężarki. Zmiana oznacza, że ciecz jest podawana zbyt szybko i grozi uderzeniem cieczowym w sprężarce.
• Dobrym rozwiązaniem jest adapter do szybkiego napełniania lub dozowania, który powoduje częściowe odparowanie cieczy podczas jej wprowadzania.
• Jeśli parownik oblodził się podczas długiej pracy ze zbyt małym napełnieniem, wyłącz jednostkę zewnętrzną i uruchom wentylator jednostki wewnętrznej, aby usunąć lód przed kontynuowaniem.

W miarę dodawania czynnika odczyty zmieniały się zgodnie z oczekiwaniami:

• Około 8 oz (≈225 g): temperatura nasycenia po stronie ssawnej wreszcie wzrosła powyżej 32 °F.
• Około 12 oz: przegrzanie spadło do około 23 °F.
• Około 15 oz (≈425 g): przegrzanie wynosiło około 10–11 °F, a przechłodzenie pojawiło się na poziomie około 7 °F.

„Tak naprawdę nie chodzi o ciśnienia… cały układ działa w oparciu o temperaturę”.

Przeliczanie ciśnień na temperatury nasycenia przydaje się na egzaminie i podczas serwisowania. Ciśnienia nabierają znaczenia dopiero po przeliczeniu ich na temperatury nasycenia za pomocą tabeli PT.



Wyznaczanie docelowego przegrzania

Przy stałej kryzie docelowe przegrzanie zależy od temperatury termometru mokrego wewnątrz (mierzonej w powietrzu powrotnym) oraz temperatury termometru suchego na zewnątrz. Przy temperaturze termometru mokrego wewnątrz wynoszącej 54 °F i temperaturze zewnętrznej 72–73 °F wykres producenta wskazywał wartość docelową około 7–8 °F (≈4 K). Ze względu na małe obciążenie cieplne warunki były bliskie granicy zakresu wykresu.

Końcowy odczyt przegrzania wynosił 6–7 °F i pozostawał stabilny przez kilka minut. Było to blisko wartości docelowej. Technik celowo nie dodał cieczy pozostałej w wężu, ponieważ przy zerowym przegrzaniu nasycony czynnik wracałby do sprężarki.

Delta T powietrza przepływającego przez wymiennik jednostki wewnętrznej wzrosła z 10 °F do 17 °F (około 9,5 K). To przydatna dodatkowa kontrola, ale zgodnie z wyjaśnieniem w filmie napełnienie potwierdza się na podstawie przegrzania, a nie delty T.



Odłączanie, kontrola szczelności i dokumentacja

Po napełnieniu technik:

1. Zamknął zawór butli i odłączył stronę niskiego ciśnienia podczas pracy układu.
2. Odłączył stronę wysokiego ciśnienia — albo szybko, albo po wyłączeniu układu i spadku ciśnienia.
3. Sprawdził przyłącza serwisowe płynem do wykrywania nieszczelności.
4. Ponownie założył zaślepki, stosując zaślepki z zabezpieczeniem w miejscach dostępnych dla osób postronnych.

Po napełnieniu uzupełnij wpis serwisowy. Zgodnie z art. 7 dokumentacja (karta) urządzenia jest wymagana dla urządzeń podlegających obowiązkowym kontrolom szczelności. Obejmuje ona rodzaj czynnika chłodniczego, ilości dodane i odzyskane, odpowiednie daty oraz dane podmiotu i technika. Operatorzy i podmioty serwisujące muszą przechowywać dokumentację lub jej kopie przez co najmniej 5 lat, chyba że jest ona przechowywana w bazie danych utworzonej przez właściwe organy krajowe. Napełnienie tego układu podane na tabliczce znamionowej wynosiło 3,7 lb (około 1,68 kg) R-410A. Przy GWP równym 2088 odpowiada to około 3,5 tony ekwiwalentu CO2, czyli poniżej progu 5 t CO₂e, od którego wymagane są obowiązkowe okresowe kontrole szczelności dla R-410A na mocy art. 5. Wymóg prowadzenia dokumentacji urządzenia z art. 7 ust. 1 nie ma więc zastosowania do tego układu, choć prowadzenie wpisów serwisowych pozostaje dobrą praktyką. Umiejętność szybkiego wykonania tego przeliczenia należy do podstawowych umiejętności egzaminacyjnych.

Najważniejsze: Ekwiwalent CO2 = napełnienie (kg) × GWP ÷ 1000. Dla R-410A częstotliwość kontroli szczelności zależy od ton ekwiwalentu CO2, a nie tylko od kilogramów. Dla gazów wymienionych w załączniku II sekcja 1 obowiązują inne progi.
