Czym jest czynnik chłodniczy? Jak działa w obiegu chłodniczym

Czynnik chłodniczy to płyn roboczy w lodówce, klimatyzatorze, pompie ciepła lub chillerze. Pochłania ciepło w jednej części instalacji i oddaje je w innej, wielokrotnie przechodząc między stanem ciekłym a parą wraz ze zmianami ciśnienia i temperatury.

Określenie „gaz chłodniczy” opisuje tylko część jego zachowania. W pracującym sprężarkowym układzie chłodniczym czynnik może występować jako ciecz, para lub mieszanina obu tych faz. Ten poradnik wyjaśnia każdy z tych stanów, przedstawia główne grupy czynników chłodniczych oraz właściwości, które trzeba rozumieć, przygotowując się do egzaminu F-gazowego.

Czym właściwie jest czynnik chłodniczy

Czynnik chłodniczy to substancja stosowana w urządzeniach chłodzących — klimatyzatorach, lodówkach, pompach ciepła i chillerach — do przenoszenia ciepła z miejsca, w którym jest niepożądane, do miejsca, w którym można je bezpiecznie oddać. Co istotne, nie pozostaje on w jednym stanie skupienia. W zależności od temperatury i ciśnienia ten sam czynnik występuje w jednym punkcie obiegu jako ciecz, a w innym jako para.

To właśnie zdolność do wrzenia i skraplania w odpowiednich temperaturach umożliwia chłodzenie. Gdy czysty czynnik chłodniczy wrze przy stałym ciśnieniu, pochłania dużą ilość ciepła (utajone ciepło parowania), a jego temperatura nie wzrasta. W przypadku mieszanin czynników chłodniczych temperatura podczas wrzenia może się zmieniać. Pochłanianie ciepła stanowi podstawę obiegu chłodniczego.

Czy czynnik chłodniczy jest gazem, czy cieczą?

Występuje w obu stanach, zależnie od miejsca w obiegu. Na wlocie i wylocie sprężarki czynnik chłodniczy występuje głównie jako para, po skropleniu jako ciecz, a za elementem rozprężnym i w znacznej części parownika jako mieszanina cieczy i pary.

Technicy używają słowa para zamiast gaz, gdy substancja może ponownie skroplić się w temperaturze i przy ciśnieniu roboczym. Zmiana stanu ma znaczenie, ponieważ podczas wrzenia czynnik pochłania ciepło utajone, a podczas skraplania je oddaje.

Rodzaje czynników chłodniczych

Grupa	Przykłady	Najważniejsza cecha
CFC	R-12	Silnie niszczą warstwę ozonową; stopniowo wycofane
HCFC	R-22	Mniejszy wpływ na warstwę ozonową niż CFC, ale nadal ją niszczą; stopniowo wycofane z nowych zastosowań
HFC	R-134a, R-32, R-410A	Zerowy potencjał niszczenia warstwy ozonowej, ale wiele z nich ma znaczny współczynnik globalnego ocieplenia
HFO i mieszaniny HFO	R-1234yf, R-454B	Alternatywy o niższym GWP, z wymaganiami dotyczącymi bezpieczeństwa i kompatybilności zależnymi od instalacji
Naturalne czynniki chłodnicze	R-290, R-600a, R-744, R-717	Rozwiązania o bardzo niskim GWP, wymagające uwzględnienia palności, ciśnienia lub toksyczności

Właściwy czynnik chłodniczy to ten, do którego urządzenie zostało zaprojektowane, oznakowane i dopuszczone. Nigdy nie mieszaj czynników chłodniczych ani nie przezbrajaj instalacji bez przestrzegania instrukcji producenta i obowiązujących zasad bezpieczeństwa.

Krótka historia: od pierwszych czynników chłodniczych do alternatyw o niższym GWP

Dzisiejsze czynniki chłodnicze są wynikiem stu lat rozwoju.

• Początki — niebezpieczne substancje chemiczne. Do pierwszych czynników chłodniczych należały amoniak, dwutlenek siarki i chlorek metylu. Spełniały swoją funkcję, ale wyciek zagrażał wszystkim w pobliżu i mógł nawet prowadzić do śmierci.
• 1928 — pierwszy „bezpieczny” czynnik chłodniczy. R-12, chlorofluorowęglowodór (CFC), wprowadzono jako niepalną alternatywę o niskiej toksyczności. Był powszechnie stosowany przez dziesięciolecia.
• Lata 80. XX wieku — problem warstwy ozonowej. Stało się jasne, że chlor zawarty w CFC poważnie niszczy warstwę ozonową. CFC mają również wysoki współczynnik globalnego ocieplenia:

Uwolnienie 1 kg R-12 ma wpływ na klimat równoważny emisji około 10 ton CO₂. To porównanie dotyczy globalnego ocieplenia, a nie niszczenia warstwy ozonowej.

• Stopniowe wycofywanie. R-12 został stopniowo wycofany na mocy Protokołu montrealskiego.
• Upowszechnienie HFC. Czynniki takie jak R-134a i R-410A zaczęto powszechnie stosować, ponieważ nie niszczą warstwy ozonowej, choć wiele z nich ma wysoki współczynnik globalnego ocieplenia.
• Przejście na niższe GWP. W nowszych instalacjach coraz częściej stosuje się mieszaniny HFO, R-32 i naturalne czynniki chłodnicze. Wybór wiąże się z różnymi wymaganiami dotyczącymi palności, ciśnienia, toksyczności i kompatybilności z urządzeniami.

Ta historia wyjaśnia, dlaczego przepisy dotyczące F-gazów regulują stosowanie fluorowanych gazów cieplarnianych. Choć HFC nie niszczą warstwy ozonowej, wiele z nich nadal ma znaczny współczynnik globalnego ocieplenia (GWP). W UE rozporządzenie (UE) 2024/573 określa wymagania dotyczące stopniowego ograniczania ilości HFC, kontroli szczelności, odzysku i certyfikacji techników. Progi kontroli szczelności zależą od ilości wyrażonej w tonach ekwiwalentu CO2 dla gazów z załącznika I oraz od masy dla gazów z załącznika II sekcja 1. Zrozumienie różnicy między niszczeniem warstwy ozonowej a wpływem na klimat należy do zakresu egzaminu na unijny certyfikat A1. Wymagania UE różnią się od tych opisanych w wytycznych dotyczących F-gazów w Wielkiej Brytanii.

Właściwości dobrego czynnika chłodniczego

Nie istnieje idealny płyn, ale idealny czynnik chłodniczy miałby wszystkie poniższe właściwości. Przygotuj się na pytania egzaminacyjne na ich temat:

1. Niska temperatura wrzenia — aby mógł parować w niskich temperaturach potrzebnych do chłodzenia.
2. Wysoka temperatura krytyczna — aby nadal można było go skraplać przy użyciu powietrza otoczenia lub wody.
3. Duże ciepło utajone — więcej ciepła pochłanianego przez każdy kilogram krążącego czynnika oznacza mniejszą, sprawniejszą instalację.
4. Wysoka przewodność cieplna — zapewniająca sprawną wymianę ciepła w wymiennikach.
5. Brak działania korozyjnego — nie może niszczyć materiałów, uszczelnień ani olejów w instalacji.
6. Niepalność i niewybuchowość — zapewniające bezpieczne postępowanie z czynnikiem i instalowanie urządzeń.
7. Nietoksyczność — bezpieczeństwo dla użytkowników pomieszczeń i techników.
8. Niska cena i łatwa dostępność.
9. Niewielki wpływ na warstwę ozonową i środowisko — współczesny priorytet wynikający z przepisów dotyczących F-gazów.

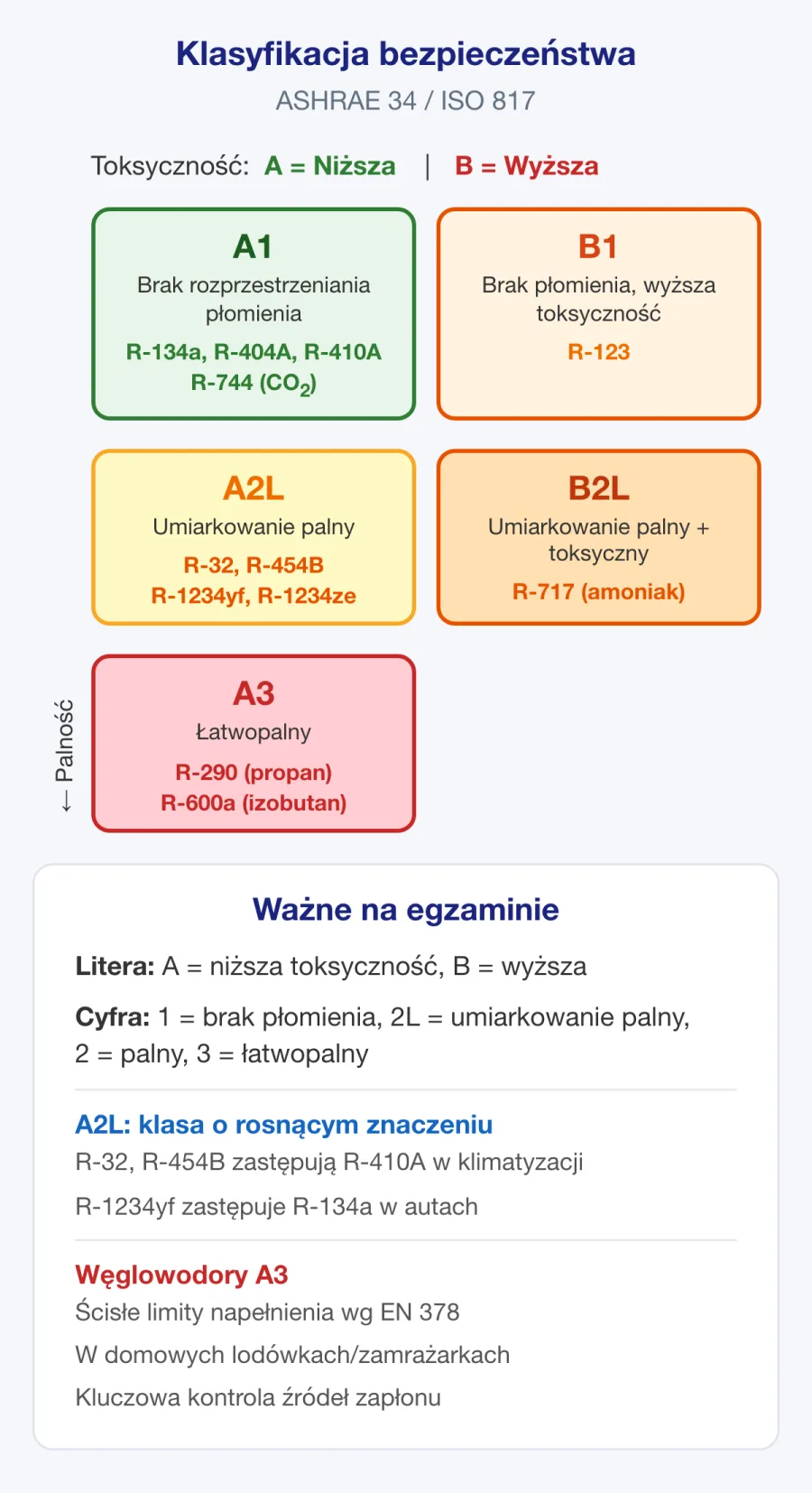

Niektóre z tych właściwości są ze sobą sprzeczne. Alternatywy o niskim GWP, takie jak R-32 i węglowodory, są bardziej palne, dlatego klasy bezpieczeństwa A1 / A2L / A3 mają znaczenie w miejscu pracy. Ta klasyfikacja bezpieczeństwa czynników chłodniczych jest odrębna od kwalifikacji potwierdzanej unijnym certyfikatem A1. Kompromis między wpływem na środowisko a palnością ma kluczowe znaczenie zarówno w projektowaniu współczesnych instalacji, jak i w temacie Palne czynniki chłodnicze (A2L i A3) podczas przygotowań do egzaminu na unijny certyfikat A1.

Jak czynnik chłodniczy krąży w obiegu

Temperatura nasycenia czynnika chłodniczego zmienia się wraz z ciśnieniem. Dzięki temu może on wrzeć w niskiej temperaturze w parowniku i skraplać się w wyższej temperaturze w skraplaczu. Podane poniżej umiejscowienie elementów wewnątrz i na zewnątrz budynku dotyczy typowego klimatyzatora typu split pracującego w trybie chłodzenia.

1. Parownik (jednostka wewnętrzna). Do wymiennika wpływa zimna mieszanina cieczy i pary o niskim ciśnieniu. Powietrze lub inny płyn przepływa przez parownik, a przekazywane ciepło powoduje wrzenie pozostałego ciekłego czynnika chłodniczego. Czynnik opuszcza parownik jako para o niskim ciśnieniu, zwykle z kontrolowanym przegrzaniem.

2. Sprężarka (jednostka zewnętrzna). Sprężarka zasysa tę parę o niskim ciśnieniu i ją spręża. Zwiększa to ciśnienie i temperaturę czynnika, podtrzymuje jego obieg oraz umożliwia oddawanie ciepła w skraplaczu. Czynnik opuszcza sprężarkę jako para o wysokim ciśnieniu i wysokiej temperaturze.

3. Skraplacz (wymiennik zewnętrzny). Gorąca para przepływa przez wymiennik zewnętrzny, przez który wentylator przetłacza powietrze otoczenia. Czynnik chłodniczy oddaje ciepło do powietrza zewnętrznego, jego temperatura spada i ponownie skrapla się on do postaci cieczy. Opuszcza skraplacz jako ciecz o wysokim ciśnieniu.

4. Element rozprężny. Na koniec ciecz o wysokim ciśnieniu przepływa przez element dozujący, gdzie jej ciśnienie i temperatura nasycenia gwałtownie spadają. Część cieczy natychmiast odparowuje, więc czynnik opuszcza ten element jako zimna mieszanina cieczy i pary o niskim ciśnieniu, gotowa do wpłynięcia do parownika.

Znajomość tych czterech przemian oraz ciśnienia i temperatury w każdym punkcie stanowi podstawę do odpowiadania na egzaminacyjne pytania o obieg chłodniczy. Aby zapamiętać główne funkcje elementów, przyjmij, że sprężarka i zawór rozprężny zmieniają ciśnienie, a parownik i skraplacz zmieniają stan skupienia.

Dlaczego to ważne dla certyfikowanych techników

Zrozumienie tych stanów jest niezbędne w praktyce. Prawidłowy odzysk czynnika chłodniczego, lutowanie twarde bez zanieczyszczania instalacji, rozpoznawanie zbyt małego napełnienia na podstawie wskazań manometrów i obliczanie napełnienia instalacji wyrażonego jako ekwiwalent CO2 opierają się na zrozumieniu zachowania czynnika. Technicy muszą wiedzieć, gdzie płyn występuje jako ciecz, gdzie jako para i pod jakim ciśnieniem. Ta wiedza pomaga prawidłowo wykonywać pracę i jest sprawdzana na egzaminie na unijny certyfikat A1 zgodnie z rozporządzeniem wykonawczym (UE) 2024/2215.

Skorzystaj z bezpłatnych kalkulatorów GWP czynnika chłodniczego i ekwiwalentu CO2, aby przećwiczyć przeliczanie napełnienia w kilogramach na tony ekwiwalentu CO2, lub powtórz temat Termodynamika i zagadnienia obiegu chłodniczego przed rozwiązywaniem powiązanych pytań.
