Qu’est-ce qu’un fluide frigorigène ? Son rôle dans le cycle frigorifique

Le fluide frigorigène est le fluide de travail d’un réfrigérateur, d’un climatiseur, d’une pompe à chaleur ou d’un refroidisseur. Il absorbe la chaleur dans une partie du système et la libère dans une autre, en passant de façon répétée de l’état liquide à l’état vapeur et inversement selon les variations de pression et de température.

L’expression « gaz frigorigène » ne décrit qu’une partie de son comportement. Dans un système à compression de vapeur en fonctionnement, le fluide frigorigène peut être liquide, vapeur ou un mélange des deux. Ce guide explique chaque état, les principales familles de fluides frigorigènes et les propriétés que les candidats à la certification relative aux gaz à effet de serre fluorés doivent comprendre.

Ce qu’est réellement un fluide frigorigène

Un fluide frigorigène est une substance utilisée dans les appareils de refroidissement — climatiseurs, réfrigérateurs, pompes à chaleur et refroidisseurs — pour transférer la chaleur d’un endroit où elle est indésirable vers un endroit où elle peut être rejetée en toute sécurité. Il ne reste pas dans un seul état physique, et c’est essentiel. Selon la température et la pression auxquelles il est soumis, le même fluide frigorigène est liquide à un point du circuit et vapeur à un autre.

Cette capacité à bouillir et à se condenser à des températures adaptées rend le refroidissement possible. Lorsqu’un fluide frigorigène pur bout à pression constante, il absorbe une grande quantité de chaleur (sa chaleur latente de vaporisation) sans que sa propre température augmente. Les mélanges de fluides frigorigènes peuvent changer de température pendant l’ébullition. Cette absorption de chaleur est au cœur du cycle frigorifique.

Le fluide frigorigène est-il un gaz ou un liquide ?

Il est les deux, selon l’endroit où il se trouve dans le cycle. Le fluide frigorigène est principalement sous forme de vapeur à l’entrée et à la sortie du compresseur, sous forme liquide après la condensation, et sous forme de mélange liquide-vapeur après le dispositif de détente et dans une grande partie de l’évaporateur.

Les techniciens emploient le mot vapeur plutôt que gaz lorsque la substance peut se condenser pour redevenir liquide à la température et à la pression de fonctionnement. Le changement d’état est essentiel, car l’ébullition absorbe de la chaleur latente et la condensation en libère.

Les types de fluides frigorigènes

Famille	Exemples	Point essentiel
CFC	R-12	Fort impact sur l’appauvrissement de la couche d’ozone ; progressivement supprimés
HCFC	R-22	Impact sur la couche d’ozone inférieur à celui des CFC, mais toujours appauvrissant ; progressivement supprimés pour les nouvelles utilisations
HFC	R-134a, R-32, R-410A	Aucun potentiel d’appauvrissement de la couche d’ozone, mais beaucoup présentent un potentiel de réchauffement planétaire important
HFO et mélanges de HFO	R-1234yf, R-454B	Solutions à plus faible PRP, avec des exigences de sécurité et de compatibilité propres au système
Réfrigérants naturels	R-290, R-600a, R-744, R-717	Solutions à très faible PRP nécessitant de prendre en compte l’inflammabilité, la pression ou la toxicité

Le bon fluide frigorigène est celui pour lequel l’équipement a été conçu, étiqueté et homologué. Ne mélangez jamais des fluides frigorigènes et ne procédez jamais à la reconversion d’un système sans respecter les instructions du fabricant et les règles de sécurité applicables.

Bref historique : des premiers fluides frigorigènes aux solutions à plus faible PRP

Les fluides frigorigènes utilisés aujourd’hui sont le fruit d’un siècle de développement.

• Les débuts — des substances chimiques dangereuses. Les premiers fluides frigorigènes comprenaient l’ammoniac, le dioxyde de soufre et le chlorure de méthyle. Ils étaient efficaces, mais une fuite mettait en danger toute personne à proximité et pouvait même être mortelle.
• 1928 — le premier fluide frigorigène « sûr ». Le R-12, un chlorofluorocarbone (CFC), a été introduit comme solution ininflammable et peu toxique. Il a été largement utilisé pendant des décennies.
• Les années 1980 — le problème de la couche d’ozone. Il est devenu évident que le chlore contenu dans les CFC endommageait gravement la couche d’ozone. Les CFC présentent également un potentiel de réchauffement planétaire élevé :

Un rejet de 1 kg de R-12 a un impact climatique équivalent à environ 10 tonnes de CO₂. Cette comparaison concerne le réchauffement planétaire, et non l’appauvrissement de la couche d’ozone.

• La suppression progressive. Le R-12 a été progressivement supprimé dans le cadre du protocole de Montréal.
• L’adoption des HFC. Des fluides frigorigènes comme le R-134a et le R-410A se sont largement répandus, car ils n’appauvrissent pas la couche d’ozone, bien que beaucoup présentent un potentiel de réchauffement planétaire élevé.
• La transition vers un PRP plus faible. Les systèmes récents utilisent de plus en plus de mélanges de HFO, de R-32 et de réfrigérants naturels. Ce choix implique des considérations différentes en matière d’inflammabilité, de pression, de toxicité et de compatibilité avec les équipements.

Cet historique explique pourquoi la législation sur les gaz à effet de serre fluorés encadre ces substances. Bien que les HFC n’appauvrissent pas la couche d’ozone, beaucoup présentent encore un potentiel de réchauffement planétaire (PRP) important. Dans l’UE, le règlement (UE) 2024/573 fixe des exigences concernant la réduction progressive des HFC, les contrôles d’étanchéité, la récupération et la certification des techniciens. Les seuils de contrôle d’étanchéité dépendent du tonnage en équivalent CO₂ pour les gaz de l’annexe I et de la masse pour les gaz de l’annexe II, section 1. Comprendre la distinction entre l’appauvrissement de la couche d’ozone et l’impact climatique fait partie du programme du certificat A1 de l’UE. Les exigences européennes diffèrent de celles décrites dans les recommandations relatives aux gaz à effet de serre fluorés pour la Grande-Bretagne.

Les propriétés d’un bon fluide frigorigène

Aucun fluide n’est parfait, mais le fluide frigorigène idéal posséderait toutes ces propriétés. Attendez-vous à être interrogé sur celles-ci :

1. Un point d’ébullition bas — pour pouvoir s’évaporer aux basses températures nécessaires au refroidissement.
2. Une température critique élevée — pour pouvoir encore être condensé avec l’air ambiant ou de l’eau.
3. Une chaleur latente élevée — davantage de chaleur absorbée par kilogramme en circulation permet un système plus petit et plus efficace.
4. Une conductivité thermique élevée — pour un transfert de chaleur efficace à travers les serpentins.
5. Non corrosif — il ne doit pas attaquer les matériaux, les joints ni les huiles du système.
6. Ininflammable et non explosif — pour une manipulation et une installation sûres.
7. Non toxique — sans danger pour les occupants et les techniciens.
8. Peu coûteux et facilement disponible.
9. Un faible impact sur la couche d’ozone et l’environnement — la priorité actuelle, portée par la réglementation sur les gaz à effet de serre fluorés.

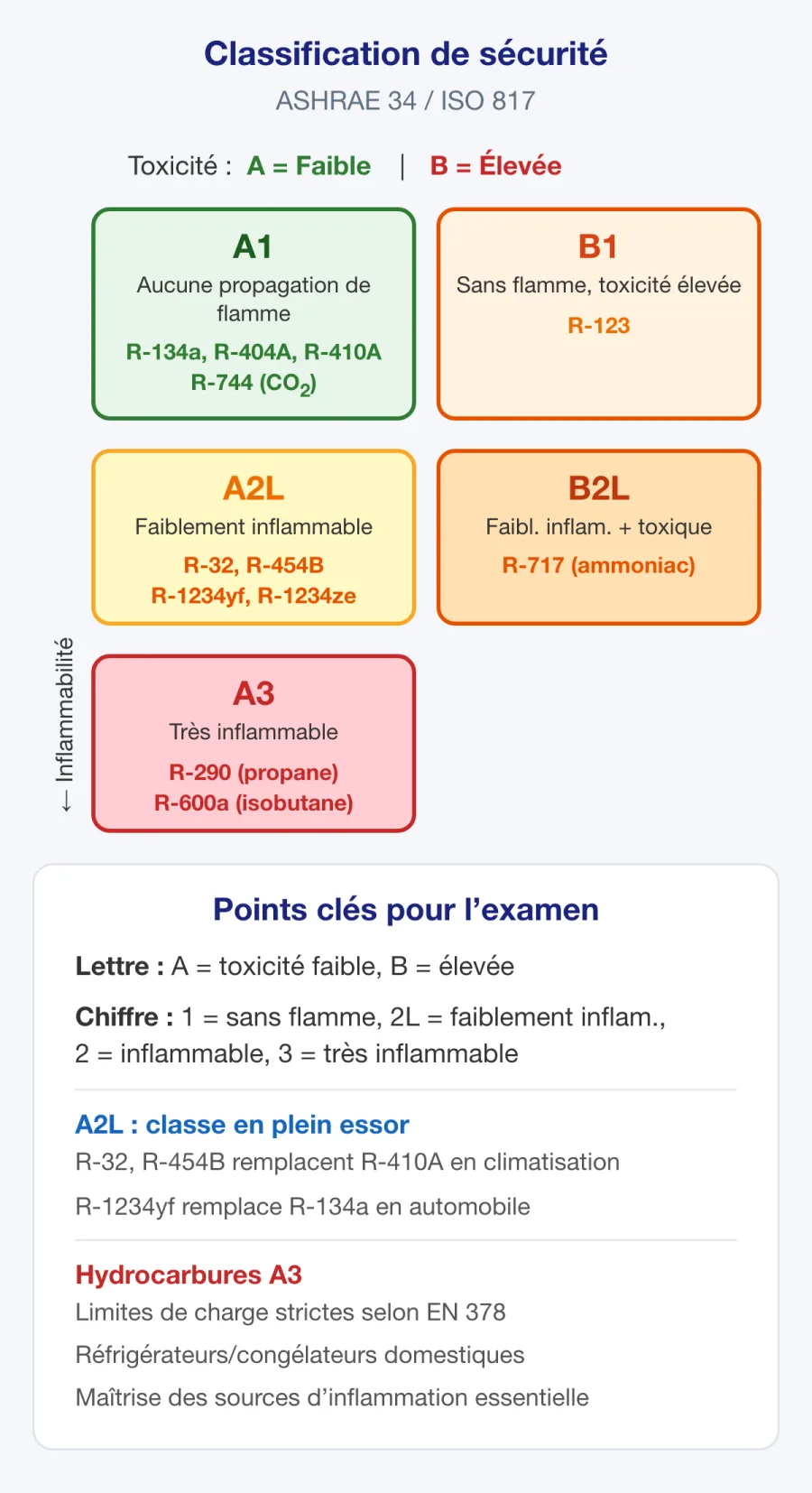

Plusieurs de ces propriétés sont contradictoires. Les solutions à faible PRP comme le R-32 et les hydrocarbures sont plus inflammables, d’où l’importance des classifications de sécurité A1 / A2L / A3 sur le terrain. Ces classifications de sécurité des fluides frigorigènes sont distinctes de la qualification du certificat A1 de l’UE. Ce compromis entre performance environnementale et inflammabilité est au cœur de la conception des systèmes modernes et du thème Fluides frigorigènes inflammables (A2L et A3) de votre préparation au certificat A1 de l’UE.

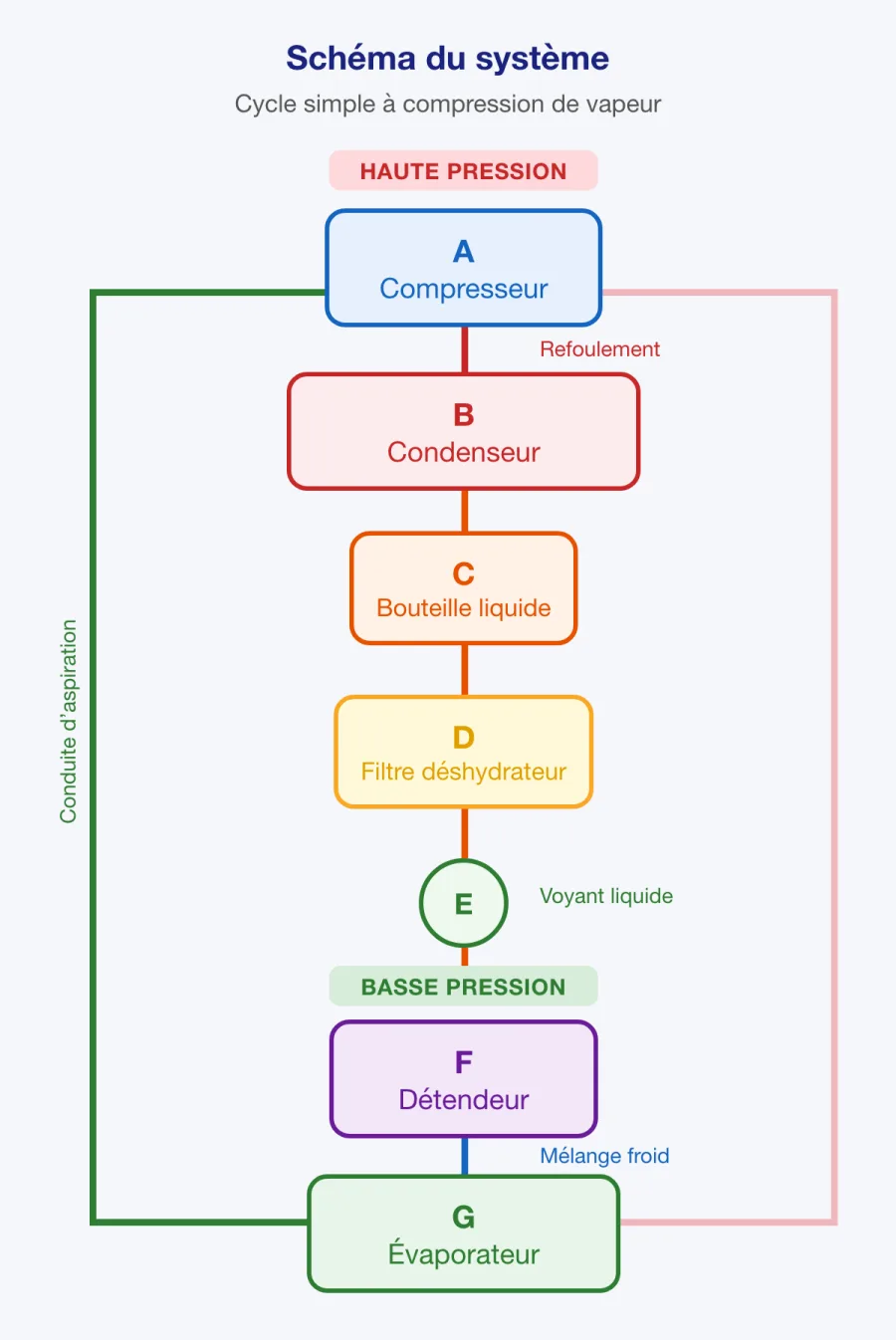

Comment le fluide frigorigène circule dans le cycle

La température de saturation d’un fluide frigorigène varie avec la pression. Cela lui permet de bouillir à basse température dans l’évaporateur et de se condenser à une température plus élevée dans le condenseur. Les emplacements intérieurs et extérieurs indiqués ci-dessous correspondent à un climatiseur bi-bloc classique en mode refroidissement.

1. Évaporateur (unité intérieure). Un mélange liquide-vapeur froid à basse pression entre dans le serpentin. De l’air ou un autre fluide passe sur l’évaporateur, et la chaleur transférée fait bouillir le fluide frigorigène liquide restant. Il en sort sous forme de vapeur à basse pression, normalement avec une surchauffe contrôlée.

2. Compresseur (unité extérieure). Le compresseur aspire cette vapeur à basse pression et la comprime. Cette action augmente sa pression et sa température, maintient la circulation et permet le rejet de chaleur au condenseur. Le fluide en sort sous forme de vapeur à haute pression et haute température.

3. Condenseur (serpentin extérieur). La vapeur chaude circule dans le serpentin extérieur tandis qu’un ventilateur souffle de l’air ambiant sur celui-ci. Le fluide frigorigène rejette sa chaleur dans l’air extérieur, sa température diminue et il se condense pour redevenir liquide. Il en sort sous forme de fluide frigorigène liquide à haute pression.

4. Dispositif de détente. Enfin, le liquide à haute pression traverse le dispositif de régulation du débit, où sa pression et sa température de saturation chutent brusquement. Une partie du liquide se vaporise instantanément. Le fluide frigorigène en sort donc sous forme de mélange liquide-vapeur froid à basse pression, prêt à entrer dans l’évaporateur.

Connaître ces quatre transformations, ainsi que la pression et la température à chaque point, permet de répondre aux questions sur le cycle frigorifique à l’examen. Pour retenir leurs rôles principaux : le compresseur et le détendeur modifient la pression, tandis que l’évaporateur et le condenseur modifient l’état.

Pourquoi ces connaissances sont essentielles pour les techniciens certifiés

Comprendre ces états est essentiel pour les travaux pratiques. Récupérer correctement le fluide frigorigène, réaliser un brasage fort sans contaminer le système, diagnostiquer une charge insuffisante à partir des relevés des manomètres et calculer la charge d’un système en équivalent CO₂ nécessitent tous de comprendre le comportement du fluide frigorigène. Les techniciens doivent savoir où le fluide est liquide, où il est vapeur et à quelle pression. Ces connaissances permettent de travailler avec compétence et sont évaluées lors de l’examen du certificat A1 de l’UE, conformément au règlement d’exécution (UE) 2024/2215.

Utilisez les calculateurs gratuits de PRP des fluides frigorigènes et d’équivalent CO₂ pour vous entraîner à convertir une charge en kilogrammes en tonnes équivalent CO₂, ou révisez le thème Thermodynamique consacré au cycle frigorifique avant de répondre aux questions associées.
