¿Qué es un refrigerante? Cómo funciona en el ciclo frigorífico

El refrigerante es el fluido de trabajo de un frigorífico, un equipo de aire acondicionado, una bomba de calor o un enfriador. Absorbe calor en una parte del sistema y lo libera en otra, cambiando repetidamente entre líquido y vapor a medida que varían la presión y la temperatura.

Llamarlo «gas refrigerante» solo describe parte de su comportamiento. Dentro de un sistema de compresión de vapor en funcionamiento, el refrigerante puede ser un líquido, un vapor o una mezcla de ambos. Esta guía explica cada estado, las principales familias de refrigerantes y las propiedades que deben comprender quienes se preparan para obtener la certificación de gases fluorados.

Qué es realmente un refrigerante

Un refrigerante es una sustancia utilizada en equipos de refrigeración —aires acondicionados, frigoríficos, bombas de calor y enfriadores— para trasladar calor desde donde no se desea hasta donde puede cederse de forma segura. Lo fundamental es que no permanece en un único estado físico. Según la temperatura y la presión a las que esté sometido, el mismo refrigerante se encuentra en estado líquido en un punto del circuito y en estado de vapor en otro.

Esta capacidad de hervir y condensarse a temperaturas adecuadas es lo que hace posible la refrigeración. Cuando un refrigerante puro hierve a presión constante, absorbe una gran cantidad de calor (su calor latente de vaporización) sin que aumente su propia temperatura. Las mezclas de refrigerantes pueden variar de temperatura durante la ebullición. Esta absorción de calor es esencial para el ciclo frigorífico.

¿El refrigerante es un gas o un líquido?

Es ambas cosas, según el punto del ciclo en el que se encuentre. El refrigerante es principalmente vapor a la entrada y a la salida del compresor, líquido tras la condensación y una mezcla de líquido y vapor después del dispositivo de expansión y en gran parte del evaporador.

Los técnicos utilizan la palabra vapor en lugar de gas cuando la sustancia puede volver a condensarse en líquido a la temperatura y presión de funcionamiento. El cambio de estado es importante porque la ebullición absorbe calor latente y la condensación lo libera.

Tipos de refrigerantes

Familia	Ejemplos	Aspecto principal
CFC	R-12	Gran impacto en el agotamiento de la capa de ozono; eliminados gradualmente
HCFC	R-22	Menor impacto sobre el ozono que los CFC, pero siguen agotando la capa de ozono; eliminados gradualmente para nuevos usos
HFC	R-134a, R-32, R-410A	Sin potencial de agotamiento del ozono, pero muchos tienen un potencial de calentamiento global considerable
HFO y mezclas de HFO	R-1234yf, R-454B	Alternativas de menor PCG, con requisitos de seguridad y compatibilidad específicos de cada sistema
Refrigerantes naturales	R-290, R-600a, R-744, R-717	Opciones de PCG muy bajo que requieren tener en cuenta la inflamabilidad, la presión o la toxicidad

El refrigerante correcto es aquel para el que el equipo se ha diseñado, etiquetado y aprobado. Nunca mezcle refrigerantes ni realice la reconversión de un sistema sin seguir las instrucciones del fabricante y las normas de seguridad aplicables.

Breve historia: de los primeros refrigerantes a las alternativas de menor PCG

Los refrigerantes que utilizamos hoy son el resultado de un siglo de desarrollo.

• Los inicios — sustancias químicas peligrosas. Entre los primeros refrigerantes se encontraban el amoníaco, el dióxido de azufre y el cloruro de metilo. Funcionaban, pero una fuga suponía un peligro para cualquier persona que estuviera cerca e incluso podía resultar mortal.
• 1928 — el primer refrigerante «seguro». El R-12, un clorofluorocarburo (CFC), se introdujo como una alternativa no inflamable y de baja toxicidad. Su uso estuvo muy extendido durante décadas.
• Década de 1980 — el problema del ozono. Se hizo evidente que el cloro de los CFC estaba dañando gravemente la capa de ozono. Los CFC también tienen un potencial de calentamiento global elevado:

La liberación de 1 kg de R-12 tiene un impacto climático equivalente al de aproximadamente 10 toneladas de CO₂. Esta comparación se refiere al calentamiento global, no al agotamiento de la capa de ozono.

• La eliminación gradual. El R-12 se eliminó gradualmente en virtud del Protocolo de Montreal.
• La adopción de los HFC. Refrigerantes como el R-134a y el R-410A se generalizaron porque no agotan la capa de ozono, aunque muchos tienen un potencial de calentamiento global elevado.
• La transición hacia un menor PCG. Los sistemas más recientes utilizan cada vez más mezclas de HFO, R-32 y refrigerantes naturales. Esta elección implica distintas consideraciones sobre inflamabilidad, presión, toxicidad y compatibilidad con los equipos.

Esta evolución explica por qué la normativa sobre gases fluorados regula los gases fluorados de efecto invernadero. Aunque los HFC no agotan la capa de ozono, muchos siguen teniendo un potencial de calentamiento global (PCG) considerable. En la UE, el Reglamento (UE) 2024/573 establece requisitos para la reducción gradual de los HFC, los controles de fugas, la recuperación y la certificación de los técnicos. Los umbrales de los controles de fugas dependen de las toneladas equivalentes de CO₂ para los gases del anexo I y de la masa para los gases del anexo II, sección 1. Comprender la diferencia entre el agotamiento de la capa de ozono y el impacto climático forma parte del temario del certificado A1 de la UE. Los requisitos de la UE difieren de los descritos en la guía sobre gases fluorados para Gran Bretaña.

Las propiedades de un buen refrigerante

Ningún fluido es perfecto, pero el refrigerante ideal reuniría todas estas propiedades. Prepárese para responder preguntas sobre ellas en el examen:

1. Punto de ebullición bajo — para que pueda evaporarse a las bajas temperaturas necesarias para la refrigeración.
2. Temperatura crítica alta — para que pueda condensarse con aire o agua a temperatura ambiente.
3. Calor latente elevado — absorber más calor por cada kilogramo que circula permite utilizar un sistema más pequeño y eficiente.
4. Conductividad térmica alta — para una transferencia de calor eficiente a través de los serpentines.
5. No corrosivo — no debe atacar los materiales, las juntas ni los aceites del sistema.
6. No inflamable ni explosivo — para una manipulación e instalación seguras.
7. No tóxico — seguro para los ocupantes y los técnicos.
8. Económico y fácil de conseguir.
9. Bajo impacto sobre el ozono y el medio ambiente — la prioridad actual, impulsada por la normativa sobre gases fluorados.

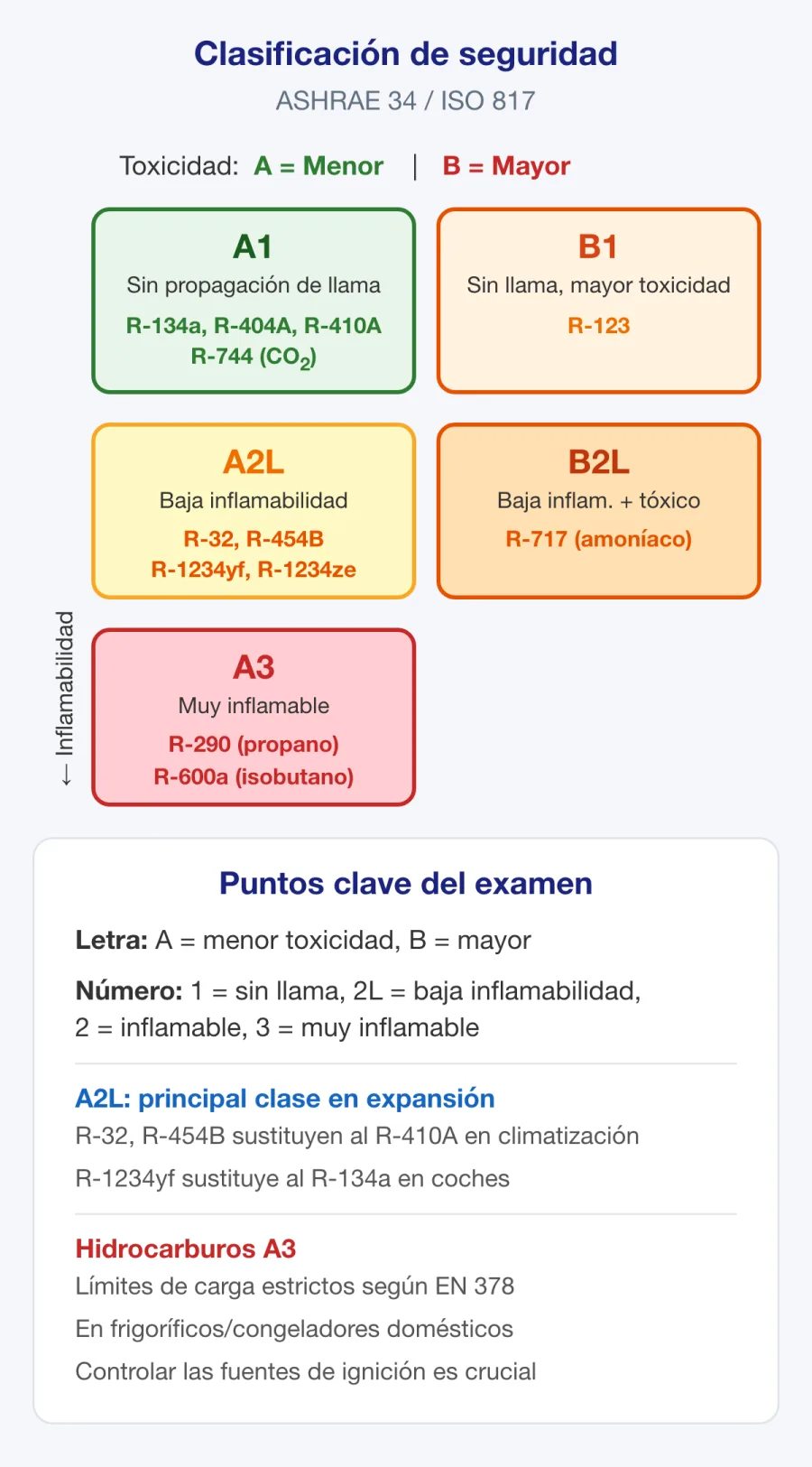

Varias de estas propiedades entran en conflicto entre sí. Las alternativas de bajo PCG, como el R-32 y los hidrocarburos, son más inflamables, por lo que las clasificaciones de seguridad A1 / A2L / A3 son importantes en el lugar de trabajo. Estas clasificaciones de seguridad de los refrigerantes son independientes de la cualificación del certificado A1 de la UE. Este equilibrio entre el comportamiento medioambiental y la inflamabilidad es fundamental tanto para el diseño de sistemas modernos como para el tema Refrigerantes inflamables (A2L y A3) de su preparación para el certificado A1 de la UE.

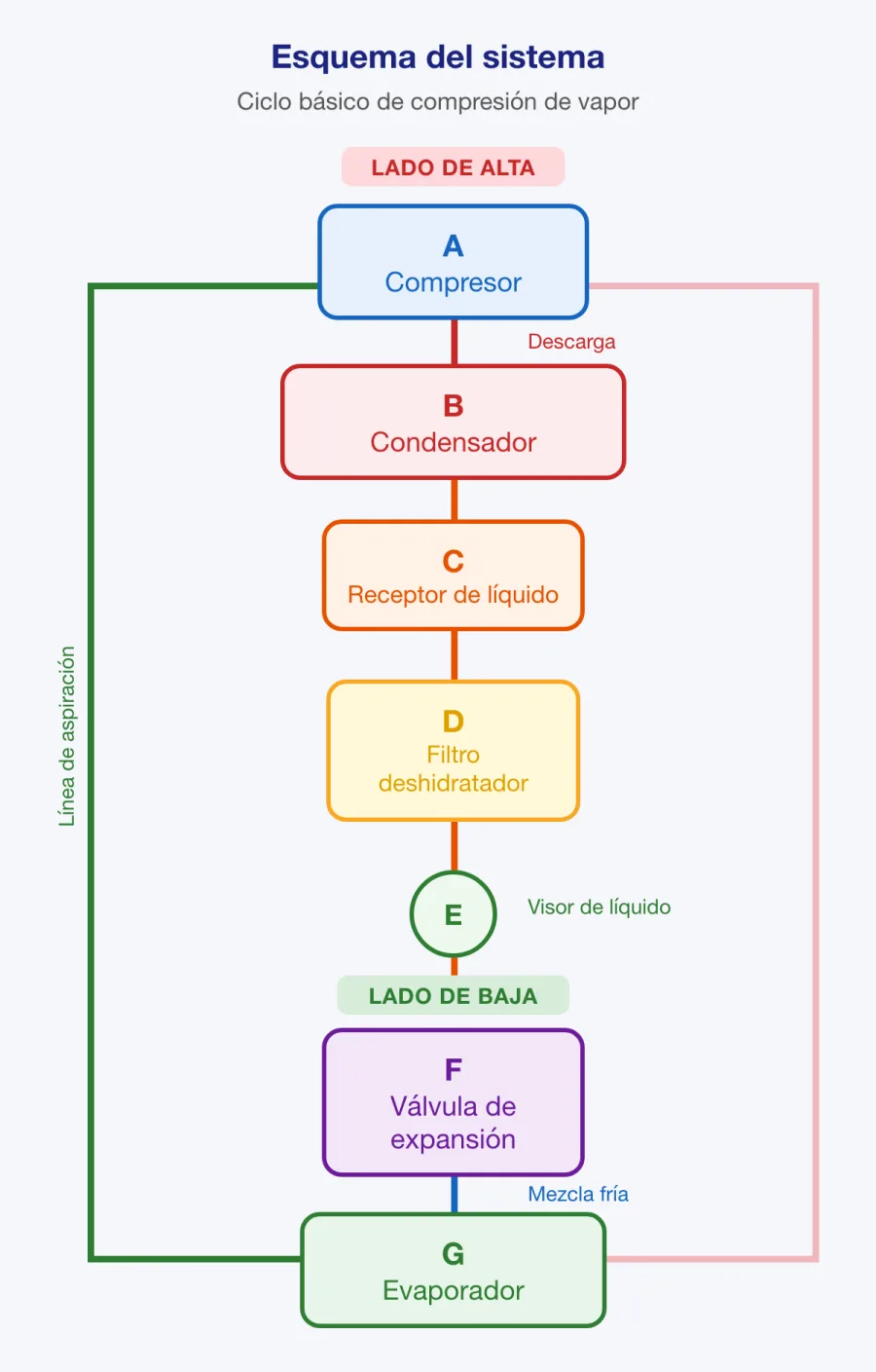

Cómo circula el refrigerante por el ciclo

La temperatura de saturación de un refrigerante varía con la presión, lo que permite que hierva a baja temperatura en el evaporador y se condense a una temperatura más alta en el condensador. Las ubicaciones interiores y exteriores que se indican a continuación corresponden a un equipo de aire acondicionado partido típico en modo de refrigeración.

1. Evaporador (unidad interior). Una mezcla de líquido y vapor fría y a baja presión entra en el serpentín. El aire u otro fluido pasa por el evaporador, y el calor transferido hace hervir el refrigerante líquido restante. Sale como vapor a baja presión, normalmente con un sobrecalentamiento controlado.

2. Compresor (unidad exterior). El compresor aspira ese vapor a baja presión y lo comprime. Esto eleva su presión y temperatura, mantiene la circulación y permite ceder calor en el condensador. Sale como vapor a alta presión y temperatura.

3. Condensador (serpentín exterior). El vapor caliente circula por el serpentín exterior mientras un ventilador impulsa aire ambiente a través de él. El refrigerante cede su calor al aire exterior, su temperatura desciende y se condensa de nuevo en líquido. Sale como refrigerante líquido a alta presión.

4. Dispositivo de expansión. Por último, el líquido a alta presión pasa por el dispositivo de regulación del caudal, donde su presión y su temperatura de saturación descienden bruscamente. Parte del líquido se vaporiza de forma instantánea, por lo que el refrigerante sale como una mezcla de líquido y vapor fría y a baja presión, lista para entrar en el evaporador.

Conocer esos cuatro cambios de estado, así como la presión y la temperatura en cada punto, proporciona la base para responder a las preguntas sobre el ciclo frigorífico en el examen. Para recordar sus funciones principales: el compresor y la válvula de expansión cambian la presión, mientras que el evaporador y el condensador cambian el estado.

Por qué es importante para los técnicos certificados

Comprender estos estados es esencial para el trabajo práctico. Recuperar refrigerante correctamente, realizar soldaduras fuertes sin contaminar el sistema, diagnosticar una carga insuficiente a partir de las lecturas de los manómetros y calcular la carga de un sistema en equivalente de CO₂ son tareas que requieren comprender el comportamiento del refrigerante. Los técnicos deben saber dónde se encuentra el fluido en estado líquido, dónde en estado de vapor y a qué presión. Estos conocimientos permiten trabajar de forma competente y se evalúan en el examen del certificado A1 de la UE conforme al Reglamento de Ejecución (UE) 2024/2215.

Utilice las calculadoras gratuitas de PCG de refrigerantes y equivalente de CO₂ para practicar la conversión de una carga en kilogramos a toneladas equivalentes de CO₂, o repase el tema Termodinámica y su contenido sobre el ciclo frigorífico antes de intentar responder a las preguntas relacionadas.
