Qué indica realmente el sobrecalentamiento — Interprete su evaporador como un ingeniero

Pregunte a un técnico qué es el sobrecalentamiento y normalmente le responderá con la fórmula: temperatura de la línea de aspiración menos temperatura de saturación. Así es como se calcula. No es lo que es. Aprender el cálculo y comprender su significado son dos ejercicios muy distintos. Comprender el sobrecalentamiento forma parte de la evaluación para obtener el certificado A1 de gases fluorados de la UE conforme al Reglamento de Ejecución (UE) 2024/2215.

Este artículo explica qué indica realmente el sobrecalentamiento dentro del evaporador, por qué es fundamental para diagnosticar la carga y cómo utilizarlo junto con el subenfriamiento, en lugar de sustituirlo.





La definición que realmente importa

El instructor de esta sesión anima a sus alumnos a ir más allá de las respuestas de manual —«calor absorbido de la vivienda», «está por encima del punto de ebullición», «indica que la VET funciona»— hasta llegar a la definición verdaderamente útil:

«El sobrecalentamiento es una medida de qué proporción del serpentín del evaporador contiene refrigerante en ebullición».

Todo lo demás se deriva de ahí. El refrigerante líquido entra en el dispositivo de expansión, su presión disminuye y empieza a hervir inmediatamente: a la salida del dispositivo de expansión hay aproximadamente un 70% de líquido y un 30% de vapor. A medida que recorre el serpentín, sigue hirviendo y, mientras quede líquido, mantiene una temperatura de saturación constante. Solo cuando se ha evaporado la última gota vuelve a aumentar la temperatura del refrigerante. Ese aumento de temperatura es el sobrecalentamiento.

Por tanto, un valor bajo de sobrecalentamiento indica que la ebullición ha continuado casi hasta la salida del serpentín. Un valor alto indica que la ebullición ha terminado pronto y que una gran parte del serpentín solo ha transferido calor sensible al vapor seco, un proceso mucho menos eficaz que la transferencia de calor latente.



Dos cosas que debe saber sobre un evaporador

En cualquier evaporador, solo hay dos preguntas que merece la pena plantearse:

1. ¿A qué temperatura hierve el refrigerante? Esta es la temperatura de evaporación, que se obtiene a partir de la saturación en aspiración: tome la presión manométrica y conviértala mediante una tabla de presión-temperatura o una aplicación de refrigerantes.
2. ¿En qué proporción del serpentín se produce esa ebullición? Eso es lo que indica el sobrecalentamiento.

Observe el sentido de circulación que permite este funcionamiento. Un condensador se alimenta por arriba y produce líquido en la parte inferior. Un evaporador se alimenta por abajo y el vapor sale por arriba. Resulta evidente cuando se ve, pero puede pasar inadvertido durante años si nadie lo señala.

Tenga en cuenta también que la temperatura de evaporación solo se da realmente mientras el refrigerante está hirviendo. Si afirma que un serpentín funciona a 7 °C, solo está describiendo la parte en estado de saturación. El vapor que sale del serpentín está a una temperatura superior, exactamente en la magnitud del sobrecalentamiento.



Por qué la temperatura de evaporación no lo explica todo

Un evaporador más frío deshumidifica mejor, pero tiene un coste termodinámico. Merece la pena memorizar este razonamiento para el examen:

• Una presión de aspiración menor significa que las moléculas de vapor están más separadas.
• Una mayor separación significa una densidad menor: el gas es más ligero.
• Un compresor es un dispositivo volumétrico. Cada carrera de un compresor alternativo, o cada órbita de uno de espiral, barre el mismo volumen.
• El mismo volumen × menos masa por unidad de volumen = menos masa de refrigerante circulando por revolución.

Un caudal másico menor supone una potencia frigorífica menor y menos unidades de refrigeración por vatio de potencia de entrada. También aumenta la relación de compresión, lo que eleva la temperatura de descarga y acorta la vida útil del compresor.

«Todo lo que hacemos en el ciclo frigorífico consiste en buscar un equilibrio».

Ese equilibrio explica precisamente por qué tanto la falta como el exceso de refrigerante son un problema; y por qué un dispositivo de expansión que alimenta insuficientemente es tan defectuoso como uno que alimenta en exceso. Acumular más líquido en el condensador aumenta las posibilidades de suministrar líquido puro al dispositivo de expansión, pero también reduce la superficie efectiva de condensación, eleva la temperatura de condensación y la presión de alta, y vuelve a empeorar la relación de compresión.

Todo esto parte de una premisa: que la única sustancia presente en el sistema sea el refrigerante que usted cree que contiene. Si hay aire, humedad, nitrógeno o contaminación con otro refrigerante, como dice el instructor, ya no se puede dar nada por sentado: las presiones obtenidas no son las esperadas y ninguna lectura resulta fiable. El anexo I del Reglamento de Ejecución (UE) 2024/2215 incluye entre los requisitos de evaluación del certificado A1 la evacuación para eliminar el aire y la humedad, la recuperación de refrigerante y su manipulación segura. Una carga contaminada no solo perjudica el rendimiento; también impide diagnosticar con claridad.



Un sobrecalentamiento menor mejora la eficiencia y aumenta el riesgo

Si un sobrecalentamiento menor significa que el serpentín está más lleno y mejor aprovechado, ¿por qué no fijar un objetivo de 1 K y dar el asunto por resuelto?

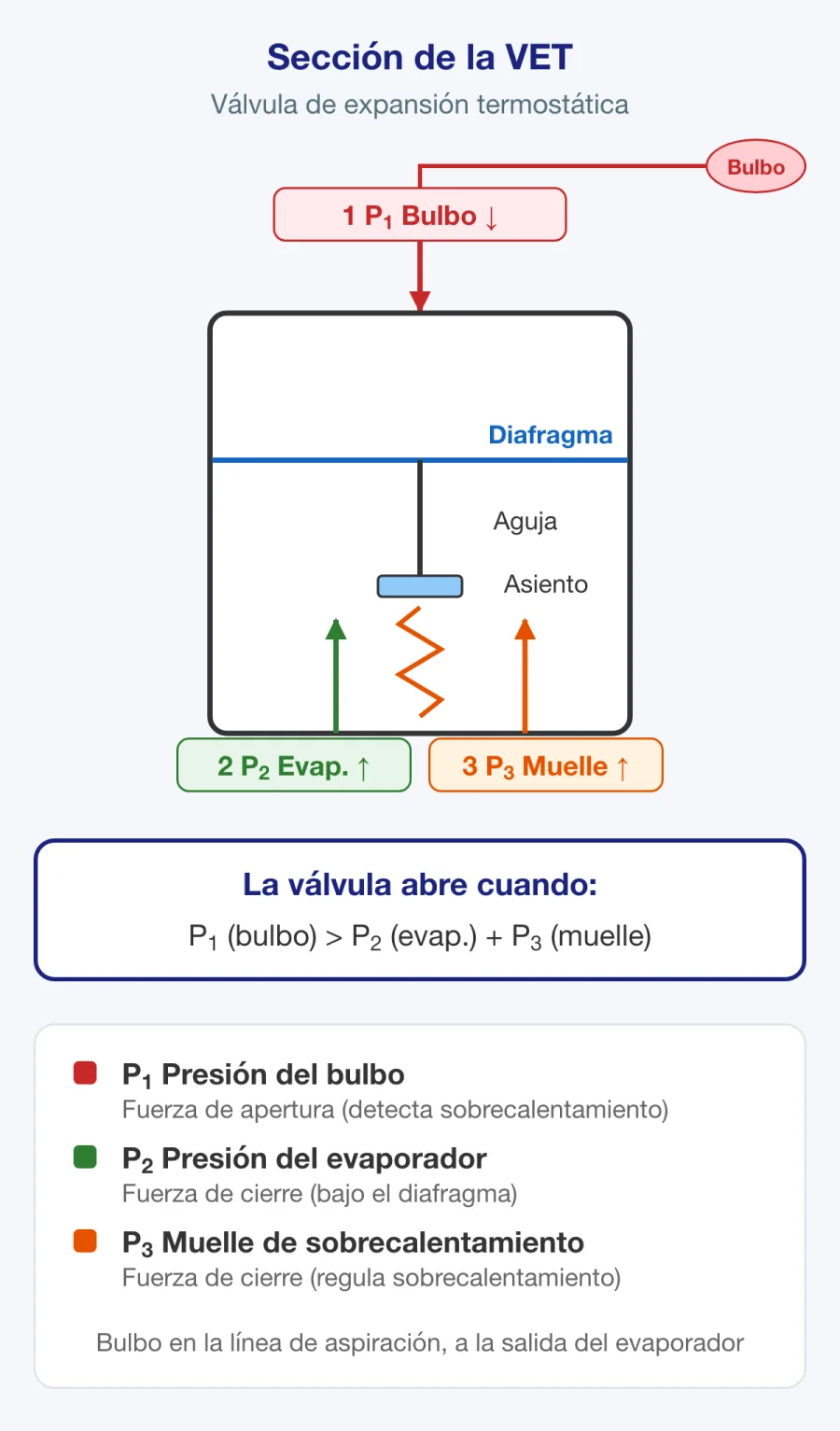

Porque una válvula de expansión termostática tiene un sobrecalentamiento mínimo estable. La válvula equilibra la presión del bulbo con la presión del evaporador y la presión del muelle, y necesita un intervalo de funcionamiento dentro del cual modular. Si se reduce ese intervalo a cero, la válvula oscila, alimenta en exceso y hace que el líquido regrese por la línea de aspiración hasta el compresor.

La analogía que se propone en clase es acertada:

«¿Ha visto alguien esos dispositivos para potenciar motores que permiten sacar más caballos, pero que también pueden destrozar el motor? Aquí ocurre lo mismo. Cuanto menor es el sobrecalentamiento, mayor es el riesgo».

Valores típicos comentados:

Punto de medición	Valor objetivo típico	Notas
Salida del serpentín del evaporador	6–14 °F (aproximadamente 3–8 K)	Donde realmente actúa la regulación del dispositivo de expansión
Ajuste nominal de la VET	10 °F ± 5 °F	Intervalo de la válvula indicado por el fabricante
Entrada de aspiración del compresor	Hasta 20 °F aceptables	Los fabricantes de compresores suelen pedir unos 20 °F en este punto

Tenga en cuenta que son reglas prácticas expresadas en Fahrenheit procedentes de una sesión de formación estadounidense; en la práctica de la UE trabajará en kelvin, por lo que debe convertirlas antes de citarlas. El principio no cambia: un sobrecalentamiento moderado y controlado a la salida del serpentín, y suficiente sobrecalentamiento al llegar al compresor para garantizar que entre vapor seco por la toma de aspiración.

«Estamos ajustando el sobrecalentamiento en el interior. ¿Y qué lo regula? El dispositivo de expansión».

Ese es el núcleo del argumento del instructor sobre los fabricantes de compresores que piden 20 °F en el compresor. Pueden pedirlos, pero usted no los controla. Usted controla el dispositivo de expansión en el evaporador. Lo que llega al compresor depende de lo que le ocurra a ese vapor durante su recorrido por la tubería.



El lugar de medición cambia la lectura

En un conjunto de tuberías corto y bien aislado que discurra por una zona fresca, las temperaturas de aspiración en el interior y en el exterior serán similares y la distinción apenas importará. En un conjunto de tuberías de 15–25 metros que atraviese un espacio caliente bajo cubierta, la diferencia importa muchísimo.

Siga el razonamiento de la clase. Suponga que mide un sobrecalentamiento de 25 K en la unidad condensadora exterior. ¿Es malo? Compruebe la temperatura de aspiración en el exterior y compárela con la temperatura de aspiración en el evaporador. Si la línea de aspiración interior está 10 K más fría que la exterior, el sobrecalentamiento real a la salida del serpentín es de 15 K, que está dentro del intervalo. La válvula está cumpliendo su función.

Pero —y esta es la parte que los técnicos suelen pasar por alto— que lleguen 25 K de sobrecalentamiento al compresor sigue sin ser una buena noticia. Ese compresor funcionará a una temperatura elevada durante toda su vida útil. No fallará la semana que viene. Puede fallar al cabo de doce años en lugar de quince. Es el mismo tipo de perjuicio que hacer un vacío deficiente:

«No es que haga mal el vacío y el sistema explote diez minutos después de marcharse. Lo que significa es que le ha quitado años de vida útil».

Los recorridos largos de tuberías por espacios sin climatizar son una causa conocida de mayores tasas de averías en los compresores. Aísle correctamente, elija un trazado adecuado y, cuando no pueda controlar la situación, al menos documéntela.



El sobrecalentamiento como herramienta de diagnóstico, no como método de carga

Pregunte a la mayoría de los técnicos cómo comprobar la carga de un sistema con VET y responderán al instante: mediante el subenfriamiento. Es la respuesta correcta, pero solo bajo unas condiciones que rara vez se verifican.

El subenfriamiento es el parámetro de referencia para la carga siempre que todo lo demás funcione:

• El caudal de aire interior es correcto
• El caudal de aire del condensador es correcto
• No hay una caída de temperatura significativa entre la entrada y la salida del filtro deshidratador de la línea de líquido
• La válvula recibe líquido correctamente subenfriado para poder dosificarlo con precisión
• La propia válvula funciona

Si alcanza el subenfriamiento objetivo mientras la temperatura de evaporación, el sobrecalentamiento o la diferencia entre la temperatura de condensación y la temperatura ambiente están fuera de rango, habrá alcanzado una cifra sin haber diagnosticado nada.

La función del sobrecalentamiento en este proceso es actuar como indicador del estado de la válvula:

• Sobrecalentamiento demasiado bajo → la válvula alimenta en exceso
• Sobrecalentamiento demasiado alto → la válvula alimenta insuficientemente
• …pero solo después de haber descartado como causas el caudal de aire, las restricciones y el suministro de líquido

«Se diagnostican mal las válvulas constantemente porque no comprobamos antes todo lo demás que deberíamos comprobar».

Adquiera el hábito de contrastar varios parámetros. Introduzca la carga por peso según los datos del fabricante y, después, confírmela con el subenfriamiento, la temperatura de evaporación, el sobrecalentamiento y la temperatura de condensación. Cuando cuatro datos concuerdan y uno se desvía mucho, lo más probable es que el problema esté en la propia medición: una sonda mal sujeta, un manómetro que no presiona por completo el obús Schrader o la selección de un refrigerante incorrecto en la aplicación. Cuando el fallo está realmente en el equipo, normalmente observará que dos o más lecturas se desvían a la vez.

Y esta es la regla tajante que siempre permite detectar errores de medición: no puede haber sobrecalentamiento negativo ni subenfriamiento negativo. La temperatura real de la tubería siempre es igual o superior a la temperatura de saturación. Si sus lecturas indican lo contrario, deje de diagnosticar el sistema y empiece a diagnosticar sus instrumentos.



Qué implica esto para su evaluación del certificado A1 de gases fluorados de la UE

La evaluación del certificado A1 de gases fluorados de la UE abarca los fundamentos termodinámicos y la manipulación segura y competente de refrigerantes conforme al Reglamento (UE) 2024/573 y al Reglamento de Ejecución (UE) 2024/2215. El sobrecalentamiento está relacionado con varios temas de la edición para la UE:

• Termodinámica — saturación, calor latente frente a calor sensible y relación entre presión y temperatura de ebullición. Espere preguntas sobre por qué el refrigerante mantiene una temperatura constante mientras hierve y qué sucede cuando termina la ebullición.
• Medio ambiente y normativa y Normativa UE sobre gases fluorados — un sistema con un control deficiente del sobrecalentamiento funciona de forma ineficiente, consume más electricidad y genera más emisiones indirectas. El art. 10, apartado 5, letra f), del Reglamento (UE) 2024/573 incluye las medidas para mejorar o mantener la eficiencia energética de los aparatos entre los requisitos de certificación y formación.
• Detección de fugas y Manipulación de refrigerantes — las lecturas de presión y temperatura sirven de apoyo al control indirecto de fugas, contemplado en el anexo I del Reglamento de Ejecución (UE) 2024/2215. Un sistema con un sobrecalentamiento anormalmente alto y una presión de aspiración baja presenta un indicio clásico de carga insuficiente que debería dar lugar a una investigación adecuada de fugas, en lugar de una simple recarga. El art. 4, apartado 5, del Reglamento (UE) 2024/573 exige reparar las fugas de gases fluorados detectadas sin demora indebida.
• Comprobaciones previas — interpretación de las lecturas de los manómetros, uso de las relaciones presión-temperatura y confirmación del funcionamiento correcto del sistema antes de su entrega.

En la evaluación práctica se espera que utilice con competencia un puente de manómetros y una sonda de temperatura, consulte una tabla PT o una aplicación para el refrigerante concreto con el que esté trabajando y explique qué significan los valores obtenidos. «Son diez grados» es una medición. «El serpentín está bien alimentado, la válvula modula dentro de su intervalo y llega al compresor vapor seco con un margen de seguridad» es una respuesta.
