Przegrzanie i przechłodzenie: dwa pomiary, które musi opanować każdy technik F-gazowy

Zapytaj dowolnego doświadczonego technika chłodnictwa, które dwie wartości mówią mu najwięcej o instalacji, a niemal zawsze usłyszysz tę samą odpowiedź: przegrzanie i przechłodzenie. Ich pomiar zajmuje kilka minut i nie wymaga specjalistycznego sprzętu poza manometrami i porządną sondą temperatury. Razem wskazują, czy napełnienie jest prawidłowe, czy element dławiący działa poprawnie i czy sprężarka jest zagrożona.

Dla osób przygotowujących się do egzaminu na unijny certyfikat A1 w zakresie F-gazów te dwa pomiary mają znaczenie zarówno w części praktycznej, jak i teoretycznej. Ich zrozumienie pomaga zastosować wiedzę z kilku części programu egzaminu.





Co właściwie mówi przegrzanie

Przegrzanie określa, o ile temperatura czynnika chłodniczego w postaci pary przekracza jego temperaturę wrzenia przy danym ciśnieniu. Jak wyjaśniono w filmie:

„Mówi nam, ile ciepła pochłonął czynnik chłodniczy po całkowitym odparowaniu w parowniku”.

Kluczowa jest końcowa część tego zdania. Gdy czynnik całkowicie odparuje, dalsze pochłanianie ciepła podnosi jego temperaturę zamiast zmieniać stan skupienia — a ten wzrost temperatury powyżej temperatury nasycenia to właśnie przegrzanie.

Mierzymy je na przewodzie ssawnym, tuż przed wejściem czynnika do sprężarki. Powód jest czysto praktyczny: pomiar potwierdza, że do sprężarki dociera wyłącznie para, a nie ciecz. Ciekły czynnik chłodniczy jest nieściśliwy, więc porcja cieczy docierająca do cylindrów oznacza uszkodzenie zaworów, pęknięcie ich płytek, a w poważnych przypadkach zniszczenie sprężarki.

Obliczenie jest proste:

1. Odczytaj ciśnienie ssania na króćcu serwisowym.

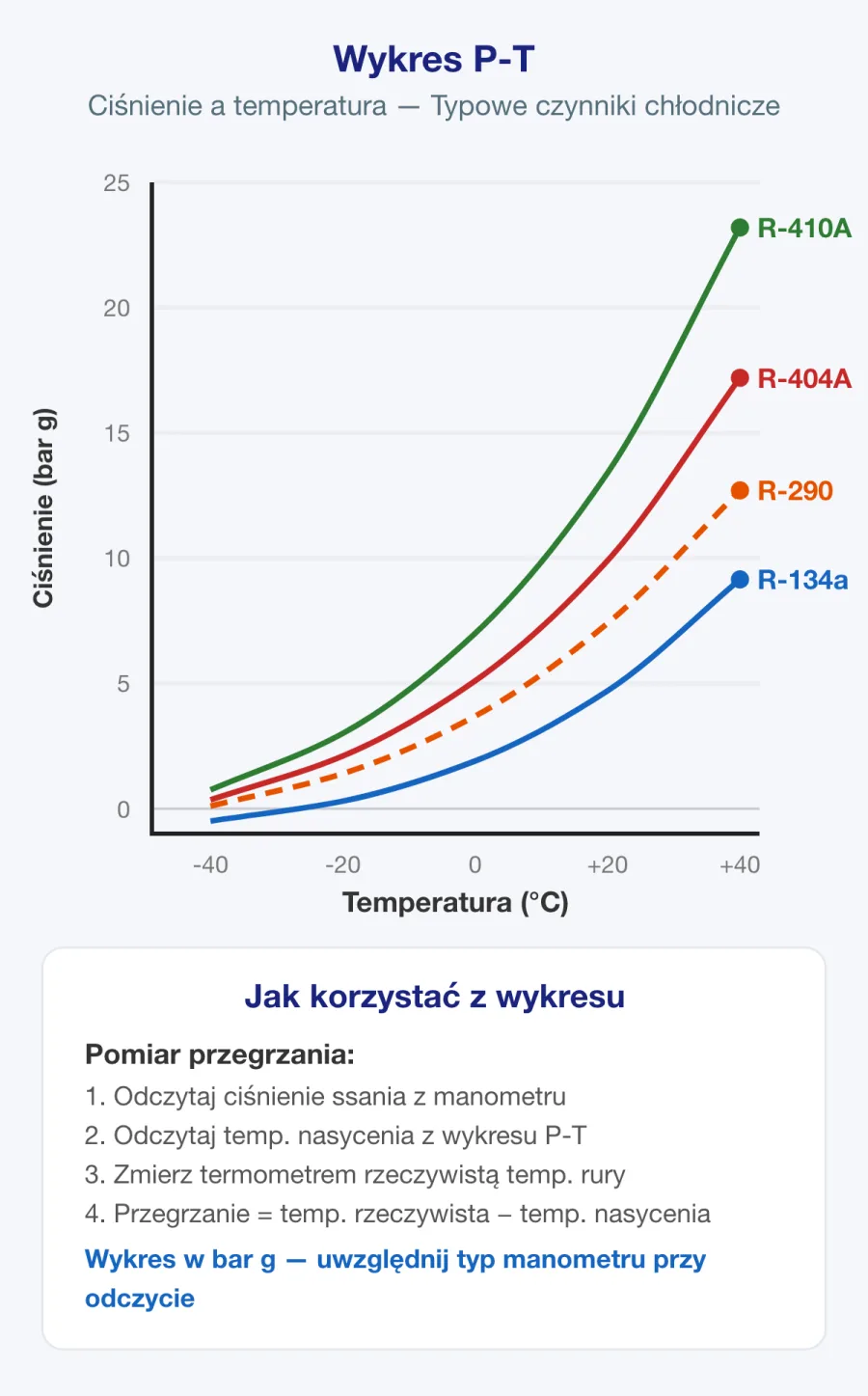

2. Przelicz to ciśnienie na temperaturę nasycenia używanego czynnika chłodniczego, korzystając z tabeli ciśnienie–temperatura lub tabeli wbudowanej w manometr.
3. Zmierz rzeczywistą temperaturę przewodu ssawnego za pomocą sondy zaciskowej lub powierzchniowej.
4. Odejmij temperaturę nasycenia od temperatury przewodu.

W przykładzie obliczeniowym z filmu temperatura wrzenia przy zmierzonym ciśnieniu wynosi 40 °F (4,4 °C), a rzeczywista temperatura przewodu 55 °F (12,8 °C). Przegrzanie wynosi więc 15 °F (8,3 °C).



Co właściwie mówi przechłodzenie

Przechłodzenie jest lustrzanym odbiciem przegrzania. Określa, o ile temperatura ciekłego czynnika chłodniczego jest niższa od jego temperatury skraplania przy danym ciśnieniu — czyli o ile schłodzono czynnik po jego całkowitym skropleniu w skraplaczu.

Mierzymy je na przewodzie cieczowym, tuż przed elementem dławiącym. Ponownie chodzi o praktyczny powód: prawidłowe przechłodzenie zapewnia, że do termostatycznego zaworu rozprężnego lub rurki kapilarnej wpływa wyłącznie ciecz, bez pary powstającej wskutek rozprężania. Zawór TEV jest dobierany do dozowania cieczy. Jeśli zostanie zasilony mieszaniną cieczy i pary, do parownika trafi za mało czynnika, ponieważ para o tej samej masie zajmuje znacznie większą objętość.

W przykładzie z filmu temperatura nasycenia przy zmierzonym ciśnieniu po stronie wysokiego ciśnienia wynosi 100 °F (37,8 °C), a temperatura przewodu cieczowego 90 °F (32,2 °C). Przechłodzenie wynosi więc 10 °F (5,6 °C).

Wskazówka egzaminacyjna: Kandydaci często mylą strony instalacji, do których należą poszczególne pomiary. Zapamiętaj kolejność obiegu: parownik wytwarza parę, więc przegrzanie mierzy się w parze po stronie niskiego ciśnienia; skraplacz wytwarza ciecz, więc przechłodzenie mierzy się w cieczy po stronie wysokiego ciśnienia.



Porównanie obu pomiarów

	Przegrzanie	Przechłodzenie
Stan czynnika chłodniczego	Para	Ciecz
Strona ciśnieniowa	Strona niskiego ciśnienia	Strona wysokiego ciśnienia
Pomiar za	Parownikiem	Skraplaczem
Punkt pomiarowy	Przewód ssawny, przed sprężarką	Przewód cieczowy, przed elementem dławiącym
Chroniony element	Sprężarka	Element dławiący
Temperatura odniesienia	Temperatura nasycenia przy parowaniu	Temperatura nasycenia przy skraplaniu

Oba odczyty rozpatrywane łącznie wskazują, czy instalacja jest prawidłowo napełniona. Żaden z nich sam w sobie nie daje jednoznacznej odpowiedzi — właśnie dlatego technik wykonuje oba pomiary, zanim sięgnie po butlę.



Diagnozowanie usterek na podstawie odczytów

To tutaj oba pomiary pokazują swoją wartość. Film zwięźle podsumowuje ich interpretację:

„Zbyt małe przegrzanie może oznaczać, że ciecz dociera do sprężarki. To zła wiadomość”.

Oto jak interpretować poszczególne sytuacje:

• Zbyt małe przegrzanie — ciekły czynnik chłodniczy prawdopodobnie dociera do sprężarki. Przyczyną może być nadmierne napełnienie, zawór TEV podający zbyt dużo czynnika lub mający uszkodzoną czujkę, albo czujka, która poluzowała się na przewodzie ssawnym. Reaguj szybko; powrót cieczy niszczy sprężarki.
• Zbyt duże przegrzanie — napełnienie instalacji jest zbyt małe lub do parownika dociera za mało czynnika. Jak wyjaśniono w filmie, wskazuje to na zbyt wczesne odparowanie czynnika w wężownicy, co zmniejsza wydajność chłodniczą i efektywność. Sprawdź również, czy filtr osuszacz nie jest zatkany, czy zawór TEV nie ma ograniczonego przepływu lub nie podaje zbyt mało czynnika oraz czy przepływ powietrza przez parownik jest wystarczający.
• Zbyt małe przechłodzenie — zbyt małe napełnienie lub odparowywanie czynnika w przewodzie cieczowym. Przyczyną może być zarówno ograniczenie przepływu przed punktem pomiarowym, jak i długi pionowy odcinek przewodu cieczowego prowadzący w górę bez odpowiedniego przechłodzenia.
• Zbyt duże przechłodzenie — nadmierne napełnienie lub ograniczenie przepływu po stronie skraplacza, które powoduje gromadzenie się cieczy w wężownicy. Częściowo zatkany skraplacz lub zabrudzona wężownica wywołają ten sam efekt przez podniesienie ciśnienia tłoczenia.

Zwróć uwagę na prawidłowość: zbyt małe napełnienie zwykle zwiększa przegrzanie i zmniejsza przechłodzenie, a nadmierne napełnienie zwykle działa odwrotnie. Gdy oba odczyty wskazują tę samą diagnozę, możesz mieć do niej zaufanie. Gdy są sprzeczne, podejrzewaj ograniczenie przepływu lub usterkę elementu dławiącego, a nie problem z napełnieniem.



Typowe wartości docelowe

Wartości podane w filmie są dobrym punktem wyjścia dla większości układów z bezpośrednim odparowaniem:

• Przegrzanie: od 10 do 20 °F (od 5,6 do 11,1 °C), zależnie od typu układu i obciążenia.
• Przechłodzenie: w większości układów typowe są wartości od 8 do 15 °F (od 4,4 do 8,3 °C).

Warto jednak zapamiętać końcowe zastrzeżenie z filmu:

„Zawsze jednak sprawdzaj specyfikację producenta”.

Wartości docelowe różnią się znacznie w zależności od typu układu. Parownik zalany, niskotemperaturowy agregat wielosprężarkowy, pompa ciepła pracująca w trybie grzania i małe urządzenie typu split z rurką kapilarną wymagają różnych wartości. Elektroniczne zawory rozprężne w nowoczesnych urządzeniach często utrzymują mniejsze przegrzanie, niż byłoby dopuszczalne przy mechanicznym zaworze TEV. Ogólne zakresy traktuj jako orientacyjną kontrolę poprawności, a dane z tabliczki znamionowej lub protokołu uruchomienia — jako obowiązującą specyfikację.



Znaczenie w świetle rozporządzenia (UE) 2024/573

Przegrzanie i przechłodzenie to pomiary parametrów pracy, ale pomagają też wypełniać obowiązki wynikające z rozporządzenia (UE) 2024/573.

• Art. 4 wymaga od operatorów podejmowania środków ostrożności zapobiegających niezamierzonemu uwalnianiu fluorowanych gazów cieplarnianych oraz zapewnienia napraw bez zbędnej zwłoki po wykryciu wycieku. Rozpoznanie zbyt małego napełnienia na podstawie pomiarów pomaga odróżnić możliwy wyciek od ograniczenia przepływu wywołującego podobne objawy. Dodanie czynnika chłodniczego nie stanowi wypełnienia obowiązku naprawy wykrytego wycieku.
• Art. 5 określa wymogi kontroli szczelności objętych nim urządzeń zawierających gazy wymienione w załączniku I w ilości od 5 ton ekwiwalentu CO2 lub gazy wymienione w załączniku II sekcja 1 w ilości od 1 kg, z uwzględnieniem zwolnień. Standardowe odstępy między kontrolami wynoszą 12, 6 i 3 miesiące przy progach odpowiednio 5, 50 i 500 ton ekwiwalentu CO2 lub 1, 10 i 100 kg. Odstępy te podwajają się po zainstalowaniu systemu wykrywania wycieków. Rozpoznawanie rzeczywistego ubytku czynnika na podstawie wskazań manometrów pomaga zdecydować, czy instalacja wymaga natychmiastowej kontroli.
• Art. 8 wymaga, aby odzysk F-gazów ze stacjonarnych urządzeń chłodniczych, klimatyzacyjnych i pomp ciepła wykonywał personel z odpowiednimi certyfikatami. Po likwidacji urządzenia odzyskane gazy muszą zostać poddane recyklingowi, regeneracji lub zniszczeniu. Prawidłowa interpretacja przechłodzenia pomaga uniknąć niepotrzebnego usuwania czynnika i ponownego napełniania, gdy instalacja ma usterkę mechaniczną. Art. 4 zakazuje celowego uwalniania gazów, jeśli nie jest ono technicznie niezbędne do zamierzonego zastosowania.
• Art. 10, wraz z rozporządzeniem wykonawczym (UE) 2024/2215, ustanawia wymogi certyfikacji. Załącznik I do rozporządzenia wykonawczego określa wiedzę i umiejętności praktyczne oceniane przy uzyskiwaniu certyfikatu A1, w tym przegrzanie, przechłodzenie, kontrole instalacji i postępowanie z czynnikami chłodniczymi.

Kluczowa informacja: Każde niepotrzebne podłączenie manometrów do instalacji stwarza ryzyko niewielkiej emisji na króćcu serwisowym. Wykonanie dokładnych pomiarów na początku i zrozumienie ich znaczenia ogranicza częstotliwość ingerencji w obieg.



Gdzie pojawia się to na egzaminie na unijny certyfikat A1 w zakresie F-gazów

Przegrzanie i przechłodzenie wiążą się z kilkoma tematami w edycji unijnej:

• Termodynamika i obieg chłodniczy — podstawy teoretyczne nasycenia, ciepła utajonego i ciepła jawnego oraz odczytywanie obiegu na wykresie ciśnienie–entalpia.
• Sprężarki, Skraplacze, Parowniki i Zawory rozprężne — działanie elementów instalacji oraz skutki niedostatecznego lub nadmiernego przepływu czynnika chłodniczego.
• Kontrole przed uruchomieniem i po konserwacji — sprawdzanie działania instalacji i zapisywanie wyników prób.
• Wykrywanie wycieków — rozpoznawanie objawów ubytku czynnika i odróżnianie ich od usterek mechanicznych.
• Postępowanie z czynnikami chłodniczymi i odzysk — określanie, czy czynnik jest przechłodzony, nasycony czy przegrzany, oraz stosowanie właściwej metody napełniania i ilości czynnika.

Egzamin na unijny certyfikat A1 w zakresie F-gazów obejmuje część teoretyczną i praktyczną zgodnie z rozporządzeniem wykonawczym (UE) 2024/2215. Program obejmuje definicje przegrzania i przechłodzenia, interpretację danych ciśnienie–temperatura, podłączanie manometrów przy minimalnych emisjach oraz używanie przyrządów pomiarowych do pośrednich kontroli szczelności. Wybór właściwego punktu pomiarowego jest niezbędny: odczyt temperatury z niewłaściwego odcinka rury nie nadaje się do zamierzonego obliczenia.
