Surchauffe et sous-refroidissement expliqués : les deux mesures que tout technicien en gaz à effet de serre fluorés doit maîtriser

Demandez à un frigoriste expérimenté quelles sont les deux valeurs qui lui en disent le plus sur un système, et vous obtiendrez presque toujours la même réponse : la surchauffe et le sous-refroidissement. Leur mesure ne prend que quelques minutes et ne nécessite aucun équipement particulier au-delà de manomètres et d’une bonne sonde de température. Ensemble, ces valeurs indiquent si la charge est correcte, si l’organe de détente fonctionne et si le compresseur est en danger.

Pour toute personne préparant l’examen du certificat A1 de l’UE relatif aux gaz à effet de serre fluorés, ces deux mesures concernent aussi bien l’épreuve pratique que l’épreuve théorique. Les comprendre vous aide à appliquer plusieurs parties du programme.





Ce que vous indique réellement la surchauffe

La surchauffe est l’écart entre la température d’un fluide frigorigène à l’état de vapeur et son point d’ébullition à une pression donnée. Comme l’explique la vidéo :

« Elle nous indique la quantité de chaleur que le fluide frigorigène a absorbée après s’être entièrement vaporisé dans l’évaporateur. »

La dernière partie de cette phrase est essentielle. Une fois le fluide frigorigène entièrement vaporisé, toute chaleur supplémentaire absorbée augmente sa température au lieu de modifier son état — et cette élévation de température au-dessus de la saturation constitue la surchauffe.

Elle se mesure sur la conduite d’aspiration, juste avant l’entrée du fluide frigorigène dans le compresseur. La raison est purement pratique : cela confirme que seule de la vapeur, et non du liquide, arrive au compresseur. Le fluide frigorigène liquide est incompressible. Un coup de liquide dans les cylindres peut donc endommager les clapets, briser leurs lamelles ou, dans les cas graves, détruire le compresseur.

Le calcul est simple :

1. Relevez la pression d’aspiration à la prise de service.

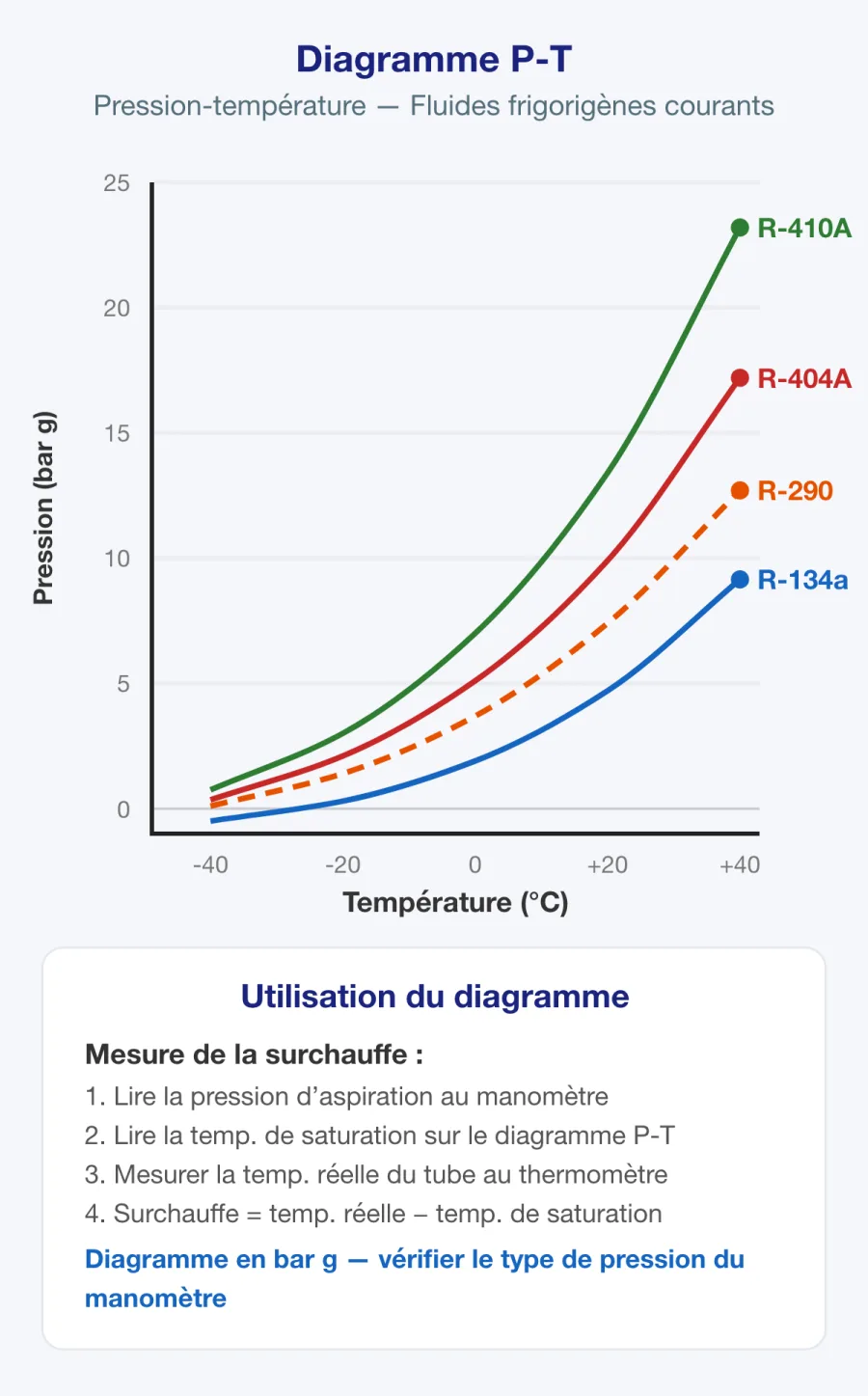

2. Convertissez cette pression en température de saturation pour le fluide frigorigène utilisé, à l’aide d’un tableau pression-température ou de la table intégrée à votre manomètre.
3. Mesurez la température réelle de la conduite d’aspiration avec une sonde à pince ou de surface.
4. Soustrayez la température de saturation de la température de la conduite.

Reprenons l’exemple chiffré de la vidéo : si le point d’ébullition à la pression mesurée est de 40 °F (4,4 °C) et que la température réelle de la conduite est de 55 °F (12,8 °C), la surchauffe est de 15 °F (8,3 °C).



Ce que vous indique réellement le sous-refroidissement

Le sous-refroidissement est le phénomène inverse. Il correspond à l’écart entre la température d’un fluide frigorigène liquide et son point de condensation à une pression donnée, la température du liquide étant inférieure à ce point — autrement dit, au refroidissement subi après sa condensation complète dans le condenseur.

Il se mesure sur la conduite liquide, juste avant l’organe de détente. Là encore, la raison est pratique : un sous-refroidissement correct garantit que seul du liquide, et non du gaz instantané, pénètre dans le détendeur thermostatique ou le tube capillaire. Un détendeur thermostatique est dimensionné pour doser du liquide. Si vous lui fournissez un mélange de liquide et de vapeur, l’évaporateur sera sous-alimenté, car la vapeur occupe un volume bien plus important à masse égale.

Selon l’exemple de la vidéo : si la température de saturation à la pression mesurée côté haute pression est de 100 °F (37,8 °C) et que la température de la conduite liquide est de 90 °F (32,2 °C), le sous-refroidissement est de 10 °F (5,6 °C).

Conseil pour l’examen : Les candidats confondent souvent le côté du système auquel correspond chaque mesure. Retenez l’ordre du cycle : l’évaporateur produit de la vapeur, donc la surchauffe se mesure sur la vapeur côté basse pression ; le condenseur produit du liquide, donc le sous-refroidissement se mesure sur le liquide côté haute pression.



Comparaison des deux mesures

	Surchauffe	Sous-refroidissement
État du fluide frigorigène	Vapeur	Liquide
Côté du circuit	Basse pression	Haute pression
Mesure après	L’évaporateur	Le condenseur
Point de mesure	Conduite d’aspiration, avant le compresseur	Conduite liquide, avant l’organe de détente
Protège	Le compresseur	L’organe de détente
Température de référence	Température de saturation à l’évaporation	Température de saturation à la condensation

Ensemble, les deux relevés vous indiquent si le système est correctement chargé. Aucun ne suffit à lui seul pour conclure — c’est précisément pourquoi un technicien effectue les deux mesures avant de prendre une bouteille.



Diagnostiquer les pannes à partir des relevés

C’est ici que ces deux valeurs révèlent toute leur utilité. La vidéo en résume clairement l’interprétation :

« Une surchauffe trop faible peut signifier que du liquide arrive au compresseur. Mauvaise nouvelle. »

Voici comment interpréter chaque situation :

• Surchauffe trop faible — du fluide frigorigène liquide atteint probablement le compresseur. Les causes possibles comprennent une surcharge, un détendeur thermostatique qui suralimente l’évaporateur ou dont le bulbe est défectueux, ou encore un bulbe qui s’est détaché de la conduite d’aspiration. Intervenez rapidement ; les retours de liquide détruisent les compresseurs.
• Surchauffe trop élevée — le système manque de fluide frigorigène, ou l’évaporateur n’en reçoit pas assez. Comme l’explique la vidéo, cela indique que le fluide frigorigène s’est vaporisé trop tôt dans le serpentin, ce qui réduit la puissance frigorifique et l’efficacité. Recherchez aussi un filtre déshydrateur bouché, un détendeur thermostatique obstrué ou qui sous-alimente l’évaporateur, ou un débit d’air insuffisant sur l’évaporateur.
• Sous-refroidissement trop faible — charge insuffisante ou vaporisation instantanée dans la conduite liquide. Une restriction en amont du point de mesure ou une grande hauteur de remontée du liquide sans sous-refroidissement suffisant peuvent en être la cause.
• Sous-refroidissement trop élevé — surcharge ou restriction côté condenseur provoquant une accumulation de liquide dans le serpentin. Un condenseur partiellement bouché ou un serpentin encrassé produisent le même effet en augmentant la pression de refoulement.

Retenez cette tendance : une charge insuffisante tend à augmenter la surchauffe et à réduire le sous-refroidissement, tandis qu’une surcharge tend à produire l’effet inverse. Lorsque les deux relevés orientent le diagnostic dans la même direction, vous pouvez être confiant. Lorsqu’ils se contredisent, suspectez une restriction ou un défaut de l’organe de détente plutôt qu’un problème de charge.



Valeurs cibles habituelles

Les valeurs citées dans la vidéo constituent un bon point de départ pour la plupart des systèmes à détente directe :

• Surchauffe : 10 à 20 °F (5,6 à 11,1 °C), selon le type de système et la charge thermique.
• Sous-refroidissement : 8 à 15 °F (4,4 à 8,3 °C) sur la plupart des systèmes.

Mais c’est la mise en garde finale de la vidéo qu’il faut retenir :

« Référez-vous toutefois toujours aux spécifications du fabricant. »

Les valeurs cibles varient énormément selon les types de systèmes. Un évaporateur noyé, une centrale frigorifique basse température, une pompe à chaleur fonctionnant en mode chauffage et un petit système bi-bloc à tube capillaire nécessitent tous des valeurs différentes. Les détendeurs électroniques des équipements modernes permettent souvent une surchauffe plus faible que ne le tolérerait un détendeur thermostatique mécanique. Utilisez les plages générales pour vérifier la cohérence des relevés, et la plaque signalétique ou la fiche de mise en service comme référence pour les spécifications.



Leur importance dans le cadre du règlement (UE) 2024/573

La surchauffe et le sous-refroidissement sont des mesures de performance, mais ils vous aident également à respecter vos obligations au titre du règlement (UE) 2024/573.

• L’art. 4 impose aux exploitants de prendre des précautions pour prévenir les rejets involontaires de gaz à effet de serre fluorés et de veiller à ce que les réparations soient effectuées dans les meilleurs délais lorsqu’une fuite est détectée. Diagnostiquer une charge insuffisante par la mesure aide à distinguer une fuite éventuelle d’une restriction produisant des symptômes similaires. Ajouter du fluide frigorigène ne satisfait pas à l’obligation de réparer une fuite détectée.
• L’art. 5 fixe les exigences de contrôle d’étanchéité pour les équipements concernés contenant des gaz énumérés à l’annexe I à partir de 5 tonnes équivalent CO₂, ou des gaz énumérés à l’annexe II, section 1, à partir de 1 kg, sous réserve des exemptions. Les intervalles habituels sont de 12, 6 et 3 mois aux seuils respectifs de 5, 50 et 500 tonnes équivalent CO₂, ou de 1, 10 et 100 kg. Ces intervalles sont doublés lorsqu’un système de détection des fuites est installé. Savoir reconnaître sur les manomètres les signes d’une véritable perte de charge en fluide frigorigène vous aide à déterminer si un système nécessite un contrôle immédiat.
• L’art. 8 impose la récupération des gaz à effet de serre fluorés présents dans les équipements fixes de réfrigération, de climatisation et de pompe à chaleur par du personnel possédant la certification appropriée. Après la mise hors service, les gaz récupérés doivent être recyclés, régénérés ou détruits. Une interprétation correcte du sous-refroidissement aide à éviter une récupération et une recharge inutiles lorsque le système présente un défaut mécanique. L’art. 4 interdit les rejets intentionnels lorsqu’ils ne sont pas techniquement nécessaires à l’utilisation prévue.
• L’art. 10, conjointement avec le règlement d’exécution (UE) 2024/2215, établit les exigences de certification. L’annexe I du règlement d’exécution définit les connaissances et les compétences pratiques évaluées pour le certificat A1, notamment la surchauffe, le sous-refroidissement, les contrôles des systèmes et la manipulation des fluides frigorigènes.

Point clé : Chaque raccordement inutile de manomètres à un système risque de provoquer une petite émission à la prise de service. Effectuer d’emblée des relevés précis et savoir les interpréter réduit la fréquence des interventions nécessitant une ouverture du circuit.



Leur place dans l’évaluation du certificat A1 de l’UE relatif aux gaz à effet de serre fluorés

La surchauffe et le sous-refroidissement concernent plusieurs thèmes de l’édition UE :

• Thermodynamique et cycle frigorifique — les principes de saturation, de chaleur latente et de chaleur sensible, ainsi que la lecture du cycle sur un diagramme pression-enthalpie.
• Compresseurs, Condenseurs, Évaporateurs et Détendeurs — le comportement des composants du système et les effets d’un débit de fluide frigorigène insuffisant ou excessif.
• Contrôles avant mise en service et après maintenance — la vérification du fonctionnement du système et la consignation des résultats des essais.
• Détection des fuites — la reconnaissance des symptômes d’une perte de charge en fluide frigorigène et leur distinction par rapport aux défauts mécaniques.
• Manipulation des fluides frigorigènes et récupération — l’identification de l’état sous-refroidi, saturé ou surchauffé du fluide frigorigène, et l’utilisation de la bonne méthode de charge et de la bonne quantité.

L’évaluation du certificat A1 de l’UE relatif aux gaz à effet de serre fluorés comprend des épreuves théoriques et pratiques conformément au règlement d’exécution (UE) 2024/2215. Le programme couvre les définitions de la surchauffe et du sous-refroidissement, l’interprétation des données pression-température, le raccordement des manomètres en limitant les émissions au minimum et l’utilisation d’instruments de mesure pour les contrôles d’étanchéité indirects. Le choix du bon point de mesure est essentiel : une température relevée sur la mauvaise section de tuyauterie ne peut pas servir au calcul prévu.



Comment F-Gas Exam Prep vous accompagne

La surchauffe et le sous-refroidissement illustrent bien un sujet dont connaître la définition ne suffit pas pour répondre à une question d’examen. Les questions de type examen peuvent vous demander d’interpréter une série de relevés, de choisir le point de mesure ou d’identifier le défaut qui produit une combinaison donnée de surchauffe élevée et de sous-refroidissement faible.

L’application F-Gas Pro – Préparation à l’examen A1 propose un entraînement à l’évaluation du certificat A1 de l’UE :

• Plus de 540 questions de type examen réparties sur 15 thèmes, avec un entraînement par thème.
• Examens blancs chronométrés pour vous entraîner à répondre dans un temps limité.
• Fiches de révision pour revoir les définitions et les notions clés.
• 12 calculateurs pour vous aider dans vos calculs.
• Des explications détaillées pour chaque réponse, afin de comprendre pourquoi une réponse est correcte.

L’application est disponible sur iOS et Android. C’est un outil de révision indépendant, sans affiliation à un organisme de certification, qui ne remplace ni une formation agréée ni un examen. Entraînez-vous à effectuer correctement les deux mesures et à les interpréter ensemble pour préparer l’épreuve théorique et l’évaluation pratique.
