Sobrecalentamiento y subenfriamiento: las dos mediciones que todo técnico de gases fluorados debe dominar

Pregunte a cualquier técnico frigorista experimentado qué dos valores le aportan más información sobre un sistema y casi siempre obtendrá la misma respuesta: sobrecalentamiento y subenfriamiento. Se miden en pocos minutos, no requieren más equipo que unos manómetros y una buena sonda de temperatura y, en conjunto, indican si la carga es correcta, si el dispositivo de expansión funciona y si el compresor corre peligro.

Para quienes se preparan para el examen del certificado A1 de gases fluorados de la UE, estas dos mediciones son relevantes tanto para la evaluación práctica como para la prueba teórica. Comprenderlas ayuda a aplicar varias partes del temario.





Qué indica realmente el sobrecalentamiento

El sobrecalentamiento es la diferencia entre la temperatura de un refrigerante en estado de vapor y su punto de ebullición a una presión determinada. Como se explica en el vídeo:

“Nos indica cuánto calor ha absorbido el refrigerante después de haberse evaporado por completo en el evaporador.”

La última parte de la frase es la clave. Una vez que el refrigerante se ha evaporado por completo, el calor adicional que absorbe eleva su temperatura en lugar de cambiar su estado; ese aumento de temperatura por encima de la de saturación es el sobrecalentamiento.

Se mide en la línea de aspiración, justo antes de que el refrigerante entre en el compresor. El motivo es puramente práctico: confirma que al compresor solo llega vapor, no líquido. El refrigerante líquido es incompresible, por lo que un golpe de líquido en los cilindros puede dañar las válvulas, romper sus láminas o, en casos graves, destruir el compresor.

El cálculo es sencillo:

1. Lea la presión de aspiración en la toma de servicio.

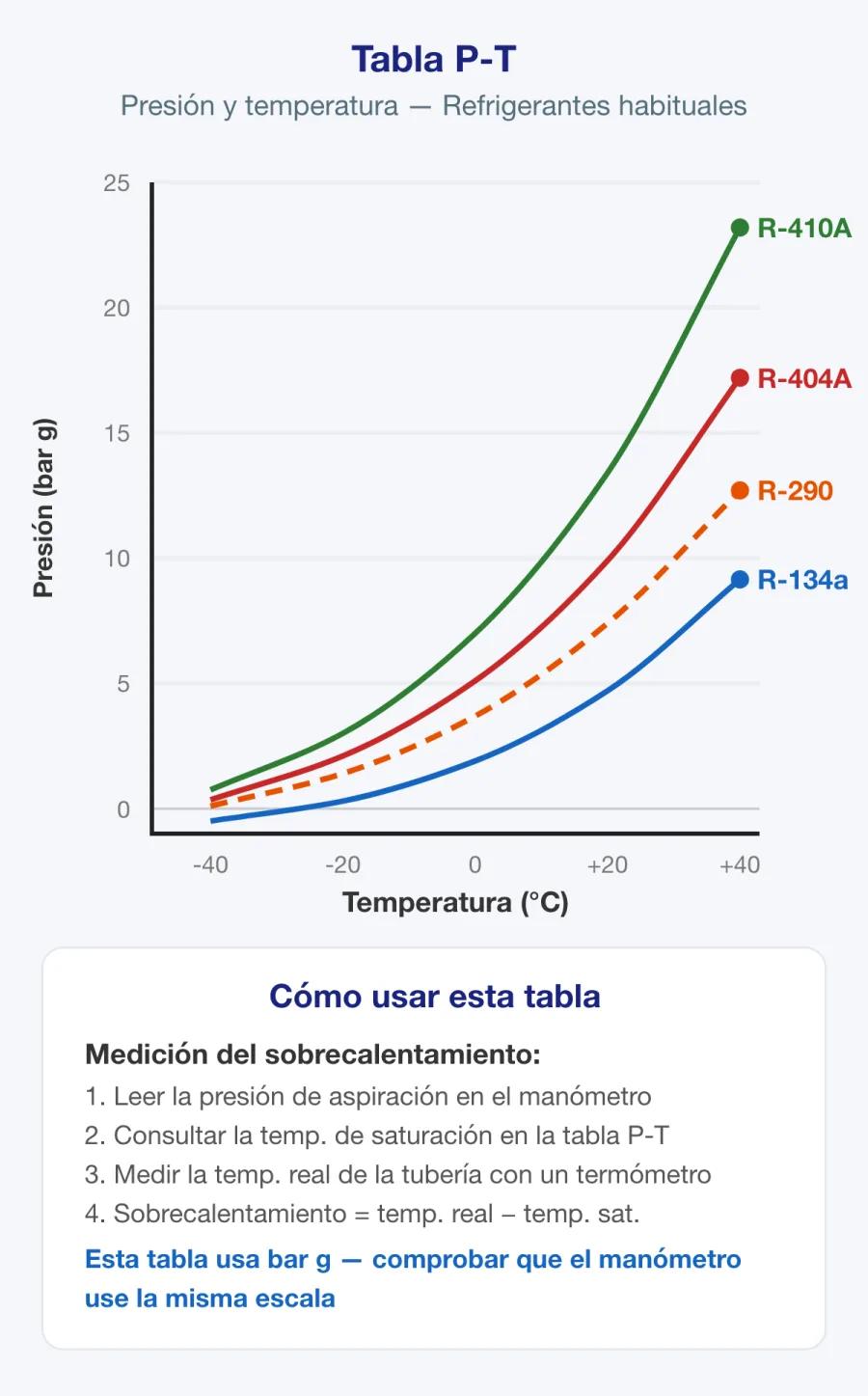

2. Convierta esa presión en la temperatura de saturación del refrigerante utilizado mediante una tabla de presión-temperatura o la tabla integrada en su manómetro.
3. Mida la temperatura real de la línea de aspiración con una sonda de pinza o de superficie.
4. Reste la temperatura de saturación a la temperatura de la línea.

En el ejemplo resuelto del vídeo, si el punto de ebullición a la presión medida es de 40 °F (4,4 °C) y la temperatura real de la línea es de 55 °F (12,8 °C), el sobrecalentamiento es de 15 °F (8,3 °C).



Qué indica realmente el subenfriamiento

El subenfriamiento es el fenómeno inverso. Indica cuánto está la temperatura del refrigerante líquido por debajo de su punto de condensación a una presión determinada: cuánto se ha enfriado el refrigerante después de condensarse por completo en el condensador.

Se mide en la línea de líquido, justo antes del dispositivo de expansión. De nuevo, el motivo es práctico: un subenfriamiento adecuado garantiza que en la válvula de expansión termostática o el tubo capilar solo entre líquido, no gas flash. Una VET está dimensionada para dosificar líquido. Si recibe una mezcla de líquido y vapor, alimentará insuficientemente el evaporador, porque el vapor ocupa mucho más volumen para la misma masa.

Siguiendo el ejemplo del vídeo, si la temperatura de saturación a la presión medida en el lado de alta es de 100 °F (37,8 °C) y la temperatura de la línea de líquido es de 90 °F (32,2 °C), el subenfriamiento es de 10 °F (5,6 °C).

Consejo para el examen: Los candidatos suelen confundir a qué lado del sistema corresponde cada medición. Recuerde la secuencia del ciclo: el evaporador produce vapor, por lo que el sobrecalentamiento se mide en el vapor del lado de baja presión; el condensador produce líquido, por lo que el subenfriamiento se mide en el líquido del lado de alta presión.



Comparación directa

	Sobrecalentamiento	Subenfriamiento
Estado del refrigerante	Vapor	Líquido
Lado de presión	Lado de baja presión	Lado de alta presión
Se mide después del	Evaporador	Condensador
Punto de medición	Línea de aspiración, antes del compresor	Línea de líquido, antes del dispositivo de expansión
Protege	El compresor	El dispositivo de expansión
Se compara con	Temperatura de saturación de evaporación	Temperatura de saturación de condensación

Ambas lecturas, consideradas conjuntamente, indican si el sistema tiene la carga correcta. Ninguna es concluyente por sí sola; precisamente por eso, un técnico toma ambas antes de recurrir a una bombona.



Diagnóstico de averías a partir de las lecturas

Aquí es donde estos dos valores demuestran su utilidad. El vídeo resume bien su interpretación:

“Un sobrecalentamiento demasiado bajo podría indicar que está llegando líquido al compresor. Una mala señal.”

Así se interpreta cada situación:

• Sobrecalentamiento demasiado bajo — es probable que esté llegando refrigerante líquido al compresor. Entre las causas están una sobrecarga, una VET que alimenta en exceso o cuyo bulbo sensor ha fallado, o un bulbo que se ha soltado de la línea de aspiración. Actúe con rapidez; el retorno de líquido destruye los compresores.
• Sobrecalentamiento demasiado alto — el sistema tiene una carga insuficiente o el evaporador no recibe suficiente refrigerante. Como explica el vídeo, esto indica que el refrigerante se ha evaporado demasiado pronto en el serpentín, lo que reduce la potencia frigorífica y la eficiencia. Compruebe también si hay un filtro deshidratador obstruido, una VET con una restricción o que alimenta insuficientemente, o un caudal de aire insuficiente en el evaporador.
• Subenfriamiento demasiado bajo — carga insuficiente o formación de gas flash en la línea de líquido. Puede deberse a una restricción aguas arriba del punto de medición o a un tramo vertical ascendente de líquido de gran altura sin subenfriamiento suficiente.
• Subenfriamiento demasiado alto — una sobrecarga o una restricción en el lado del condensador que provoca la acumulación de líquido en el serpentín. Un condensador parcialmente obstruido o un serpentín sucio pueden producir el mismo efecto al elevar la presión de descarga.

Observe el patrón: una carga insuficiente tiende a aumentar el sobrecalentamiento y reducir el subenfriamiento, mientras que una sobrecarga tiende a producir el efecto contrario. Cuando ambas lecturas apuntan al mismo diagnóstico, puede confiar en él. Cuando se contradicen, sospeche de una restricción o de un fallo del dispositivo de expansión en lugar de un problema de carga.



Valores objetivo habituales

Las cifras citadas en el vídeo son un buen punto de partida para la mayoría de los sistemas de expansión directa:

• Sobrecalentamiento: de 10 a 20 °F (de 5,6 a 11,1 °C), según el tipo de sistema y la carga térmica.
• Subenfriamiento: de 8 a 15 °F (de 4,4 a 8,3 °C) es habitual en la mayoría de los sistemas.

Pero la advertencia final del vídeo es lo que conviene memorizar:

“Pero consulte siempre las especificaciones del fabricante.”

Los valores objetivo varían enormemente entre tipos de sistemas. Un evaporador inundado, una central frigorífica de baja temperatura, una bomba de calor en modo calefacción y un pequeño equipo partido con tubo capilar requieren valores distintos. Las válvulas de expansión electrónicas de los equipos modernos suelen trabajar con un sobrecalentamiento más ajustado del que toleraría una VET mecánica. Utilice los intervalos genéricos para comprobar si las lecturas son razonables, y la placa de características o la hoja de puesta en servicio como especificación.



Por qué es importante según el Reglamento (UE) 2024/573

El sobrecalentamiento y el subenfriamiento son mediciones del rendimiento, pero también ayudan a cumplir las obligaciones del Reglamento (UE) 2024/573.

• Art. 4 exige a los operadores tomar precauciones para prevenir la liberación no intencionada de gases de efecto invernadero fluorados y garantizar que se efectúen reparaciones sin demora injustificada cuando se detecte una fuga. Diagnosticar una carga baja mediante mediciones ayuda a distinguir una posible fuga de una restricción que produce síntomas similares. Añadir refrigerante no cumple la obligación de reparar una fuga detectada.
• Art. 5 establece los requisitos de control de fugas para los aparatos sujetos a sus disposiciones que contengan gases enumerados en el anexo I a partir de 5 toneladas equivalentes de CO₂, o gases enumerados en el anexo II, sección 1, a partir de 1 kg, con las exenciones aplicables. Los intervalos ordinarios son de 12, 6 y 3 meses para los umbrales de 5, 50 y 500 toneladas equivalentes de CO₂, o de 1, 10 y 100 kg, respectivamente. Estos intervalos se duplican cuando se instala un sistema de detección de fugas. Comprender cómo se refleja una pérdida real de carga en los manómetros ayuda a decidir si un sistema necesita un control inmediato.
• Art. 8 exige que la recuperación de gases fluorados de los aparatos fijos de refrigeración, aire acondicionado y bombas de calor la realice personal debidamente certificado. Tras el desmantelamiento, los gases recuperados deben reciclarse, regenerarse o destruirse. Interpretar correctamente el subenfriamiento ayuda a evitar la extracción y recarga innecesarias de refrigerante cuando el sistema presenta una avería mecánica. El art. 4 prohíbe la liberación intencionada cuando no sea técnicamente necesaria para el uso previsto.
• Art. 10, junto con el Reglamento de Ejecución (UE) 2024/2215, establece los requisitos de certificación. El anexo I del Reglamento de Ejecución recoge los conocimientos y las competencias prácticas evaluados para el certificado A1, incluidos el sobrecalentamiento, el subenfriamiento, las comprobaciones del sistema y la manipulación de refrigerantes.

Punto clave: Cada conexión innecesaria de manómetros a un sistema entraña el riesgo de una pequeña emisión en la toma de servicio. Obtener lecturas precisas desde el principio y saber interpretarlas reduce la frecuencia con la que es necesario acceder al circuito.



Dónde se trata en la evaluación del certificado A1 de gases fluorados de la UE

El sobrecalentamiento y el subenfriamiento se relacionan con varios temas de la edición de la UE:

• Termodinámica y ciclo frigorífico — los fundamentos teóricos de la saturación, el calor latente y el calor sensible, y la interpretación del ciclo en un diagrama de presión-entalpía.
• Compresores, Condensadores, Evaporadores y Válvulas de expansión — el comportamiento de los componentes del sistema y los efectos de un caudal de refrigerante insuficiente o excesivo.
• Comprobaciones previas a la puesta en marcha y posteriores al mantenimiento — la comprobación del funcionamiento del sistema y el registro de los resultados de los ensayos.
• Detección de fugas — el reconocimiento de los síntomas de pérdida de carga y su diferenciación de las averías mecánicas.
• Manipulación de refrigerantes y recuperación — la identificación de si el refrigerante está subenfriado, saturado o sobrecalentado, y el uso del método y la cantidad de carga correctos.

La evaluación del certificado A1 de gases fluorados de la UE incluye pruebas teóricas y prácticas conforme al Reglamento de Ejecución (UE) 2024/2215. El temario abarca las definiciones de sobrecalentamiento y subenfriamiento, la interpretación de datos de presión-temperatura, la conexión de manómetros con emisiones mínimas y el uso de instrumentos de medición para controles indirectos de fugas. Seleccionar el punto de medición correcto es esencial: una lectura de temperatura tomada en un tramo de tubería incorrecto no sirve para el cálculo previsto.
