Parowy sprężarkowy obieg chłodniczy: poprawny opis techniczny

Jeśli przygotowujesz się do egzaminu na unijny certyfikat A1 w zakresie F-gazów, musisz rozumieć parowy sprężarkowy obieg chłodniczy. Stanowi on podstawę działania praktycznie każdego klimatyzatora, chłodziarki, chillera i pompy ciepła, przy których będziesz pracować. Ten artykuł wyjaśnia obieg element po elemencie i przemianę po przemianie, na podstawie materiału technicznego z kanału AEC Learn.





Cztery podstawowe elementy

Każdy parowy sprężarkowy układ chłodniczy, od domowej chłodziarki po przemysłowy chiller, opiera się na tych samych czterech elementach:

• Sprężarka — podnosi ciśnienie i temperaturę pary czynnika chłodniczego
• Skraplacz — oddaje ciepło do otoczenia, skraplając parę do postaci cieczy
• Zawór rozprężny (lub rurka kapilarna/TEV) — gwałtownie obniża ciśnienie
• Parownik — pobiera ciepło z chłodzonej przestrzeni, powodując wrzenie cieczy i jej ponowną przemianę w parę

„Czynnik chłodniczy przepływa przez te elementy w zamkniętym obiegu, zmieniając ciśnienie, temperaturę i fazę, aby przenosić ciepło z jednego miejsca do drugiego.”

Warto zapamiętać to jedno zdanie. Chłodzenie nie wytwarza zimna — przenosi ciepło, wykorzystując zależność między ciśnieniem a temperaturą wrzenia. Zrozumienie tej zależności pomaga zrozumieć pozostałe etapy obiegu.



Cztery przemiany termodynamiczne

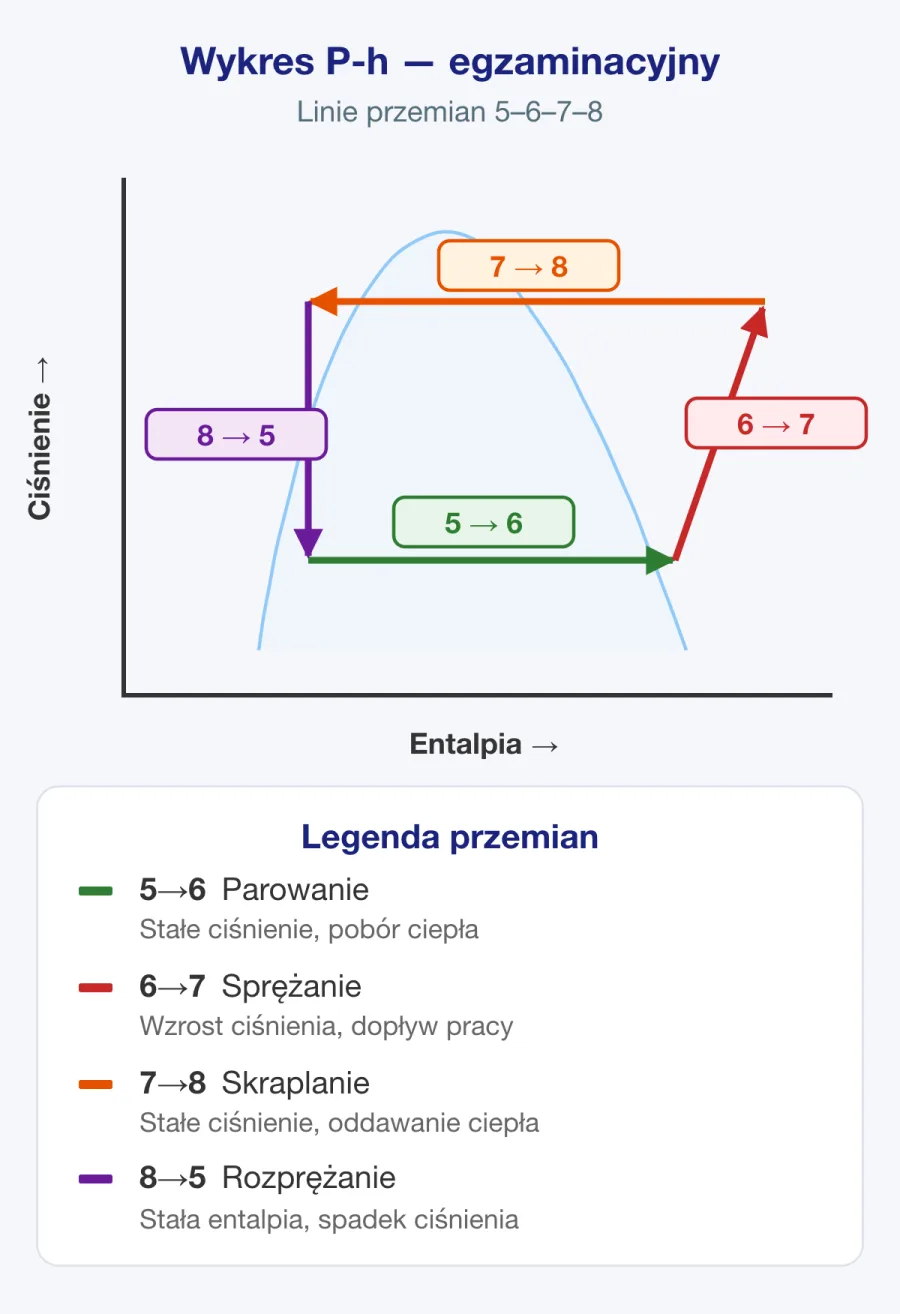

Inżynierowie przedstawiają obieg na wykresach ciśnienie–entalpia (p-h) i temperatura–entropia (T-s), używając czterech ponumerowanych punktów stanu. Musisz umieć opisać stan czynnika chłodniczego w każdym z nich.

Sprężanie (od punktu 1 do 2)

Czynnik chłodniczy wpływa do sprężarki jako para nasycona o niskim ciśnieniu i niskiej temperaturze. Sprężarka spręża czynnik (w idealnym przypadku izentropowo), znacznie podnosząc zarówno ciśnienie, jak i temperaturę. W punkcie 2 czynnik chłodniczy ma postać pary przegrzanej o wysokim ciśnieniu i wysokiej temperaturze.

Skraplanie (od punktu 2 do 3)

Gorąca para wpływa do skraplacza i oddaje ciepło do otoczenia — zwykle do otaczającego powietrza lub wody chłodzącej. Jest to izobaryczne oddawanie ciepła: ciśnienie pozostaje stałe, podczas gdy czynnik chłodniczy skrapla się z pary do cieczy. W punkcie 3 występuje ciecz nasycona o wysokim ciśnieniu.

Rozprężanie (od punktu 3 do 4)

Ciecz przepływa następnie przez zawór rozprężny lub rurkę kapilarną. Jest to przemiana izentalpowa — entalpia pozostaje stała, a ciśnienie gwałtownie spada.

„W rezultacie część cieczy gwałtownie odparowuje, ochładzając mieszaninę. W punkcie 4 występuje mieszanina cieczy i pary o niskim ciśnieniu, gotowa do pobierania ciepła.”

To zjawisko powstawania pary podczas rozprężania bywa błędnie rozumiane. W samym zaworze ciepło nie jest ani doprowadzane, ani odprowadzane; spadek temperatury wynika wyłącznie z obniżenia ciśnienia i częściowego odparowania.

Parowanie (od punktu 4 do 1)

Na koniec zimna mieszanina cieczy i pary wpływa do parownika i pobiera ciepło z chłodzonej przestrzeni lub produktu. Jest to kolejna przemiana izobaryczna, lecz tym razem polega na pobieraniu ciepła. Ciecz całkowicie odparowuje, a w punkcie 1 czynnik chłodniczy ponownie ma postać pary o niskim ciśnieniu — gotowej do rozpoczęcia kolejnego obiegu.

Kluczowa informacja: Sprężanie podnosi ciśnienie i temperaturę. Skraplanie odprowadza ciepło przy stałym ciśnieniu. Rozprężanie obniża ciśnienie i temperaturę bez zmiany entalpii. Parowanie pobiera ciepło, zamieniając ciecz w parę. Następnie obieg się powtarza.



Tryb chłodzenia a tryb pompy ciepła

Parowy sprężarkowy obieg chłodniczy ma dwa główne zastosowania:

1. Tryb chłodzenia — układ pobiera ciepło z wnętrza i oddaje je na zewnątrz. To podstawowa zasada działania klimatyzatorów i chłodziarek.
2. Tryb ogrzewania (pompa ciepła) — kierunek przepływu ciepła zostaje odwrócony: ciepło jest pobierane z powietrza zewnętrznego i oddawane wewnątrz, nawet gdy temperatura na zewnątrz jest niska.

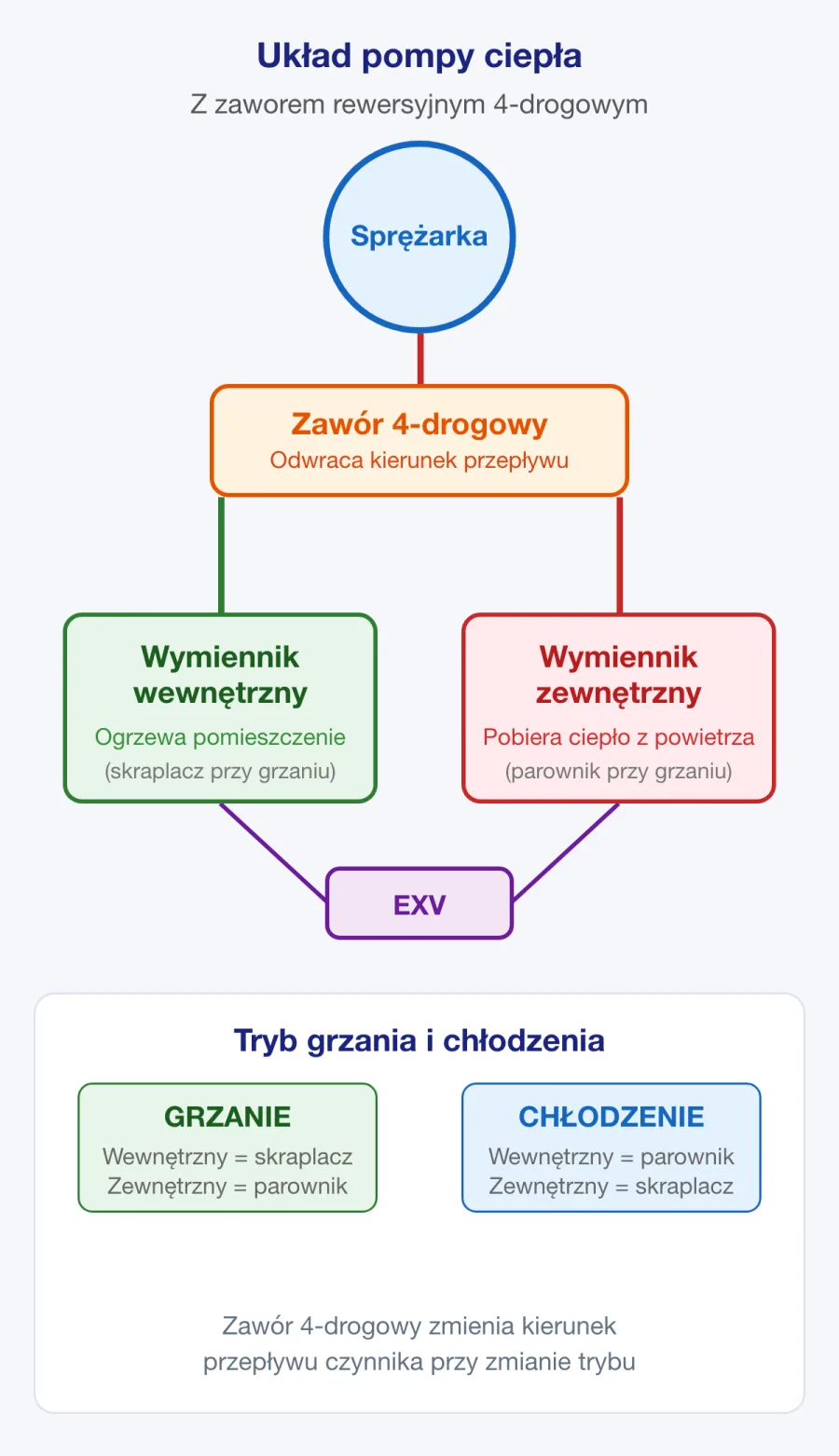

Nowoczesny układ typu split przełącza się między tymi trybami za pomocą zaworu rewersyjnego — zaworu czterodrogowego zamontowanego w pobliżu sprężarki:

• W trybie chłodzenia kieruje gorący czynnik chłodniczy o wysokim ciśnieniu ze sprężarki do wymiennika zewnętrznego, który pełni funkcję skraplacza.
• W trybie ogrzewania zmienia kierunek przepływu tak, aby wymiennik wewnętrzny stał się skraplaczem, a wymiennik zewnętrzny — parownikiem.

Wskazówka egzaminacyjna: Musisz umieć wskazać, który wymiennik pełni funkcję skraplacza w trybie ogrzewania. Pamiętaj: skraplaczem jest zawsze wymiennik oddający ciepło — wewnętrzny w trybie ogrzewania, zewnętrzny w trybie chłodzenia.



Pomiar efektywności: COP i EER

Zarówno na egzaminie, jak i w dokumentacji producentów spotkasz dwa wskaźniki efektywności. W unijnych specyfikacjach urządzeń EER wykorzystuje wydajność chłodniczą i pobór mocy elektrycznej wyrażone w tych samych jednostkach, zgodnie z definicją w rozporządzeniu Komisji (UE) nr 206/2012.

Wskaźnik	Definicja	Jednostki
COP (chłodzenie)	Ciepło odebrane ze środowiska o niskiej temperaturze ÷ praca doprowadzona do sprężarki	Bezwymiarowy
COP (ogrzewanie)	Ciepło dostarczone do środowiska o wysokiej temperaturze ÷ praca doprowadzona do sprężarki	Bezwymiarowy
EER	Wydajność chłodnicza (kW) ÷ pobór mocy elektrycznej (kW), w określonych warunkach znamionowych	Bezwymiarowy

Dobrze zoptymalizowany układ maksymalizuje pobieranie ciepła przy minimalnej pracy sprężarki — innymi słowy, wysoki COP lub EER oznacza bardziej efektywny układ. W praktyce dobór czynnika chłodniczego, typ sprężarki i konstrukcja wymienników ciepła wpływają na efektywność oraz, co ma kluczowe znaczenie w pracy z F-gazami, na oddziaływanie na środowisko.

Łączy to teorię z przestrzeganiem przepisów dotyczących F-gazów. Zasady stopniowego ograniczania ilości HFC i zakazy dotyczące produktów wynikające z rozporządzenia (UE) 2024/573 skłaniają branżę do stosowania czynników chłodniczych o niższym GWP. Technicy muszą rozumieć, jak dobór czynnika chłodniczego wiąże się z efektywnością obiegu.



Obieg idealny a rzeczywistość

Na papierze obieg przebiega po idealnej ścieżce na wykresach termodynamicznych. W praktyce rzeczywiste układy odbiegają od ideału, przede wszystkim z powodu nieodwracalności przemian:

• Spadków ciśnienia podczas przepływu czynnika chłodniczego przez rury, wymienniki ciepła i elementy układu
• Niepożądanej wymiany ciepła z otoczeniem na długości rurociągów

Zjawiska te obniżają całkowitą efektywność i powodują, że rzeczywisty przebieg obiegu odbiega od idealnych krzywych na wykresach p-h lub T-s. Wyjaśnia to, dlaczego zmierzone przegrzanie, przechłodzenie i ciśnienia robocze nie odpowiadają dokładnie wartościom podręcznikowym. Diagnozowanie układu wymaga zrozumienia obiegu idealnego, aby móc rozpoznać istotne odchylenia.

Ważne: Nadmierny spadek ciśnienia lub nietypowo duży dopływ ciepła do przewodu ssawnego to nie tylko problem efektywności — może maskować lub naśladować objawy niedoboru czynnika chłodniczego spowodowanego wyciekiem. Umiejętność odróżnienia rzeczywistego wycieku od problemu z konstrukcją układu jest podstawową kompetencją zawodową.



Dlaczego ma to znaczenie na egzaminie F-gazowym

Parowy sprężarkowy obieg chłodniczy jest omawiany w temacie Termodynamika w unijnej wersji aplikacji. Należy do wymagań z zakresu podstaw termodynamiki dla certyfikatu A1 zgodnie z rozporządzeniem wykonawczym (UE) 2024/2215. Na egzamin teoretyczny musisz rozumieć:

• Funkcję każdego z czterech elementów
• Stan czynnika chłodniczego (ciśnienie, temperaturę, fazę) w każdym punkcie obiegu
• Znaczenie przemian izobarycznych, izentropowych i izentalpowych
• Zależność między ciśnieniem a temperaturą nasycenia
• Co wyraża COP i dlaczego ma znaczenie

Jest to także podstawa egzaminu praktycznego: bez dobrego zrozumienia obiegu nie można prawidłowo interpretować wskazań manometrów, sprawdzać przegrzania i przechłodzenia ani diagnozować wycieków. Diagnostykę wycieków obejmuje temat Wykrywanie wycieków. Niezależnie od tego, czy dobierasz wielkość urządzeń, analizujesz obciążenia, czy wybierasz czynniki chłodnicze w ramach stopniowego ograniczania ilości HFC, zrozumienie tego obiegu jest niezbędne.
