Il ciclo frigorifero a compressione di vapore: una spiegazione tecnicamente corretta

Per prepararsi all’esame per il certificato A1 UE sui gas fluorurati, è necessario comprendere il ciclo frigorifero a compressione di vapore. È alla base di praticamente ogni climatizzatore, frigorifero, refrigeratore e pompa di calore su cui si interviene. Questo articolo spiega il ciclo componente per componente, processo per processo, prendendo spunto da un video tecnico del canale AEC Learn.





I quattro componenti essenziali

Ogni impianto a compressione di vapore, dal frigorifero domestico al refrigeratore industriale, si basa sugli stessi quattro componenti:

• Compressore — aumenta la pressione e la temperatura del vapore di refrigerante
• Condensatore — cede calore all’ambiente circostante, condensando il vapore in liquido
• Valvola di espansione (o tubo capillare/TEV) — riduce bruscamente la pressione
• Evaporatore — assorbe calore dall’ambiente da raffreddare, facendo bollire il liquido e trasformandolo nuovamente in vapore

“Il refrigerante attraversa questi componenti in un circuito chiuso, variando pressione, temperatura e fase per trasferire calore da un luogo all’altro.”

Vale la pena memorizzare questa frase. La refrigerazione non crea il freddo: trasferisce il calore, sfruttando la relazione tra pressione e punto di ebollizione. Comprendere questa relazione aiuta a capire il resto del ciclo.



I quattro processi termodinamici

In ambito ingegneristico, il ciclo viene rappresentato sui diagrammi pressione-entalpia (p-h) e temperatura-entropia (T-s), utilizzando quattro punti di stato numerati. Occorre saper descrivere le condizioni del refrigerante in ciascun punto.

Compressione (dal punto 1 al punto 2)

Il refrigerante entra nel compressore come vapore saturo a bassa pressione e bassa temperatura. Il compressore esegue una compressione, idealmente isoentropica, aumentando significativamente sia la pressione sia la temperatura. Al punto 2 il refrigerante è un vapore surriscaldato ad alta pressione e alta temperatura.

Condensazione (dal punto 2 al punto 3)

Il vapore caldo entra nel condensatore e cede calore all’ambiente circostante, generalmente all’aria ambiente o all’acqua di raffreddamento. Si tratta di una cessione di calore isobara: la pressione rimane costante mentre il refrigerante condensa, passando da vapore a liquido. Al punto 3 si ha un liquido saturo ad alta pressione.

Espansione (dal punto 3 al punto 4)

Il liquido attraversa quindi la valvola di espansione o il tubo capillare. Si tratta di un processo isoentalpico: l’entalpia rimane costante mentre la pressione diminuisce bruscamente.

“Di conseguenza, una parte del liquido vaporizza istantaneamente, raffreddando la miscela. Al punto 4 si ha una miscela liquido-vapore a bassa pressione, pronta ad assorbire calore.”

Questo effetto di formazione di “gas flash” può essere frainteso. Nella valvola stessa non viene aggiunto né sottratto calore; la diminuzione della temperatura deriva esclusivamente dalla riduzione della pressione e dalla vaporizzazione parziale.

Evaporazione (dal punto 4 al punto 1)

Infine, la miscela fredda di liquido e vapore entra nell’evaporatore e assorbe calore dall’ambiente o dal prodotto da raffreddare. Anche questo è un processo isobaro, ma questa volta si tratta di assorbimento di calore. Il liquido vaporizza completamente e, al punto 1, il refrigerante è nuovamente un vapore a bassa pressione, pronto a ricominciare il ciclo.

Punto chiave: La compressione aumenta pressione e temperatura. La condensazione sottrae calore a pressione costante. L’espansione riduce pressione e temperatura senza modificare l’entalpia. L’evaporazione assorbe calore, trasformando il liquido in vapore. Quindi il ciclo si ripete.



Modalità raffreddamento e modalità pompa di calore

Il ciclo a compressione di vapore ha due applicazioni principali:

1. Modalità raffreddamento — l’impianto assorbe calore dall’ambiente interno e lo cede all’esterno. È il principio fondamentale alla base di climatizzatori e frigoriferi.
2. Modalità riscaldamento (pompa di calore) — la direzione del trasferimento di calore si inverte: il calore viene assorbito dall’aria esterna e ceduto all’interno, anche quando la temperatura esterna è bassa.

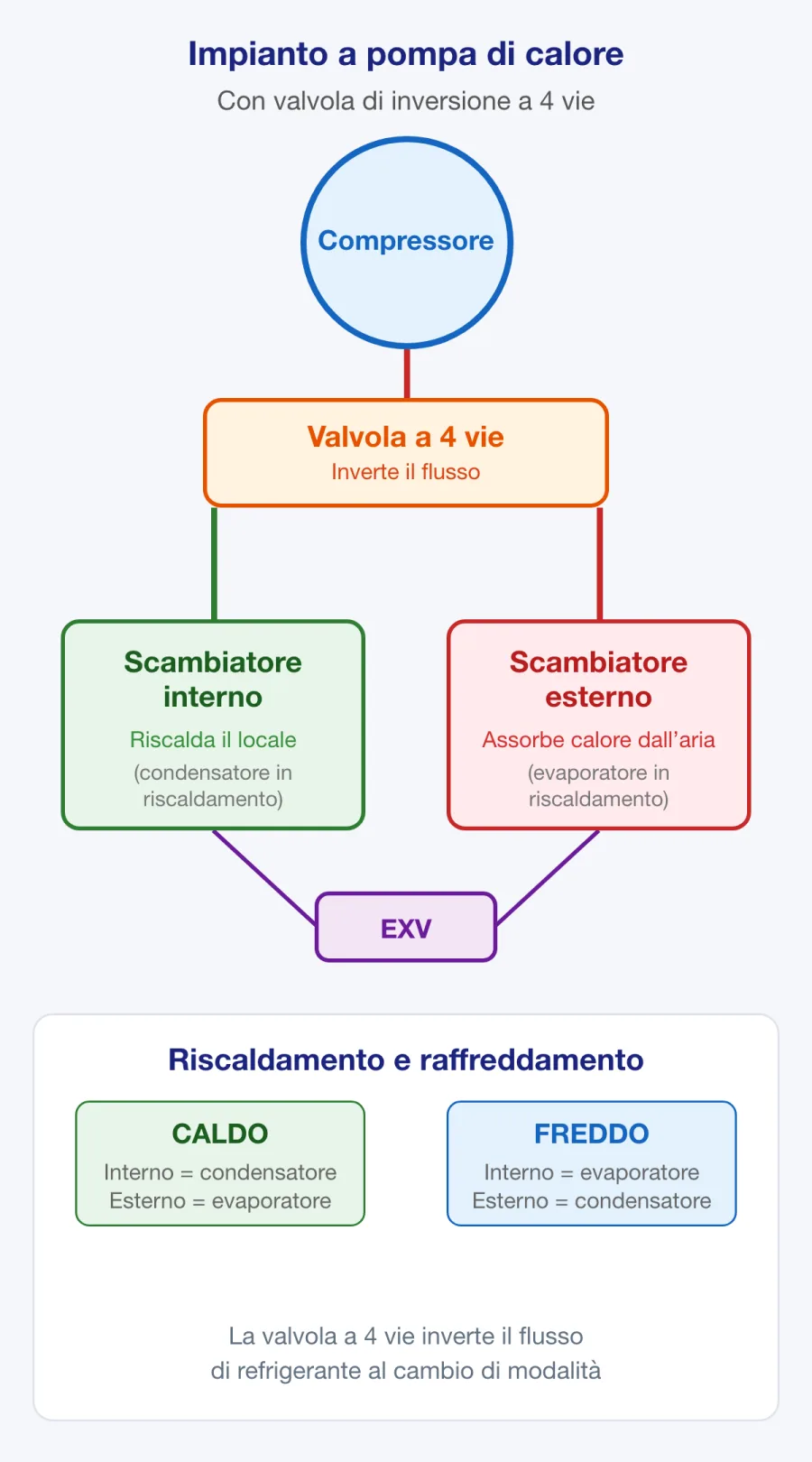

Un moderno sistema di tipo split passa da una modalità all’altra mediante una valvola di inversione, una valvola a quattro vie installata vicino al compressore:

• In modalità raffreddamento, dirige il refrigerante caldo ad alta pressione dal compressore alla batteria esterna, che funge da condensatore.
• In modalità riscaldamento, devia il flusso in modo che la batteria interna diventi il condensatore e la batteria esterna diventi l’evaporatore.

Consiglio per l’esame: Occorre saper identificare quale batteria funge da condensatore in modalità riscaldamento. Da ricordare: il condensatore è sempre la batteria che cede calore, all’interno in modalità riscaldamento e all’esterno in modalità raffreddamento.



Misurare l’efficienza: COP ed EER

Sia nell’esame sia nella documentazione dei produttori ricorrono due indicatori di efficienza. Nelle specifiche delle apparecchiature dell’UE, l’EER utilizza la potenza frigorifera e la potenza elettrica assorbita espresse nelle stesse unità, come definito nel regolamento (UE) n. 206/2012 della Commissione.

Indicatore	Definizione	Unità
COP (raffreddamento)	Calore sottratto all’ambiente a bassa temperatura ÷ lavoro fornito al compressore	Adimensionale
COP (riscaldamento)	Calore ceduto all’ambiente ad alta temperatura ÷ lavoro fornito al compressore	Adimensionale
EER	Potenza frigorifera (kW) ÷ potenza elettrica assorbita (kW), in condizioni nominali specificate	Adimensionale

Un impianto ben ottimizzato massimizza l’assorbimento di calore riducendo al minimo il lavoro del compressore: in altre parole, un COP o un EER elevato indica un impianto più efficiente. Nella pratica, la scelta del refrigerante, il tipo di compressore e la progettazione degli scambiatori di calore influiscono sulle prestazioni e, aspetto fondamentale per chi lavora con i gas fluorurati, sull’impatto ambientale.

Questo collega la teoria al rispetto della normativa sui gas fluorurati. Le norme sulla riduzione graduale degli HFC e i divieti sui prodotti previsti dal regolamento (UE) 2024/573 stanno spingendo il settore verso refrigeranti con GWP inferiore. I tecnici devono comprendere come la scelta del refrigerante interagisce con l’efficienza del ciclo.



Il ciclo ideale e il funzionamento reale

Sulla carta, il ciclo segue un percorso ideale sui diagrammi termodinamici. Nella pratica, gli impianti reali si discostano da questo modello, principalmente a causa delle irreversibilità:

• Perdite di carico durante il passaggio del refrigerante attraverso tubazioni, batterie e componenti dell’impianto
• Scambi termici indesiderati con l’ambiente circostante lungo le tubazioni

Questi effetti riducono l’efficienza complessiva e allontanano il percorso del ciclo reale dalle curve ideali sui diagrammi p-h o T-s. Ciò spiega perché i valori misurati di surriscaldamento, sottoraffreddamento e pressioni di esercizio non coincidono esattamente con quelli dei manuali. La diagnosi di un impianto richiede la comprensione del ciclo ideale per poter individuare scostamenti significativi.

Importante: Una perdita di carico eccessiva o un assorbimento anomalo di calore lungo la linea di aspirazione non costituiscono soltanto un problema di efficienza: possono mascherare o riprodurre i sintomi di una carica insufficiente di refrigerante dovuta a una perdita. Saper distinguere una perdita effettiva da un problema di progettazione dell’impianto è una competenza professionale fondamentale.



Perché è importante per l’esame sui gas fluorurati

Nell’edizione UE, il ciclo a compressione di vapore viene trattato nell’argomento Termodinamica. Rientra nei requisiti di termodinamica di base per il certificato A1 ai sensi del regolamento di esecuzione (UE) 2024/2215. Per la prova teorica occorre comprendere:

• La funzione di ciascuno dei quattro componenti
• Lo stato del refrigerante (pressione, temperatura, fase) in ogni punto del ciclo
• Il significato dei processi isobari, isoentropici e isoentalpici
• La relazione tra pressione e temperatura di saturazione
• Che cosa rappresenta il COP e perché è importante

Queste conoscenze sono anche alla base della prova pratica: senza una solida comprensione del ciclo non è possibile interpretare correttamente le letture dei manometri, verificare il surriscaldamento e il sottoraffreddamento o diagnosticare le perdite. La diagnosi delle perdite viene trattata nell’argomento Ricerca delle perdite. Che si tratti di dimensionare apparecchiature, analizzare carichi o scegliere refrigeranti nell’ambito della riduzione graduale degli HFC, comprendere questo ciclo è essenziale.



Il contributo di F-Gas Exam Prep

L’app F-Gas Pro – A1 Exam Prep supporta il ripasso per l’esame del certificato A1 UE sui gas fluorurati:

• Oltre 540 domande in stile esame suddivise in 15 argomenti, tra cui Termodinamica
• Simulazioni d’esame a tempo per esercitarsi a rispondere alle domande entro il tempo disponibile
• Schede di ripasso per studiare e 12 calcolatori a supporto dei calcoli tecnici e normativi
• Spiegazioni dettagliate per ogni risposta, per comprendere gli errori relativi al gas flash, all’espansione isoentalpica e ad altri concetti

L’app è disponibile su iOS e Android. È uno strumento di studio indipendente, non è affiliata ad alcun organismo di certificazione e non sostituisce un corso di formazione approvato né un esame.

Si consiglia di studiare prima l’argomento Termodinamica, quindi di mettersi alla prova con una simulazione d’esame a tempo. Per esercitarsi, seguire il percorso del refrigerante dal punto 1 al punto 4 e ritorno, indicando pressione, temperatura e fase a ogni passaggio.
