Le cycle frigorifique à compression de vapeur expliqué : une présentation techniquement exacte

Si vous préparez l’évaluation du certificat A1 de l’UE relatif aux gaz à effet de serre fluorés, vous devez comprendre le cycle frigorifique à compression de vapeur. Il constitue la base de presque tous les climatiseurs, réfrigérateurs, refroidisseurs et pompes à chaleur (PAC) sur lesquels vous interviendrez. Cet article explique le cycle, composant par composant et processus par processus, en s’appuyant sur une présentation technique de la chaîne AEC Learn.





Les quatre composants essentiels

Tout système à compression de vapeur, du réfrigérateur domestique au refroidisseur industriel, repose sur les mêmes quatre composants :

• Compresseur — augmente la pression et la température de la vapeur de fluide frigorigène
• Condenseur — rejette de la chaleur dans le milieu environnant et condense la vapeur en liquide
• Détendeur (ou tube capillaire/détendeur thermostatique) — fait chuter brusquement la pression
• Évaporateur — absorbe la chaleur de l’espace à refroidir et transforme à nouveau le liquide en vapeur par ébullition

« Le fluide frigorigène traverse ces composants en boucle fermée, en changeant de pression, de température et de phase pour transférer la chaleur d’un endroit à un autre. »

Cette seule phrase mérite d’être mémorisée. La réfrigération ne crée pas de froid : elle déplace la chaleur en exploitant la relation entre la pression et la température d’ébullition. Comprendre cette relation vous aide à comprendre le reste du cycle.



Les quatre processus thermodynamiques

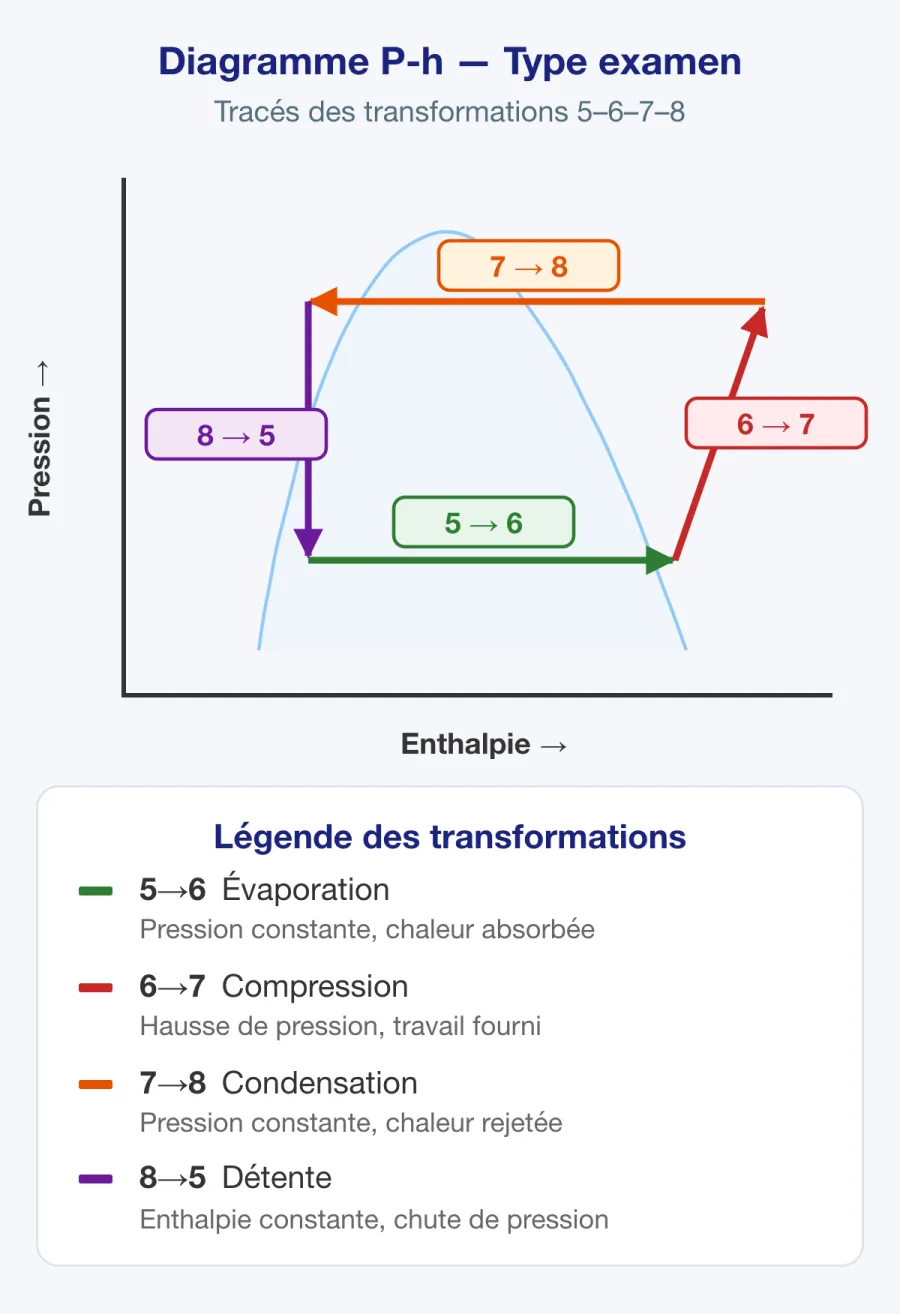

Les ingénieurs représentent le cycle sur des diagrammes pression-enthalpie (p-h) et température-entropie (T-s), à l’aide de quatre points d’état numérotés. Vous devez pouvoir décrire l’état du fluide frigorigène à chaque point.

Compression (du point 1 au point 2)

Le fluide frigorigène entre dans le compresseur sous forme de vapeur saturée à basse pression et à basse température. Le compresseur effectue une compression, idéalement isentropique, qui augmente fortement la pression et la température. Au point 2, le fluide frigorigène est une vapeur surchauffée à haute pression et à haute température.

Condensation (du point 2 au point 3)

La vapeur chaude entre dans le condenseur et cède de la chaleur au milieu environnant, généralement l’air ambiant ou l’eau de refroidissement. Il s’agit d’un rejet de chaleur isobare : la pression reste constante pendant que le fluide frigorigène se condense, passant de l’état de vapeur à l’état liquide. Au point 3, vous obtenez un liquide saturé à haute pression.

Détente (du point 3 au point 4)

Le liquide traverse ensuite le détendeur ou le tube capillaire. Il s’agit d’un processus isenthalpique : l’enthalpie reste constante tandis que la pression chute brusquement.

« Une partie du liquide se vaporise alors instantanément, ce qui refroidit le mélange. Au point 4, nous obtenons un mélange liquide-vapeur à basse pression, prêt à absorber de la chaleur. »

Cet effet de formation de « gaz instantané » peut être mal compris. Aucune chaleur n’est ajoutée ni retirée dans le détendeur lui-même ; la baisse de température provient uniquement de la diminution de pression et de la vaporisation partielle.

Évaporation (du point 4 au point 1)

Enfin, le mélange liquide-vapeur froid entre dans l’évaporateur et absorbe la chaleur de l’espace ou du produit à refroidir. Il s’agit d’un autre processus isobare, mais cette fois avec absorption de chaleur. Le liquide se vaporise complètement et, au point 1, le fluide frigorigène est à nouveau une vapeur à basse pression, prête à recommencer le cycle.

Point clé : La compression augmente la pression et la température. La condensation évacue la chaleur à pression constante. La détente fait baisser la pression et la température sans modifier l’enthalpie. L’évaporation absorbe la chaleur et transforme le liquide en vapeur. Le cycle se répète ensuite.



Mode refroidissement et mode pompe à chaleur

Le cycle à compression de vapeur a deux applications principales :

1. Mode refroidissement — le système absorbe la chaleur du milieu intérieur et la rejette à l’extérieur. C’est le principe de base des climatiseurs et des réfrigérateurs.
2. Mode chauffage (pompe à chaleur) — le sens du transfert de chaleur est inversé : la chaleur est absorbée dans l’air extérieur et restituée à l’intérieur, même lorsque la température extérieure est basse.

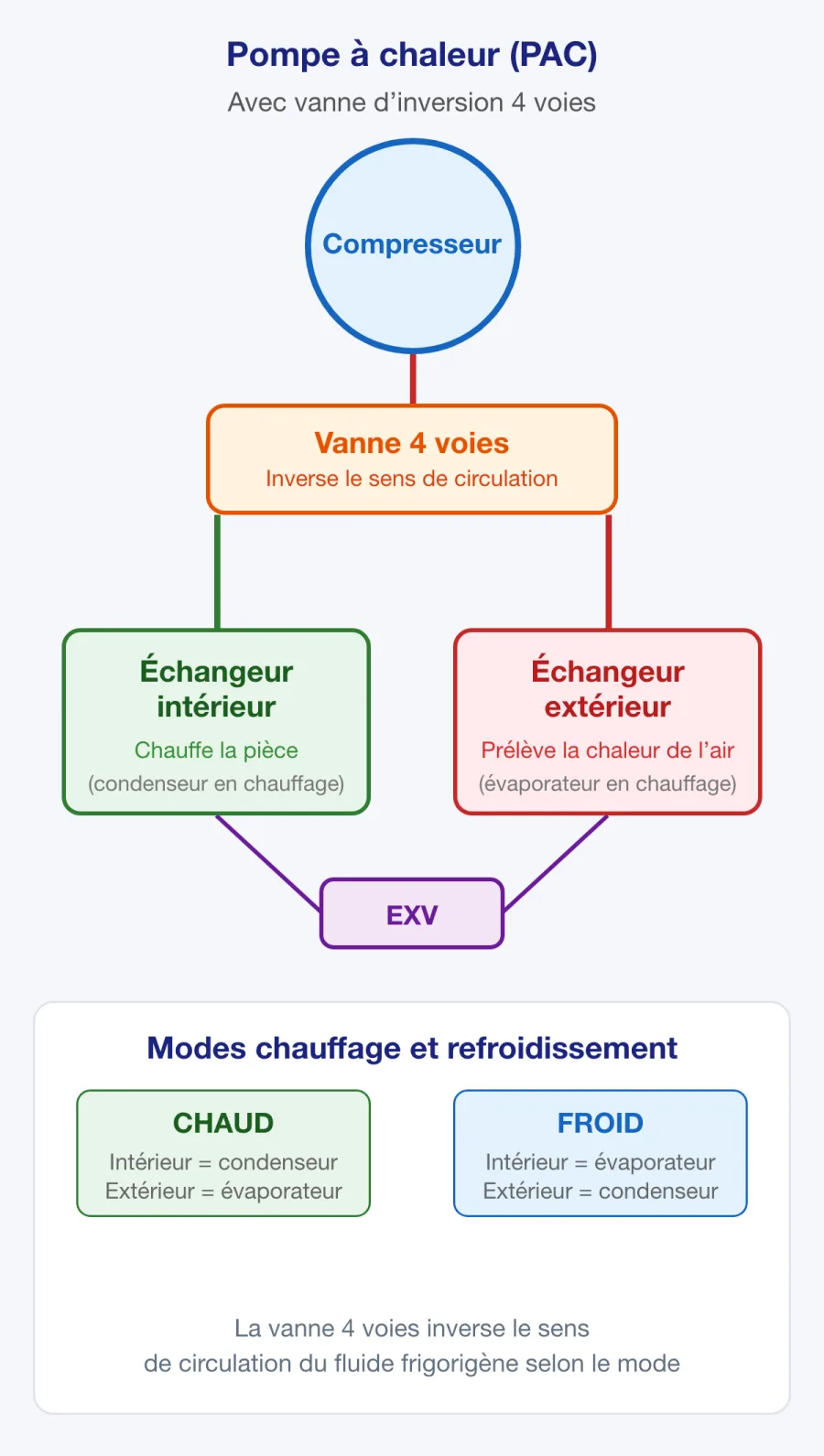

Un système bi-bloc moderne passe d’un mode à l’autre grâce à une vanne d’inversion, une vanne à quatre voies installée près du compresseur :

• En mode refroidissement, elle dirige le fluide frigorigène chaud à haute pression du compresseur vers la batterie extérieure, qui joue le rôle de condenseur.
• En mode chauffage, elle réoriente le débit pour que la batterie intérieure devienne le condenseur et la batterie extérieure l’évaporateur.

Conseil pour l’examen : Vous devez pouvoir identifier quelle batterie joue le rôle de condenseur en mode chauffage. Retenez que le condenseur est toujours la batterie qui rejette la chaleur : à l’intérieur en mode chauffage, à l’extérieur en mode refroidissement.



Mesurer l’efficacité : COP et EER

Vous rencontrerez deux indicateurs d’efficacité à l’examen et dans la documentation des fabricants. Dans les spécifications des équipements de l’UE, l’EER utilise la puissance frigorifique et la puissance électrique absorbée exprimées dans les mêmes unités, conformément au règlement (UE) nº 206/2012 de la Commission.

Indicateur	Définition	Unités
COP (refroidissement)	Chaleur extraite du milieu à basse température ÷ travail fourni au compresseur	Sans dimension
COP (chauffage)	Chaleur fournie au milieu à haute température ÷ travail fourni au compresseur	Sans dimension
EER	Puissance frigorifique (kW) ÷ puissance électrique absorbée (kW), dans des conditions nominales spécifiées	Sans dimension

Un système bien optimisé maximise l’absorption de chaleur tout en minimisant le travail du compresseur. Autrement dit, un COP ou un EER élevé indique un système plus efficace. En pratique, le choix du fluide frigorigène, le type de compresseur et la conception des échangeurs de chaleur influencent tous les performances ainsi que l’impact environnemental, un aspect essentiel des interventions sur les gaz à effet de serre fluorés.

Cela relie la théorie au respect de la réglementation sur les gaz à effet de serre fluorés. Les règles de réduction progressive des HFC et les interdictions de produits prévues par le règlement (UE) 2024/573 poussent le secteur vers des fluides frigorigènes à plus faible PRP. Les techniciens doivent comprendre comment le choix du fluide frigorigène influe sur l’efficacité du cycle.



Le cycle idéal et le fonctionnement réel

Sur le papier, le cycle suit un tracé idéal sur les diagrammes thermodynamiques. En pratique, les systèmes réels s’écartent de cet idéal, principalement en raison des irréversibilités :

• Pertes de charge lors de la circulation du fluide frigorigène dans les tuyauteries, les batteries et les composants du système
• Transferts de chaleur indésirables vers ou depuis le milieu environnant le long des tuyauteries

Ces effets réduisent l’efficacité globale et écartent le tracé du cycle réel des courbes idéales sur les diagrammes p-h ou T-s. Cela explique pourquoi la surchauffe, le sous-refroidissement et les pressions de fonctionnement mesurés ne correspondent pas exactement aux valeurs des manuels. Le diagnostic d’un système exige de comprendre le cycle idéal afin de repérer les écarts significatifs.

Important : Une perte de charge excessive ou un apport de chaleur anormal sur la conduite d’aspiration ne pose pas seulement un problème d’efficacité : cela peut masquer ou reproduire les symptômes d’une charge insuffisante en fluide frigorigène due à une fuite. Savoir distinguer une fuite réelle d’un problème de conception du système est une compétence professionnelle fondamentale.



Pourquoi ces notions comptent pour votre examen relatif aux gaz à effet de serre fluorés

Le cycle à compression de vapeur est traité dans le thème Thermodynamique de l’édition UE. Il fait partie des exigences relatives aux bases de la thermodynamique pour le certificat A1 prévues par le règlement d’exécution (UE) 2024/2215. Pour l’évaluation théorique, vous devez comprendre :

• La fonction de chacun des quatre composants
• L’état du fluide frigorigène (pression, température, phase) à chaque point du cycle
• La signification des processus isobares, isentropiques et isenthalpiques
• La relation entre la pression et la température de saturation
• Ce que représente le COP et pourquoi il est important

Ces connaissances sont également à la base de l’évaluation pratique : vous ne pouvez pas interpréter correctement les valeurs des manomètres, vérifier la surchauffe et le sous-refroidissement, ni diagnostiquer une fuite sans bien comprendre le cycle. Le diagnostic des fuites est abordé dans le thème Détection des fuites. Que vous dimensionniez des équipements, analysiez les charges thermiques ou choisissiez des fluides frigorigènes dans le cadre de la réduction progressive des HFC, la compréhension de ce cycle est essentielle.
