El ciclo frigorífico de compresión de vapor explicado: un recorrido técnicamente riguroso

Si está preparando la evaluación del certificado A1 de gases fluorados de la UE, debe comprender el ciclo frigorífico de compresión de vapor. Es la base de prácticamente todos los equipos de aire acondicionado, frigoríficos, enfriadores y bombas de calor en los que trabajará. Este artículo explica el ciclo componente por componente y proceso por proceso, a partir de un vídeo explicativo técnico del canal AEC Learn.





Los cuatro componentes esenciales

Todos los sistemas de compresión de vapor, desde un frigorífico doméstico hasta un enfriador industrial, se basan en los mismos cuatro componentes:

• Compresor — aumenta la presión y la temperatura del vapor de refrigerante
• Condensador — cede calor al entorno y condensa el vapor, convirtiéndolo en líquido
• Válvula de expansión (o tubo capilar/VET) — reduce bruscamente la presión
• Evaporador — absorbe calor del espacio que se está enfriando y hace hervir el líquido para convertirlo de nuevo en vapor

“El refrigerante circula por estos componentes en un circuito cerrado, cambiando de presión, temperatura y fase para transferir calor de un lugar a otro.”

Merece la pena memorizar esta frase. La refrigeración no crea frío: transfiere calor, aprovechando la relación entre la presión y el punto de ebullición. Comprender esa relación le ayudará a entender el resto del ciclo.



Los cuatro procesos termodinámicos

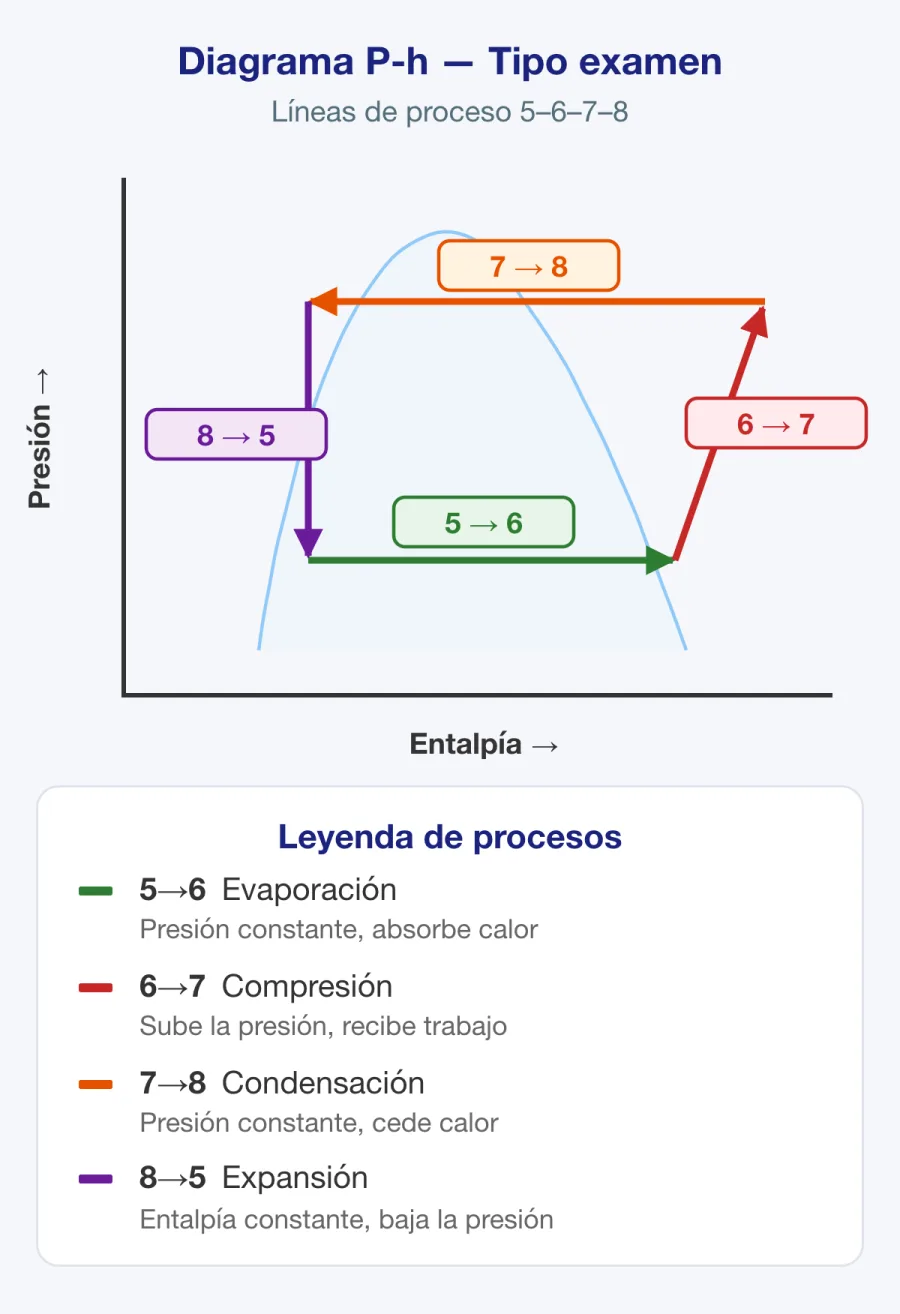

Los ingenieros representan el ciclo en diagramas de presión-entalpía (p-h) y temperatura-entropía (T-s), con cuatro puntos de estado numerados. Debe ser capaz de describir el estado del refrigerante en cada punto.

Compresión (del punto 1 al 2)

El refrigerante entra en el compresor como vapor saturado a baja presión y baja temperatura. El compresor realiza una compresión (idealmente isoentrópica) que aumenta considerablemente tanto la presión como la temperatura. En el punto 2, el refrigerante es un vapor sobrecalentado a alta presión y alta temperatura.

Condensación (del punto 2 al 3)

El vapor caliente entra en el condensador y cede calor al entorno, normalmente al aire ambiente o al agua de refrigeración. Se trata de una cesión de calor isobárica: la presión permanece constante mientras el refrigerante se condensa y pasa de vapor a líquido. En el punto 3 se obtiene un líquido saturado a alta presión.

Expansión (del punto 3 al 4)

A continuación, el líquido pasa por la válvula de expansión o el tubo capilar. Se trata de un proceso isoentálpico: la entalpía permanece constante mientras la presión disminuye bruscamente.

“Como resultado, parte del líquido se vaporiza de forma instantánea y enfría la mezcla. En el punto 4 tenemos una mezcla de líquido y vapor a baja presión, lista para absorber calor.”

Este efecto de formación de «gas flash» puede dar lugar a confusión. En la propia válvula no se añade ni se extrae calor; el descenso de temperatura se debe exclusivamente a la reducción de presión y a la vaporización parcial.

Evaporación (del punto 4 al 1)

Por último, la mezcla fría de líquido y vapor entra en el evaporador y absorbe calor del espacio o del producto que se está enfriando. Este es otro proceso isobárico, pero esta vez se absorbe calor. El líquido se vaporiza por completo y, en el punto 1, el refrigerante vuelve a ser un vapor a baja presión, listo para iniciar de nuevo el ciclo.

Punto clave: La compresión aumenta la presión y la temperatura. La condensación extrae calor a presión constante. La expansión reduce la presión y la temperatura sin modificar la entalpía. La evaporación absorbe calor y transforma el líquido en vapor. Después, el ciclo se repite.



Modo refrigeración y modo bomba de calor

El ciclo de compresión de vapor tiene dos aplicaciones principales:

1. Modo refrigeración — el sistema absorbe calor del ambiente interior y lo cede al exterior. Este es el principio básico de los equipos de aire acondicionado y los frigoríficos.
2. Modo calefacción (bomba de calor) — se invierte el sentido de la transferencia de calor: se absorbe calor del aire exterior y se cede al interior, incluso cuando la temperatura exterior es baja.

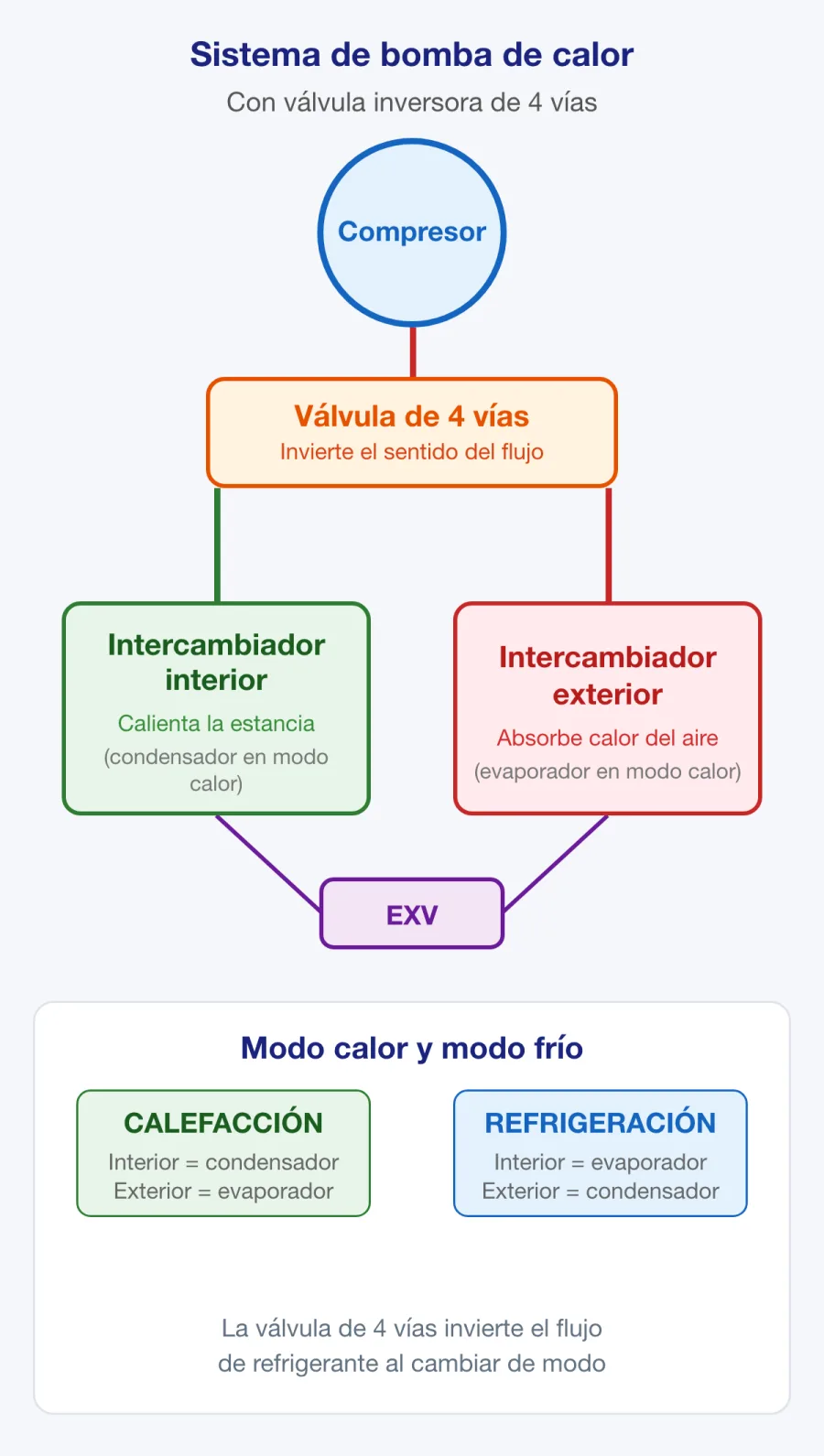

Un sistema partido moderno cambia entre ambos modos mediante una válvula inversora, una válvula de cuatro vías instalada cerca del compresor:

• En modo refrigeración, dirige el refrigerante caliente a alta presión desde el compresor hasta la batería exterior, que actúa como condensador.
• En modo calefacción, redirige el flujo para que la batería interior actúe como condensador y la batería exterior, como evaporador.

Consejo para el examen: Debe ser capaz de identificar qué batería actúa como condensador en modo calefacción. Recuerde: el condensador siempre es la batería que cede calor, en el interior en modo calefacción y en el exterior en modo refrigeración.



Medición de la eficiencia: COP y EER

Encontrará dos indicadores de eficiencia tanto en el examen como en la documentación de los fabricantes. En las especificaciones de los equipos de la UE, el EER utiliza la potencia frigorífica y la potencia eléctrica de entrada expresadas en las mismas unidades, según se define en el Reglamento (UE) n.º 206/2012 de la Comisión.

Indicador	Definición	Unidades
COP (refrigeración)	Calor extraído del entorno a baja temperatura ÷ trabajo aportado al compresor	Adimensional
COP (calefacción)	Calor suministrado al entorno a alta temperatura ÷ trabajo aportado al compresor	Adimensional
EER	Potencia frigorífica (kW) ÷ potencia eléctrica de entrada (kW), en unas condiciones nominales especificadas	Adimensional

Un sistema bien optimizado maximiza la absorción de calor y minimiza el trabajo del compresor; en otras palabras, un COP o un EER elevados indican un sistema más eficiente. En la práctica, la elección del refrigerante, el tipo de compresor y el diseño de los intercambiadores de calor influyen en el rendimiento y, algo fundamental al trabajar con gases fluorados, en el impacto ambiental.

Esto conecta la teoría con el cumplimiento de la normativa sobre gases fluorados. Las normas de reducción gradual de los HFC y las prohibiciones de productos del Reglamento (UE) 2024/573 están impulsando al sector hacia refrigerantes con un PCG menor. Los técnicos deben comprender cómo interactúa la elección del refrigerante con la eficiencia del ciclo.



El ciclo ideal y el funcionamiento real

Sobre el papel, el ciclo sigue una trayectoria ideal en los diagramas termodinámicos. En la práctica, los sistemas reales se apartan de ese comportamiento ideal, principalmente debido a las irreversibilidades:

• Pérdidas de presión cuando el refrigerante circula por las tuberías, las baterías y los componentes del sistema
• Transferencias de calor no deseadas hacia el entorno o desde él a lo largo de las tuberías

Estos efectos reducen la eficiencia global y alejan la trayectoria del ciclo real de las curvas ideales de los diagramas p-h o T-s. Esto explica por qué el sobrecalentamiento, el subenfriamiento y las presiones de funcionamiento medidos no coinciden exactamente con los valores de los libros de texto. Para diagnosticar un sistema, es necesario comprender el ciclo ideal y así poder identificar las desviaciones relevantes.

Importante: Una pérdida de presión excesiva o una ganancia de calor anormal en la línea de aspiración no es solo un problema de eficiencia: puede ocultar o imitar los síntomas de una carga insuficiente de refrigerante causada por una fuga. Saber distinguir una fuga real de un problema de diseño del sistema es una competencia profesional fundamental.



Por qué es importante para su examen de gases fluorados

El ciclo de compresión de vapor se trata en Termodinámica en la edición para la UE. Forma parte de los requisitos de termodinámica básica del certificado A1 conforme al Reglamento de Ejecución (UE) 2024/2215. Para la evaluación teórica, debe comprender:

• La función de cada uno de los cuatro componentes
• El estado del refrigerante (presión, temperatura y fase) en cada punto del ciclo
• El significado de los procesos isobáricos, isoentrópicos e isoentálpicos
• La relación entre la presión y la temperatura de saturación
• Qué representa el COP y por qué es importante

También es la base de la evaluación práctica: no es posible interpretar correctamente las lecturas de los manómetros, comprobar el sobrecalentamiento y el subenfriamiento ni diagnosticar fugas sin comprender bien el ciclo. El diagnóstico de fugas se trata en el tema Detección de fugas. Tanto si dimensiona equipos como si analiza cargas o selecciona refrigerantes en el contexto de la reducción gradual de los HFC, comprender este ciclo es esencial.



Cómo puede ayudarle F-Gas Exam Prep

La aplicación F-Gas Pro – Preparación del examen A1 le ayuda a repasar para la evaluación del certificado A1 de gases fluorados de la UE:

• Más de 540 preguntas de tipo examen repartidas en 15 temas, incluido Termodinámica
• Simulacros de examen cronometrados para practicar las respuestas con tiempo limitado
• Tarjetas de repaso y 12 calculadoras para facilitar los cálculos técnicos y normativos
• Explicaciones detalladas de cada respuesta, para que pueda comprender los errores relacionados con el gas flash, la expansión isoentálpica y otros conceptos

La aplicación está disponible para iOS y Android. Es una herramienta de estudio independiente, no está vinculada a ningún organismo de certificación y no sustituye a un curso de formación ni a un examen homologados.

Estudie primero Termodinámica y, después, ponga a prueba sus conocimientos con un simulacro de examen cronometrado. Practique el seguimiento del refrigerante desde el punto 1 hasta el punto 4 y de vuelta al punto inicial, indicando la presión, la temperatura y la fase en cada paso.
