Der Dampfkompressionsprozess: technisch korrekt erklärt

Wenn Sie sich auf die Prüfung für das EU-F-Gas-Zertifikat A1 vorbereiten, müssen Sie den Dampfkompressionskältekreislauf verstehen. Er bildet die Grundlage praktisch jeder Klimaanlage, jedes Kühlschranks, jedes Kühlers und jeder Wärmepumpe, an denen Sie arbeiten werden. Dieser Beitrag erklärt den Kreislauf Bauteil für Bauteil und Prozess für Prozess. Als Grundlage dient ein technisches Erklärvideo des Kanals AEC Learn.





Die vier wesentlichen Bauteile

Jede Dampfkompressionsanlage, vom Haushaltskühlschrank bis zum industriellen Kühler, basiert auf denselben vier Bauteilen:

• Verdichter — erhöht Druck und Temperatur des Kältemitteldampfs
• Verflüssiger — gibt Wärme an die Umgebung ab und verflüssigt dabei den Dampf
• Expansionsventil (oder Kapillarrohr/TEV) — senkt den Druck stark ab
• Verdampfer — nimmt Wärme aus dem zu kühlenden Raum auf und verdampft dabei die Flüssigkeit wieder

„Das Kältemittel durchströmt diese Bauteile in einem geschlossenen Kreislauf. Dabei ändern sich Druck, Temperatur und Phase, um Wärme von einem Ort zu einem anderen zu transportieren.“

Diesen einen Satz sollten Sie sich merken. Kältetechnik erzeugt keine Kälte — sie transportiert Wärme und nutzt dafür den Zusammenhang zwischen Druck und Siedepunkt. Wenn Sie diesen Zusammenhang verstehen, erschließt sich Ihnen auch der restliche Kreislauf.



Die vier thermodynamischen Prozesse

Ingenieure stellen den Kreislauf in Druck-Enthalpie-Diagrammen (p-h) und Temperatur-Entropie-Diagrammen (T-s) anhand von vier nummerierten Zustandspunkten dar. Sie sollten den Zustand des Kältemittels an jedem Punkt beschreiben können.

Verdichtung (Punkt 1 bis 2)

Das Kältemittel tritt als gesättigter Dampf bei niedrigem Druck und niedriger Temperatur in den Verdichter ein. Der Verdichter führt eine idealerweise isentrope Verdichtung durch. Dabei steigen sowohl Druck als auch Temperatur deutlich an. An Punkt 2 liegt das Kältemittel als überhitzter Dampf bei hohem Druck und hoher Temperatur vor.

Verflüssigung (Punkt 2 bis 3)

Der heiße Dampf tritt in den Verflüssiger ein und gibt Wärme an die Umgebung ab — üblicherweise an die Umgebungsluft oder an Kühlwasser. Dies ist eine isobare Wärmeabgabe: Der Druck bleibt konstant, während das Kältemittel vom dampfförmigen in den flüssigen Zustand übergeht. An Punkt 3 liegt eine gesättigte Flüssigkeit bei hohem Druck vor.

Expansion (Punkt 3 bis 4)

Die Flüssigkeit durchströmt anschließend das Expansionsventil oder Kapillarrohr. Dies ist ein isenthalper Prozess — die Enthalpie bleibt konstant, während der Druck stark abfällt.

„Dadurch verdampft ein Teil der Flüssigkeit schlagartig und kühlt das Gemisch ab. An Punkt 4 liegt ein Flüssigkeits-Dampf-Gemisch bei niedrigem Druck vor, das Wärme aufnehmen kann.“

Dieser „Flashgas“-Effekt kann missverstanden werden. Im Ventil selbst wird weder Wärme zugeführt noch abgeführt; der Temperaturabfall entsteht ausschließlich durch die Druckabsenkung und die teilweise Verdampfung.

Verdampfung (Punkt 4 bis 1)

Schließlich tritt das kalte Flüssigkeits-Dampf-Gemisch in den Verdampfer ein und nimmt Wärme aus dem zu kühlenden Raum oder Produkt auf. Dies ist erneut ein isobarer Prozess, diesmal jedoch mit Wärmeaufnahme. Die Flüssigkeit verdampft vollständig. An Punkt 1 liegt das Kältemittel wieder als Dampf bei niedrigem Druck vor — bereit, den Kreislauf erneut zu durchlaufen.

Merksatz: Die Verdichtung erhöht Druck und Temperatur. Die Verflüssigung führt Wärme bei konstantem Druck ab. Die Expansion senkt Druck und Temperatur, ohne die Enthalpie zu verändern. Die Verdampfung nimmt Wärme auf und wandelt Flüssigkeit in Dampf um. Danach wiederholt sich der Kreislauf.



Kühlbetrieb und Wärmepumpenbetrieb

Der Dampfkompressionsprozess hat zwei Hauptanwendungen:

1. Kühlbetrieb — die Anlage nimmt Wärme aus dem Innenraum auf und gibt sie nach außen ab. Dies ist das Grundprinzip von Klimaanlagen und Kühlschränken.
2. Heizbetrieb (Wärmepumpe) — die Richtung der Wärmeübertragung wird umgekehrt: Wärme wird aus der Außenluft aufgenommen und im Innenraum abgegeben, auch bei niedrigen Außentemperaturen.

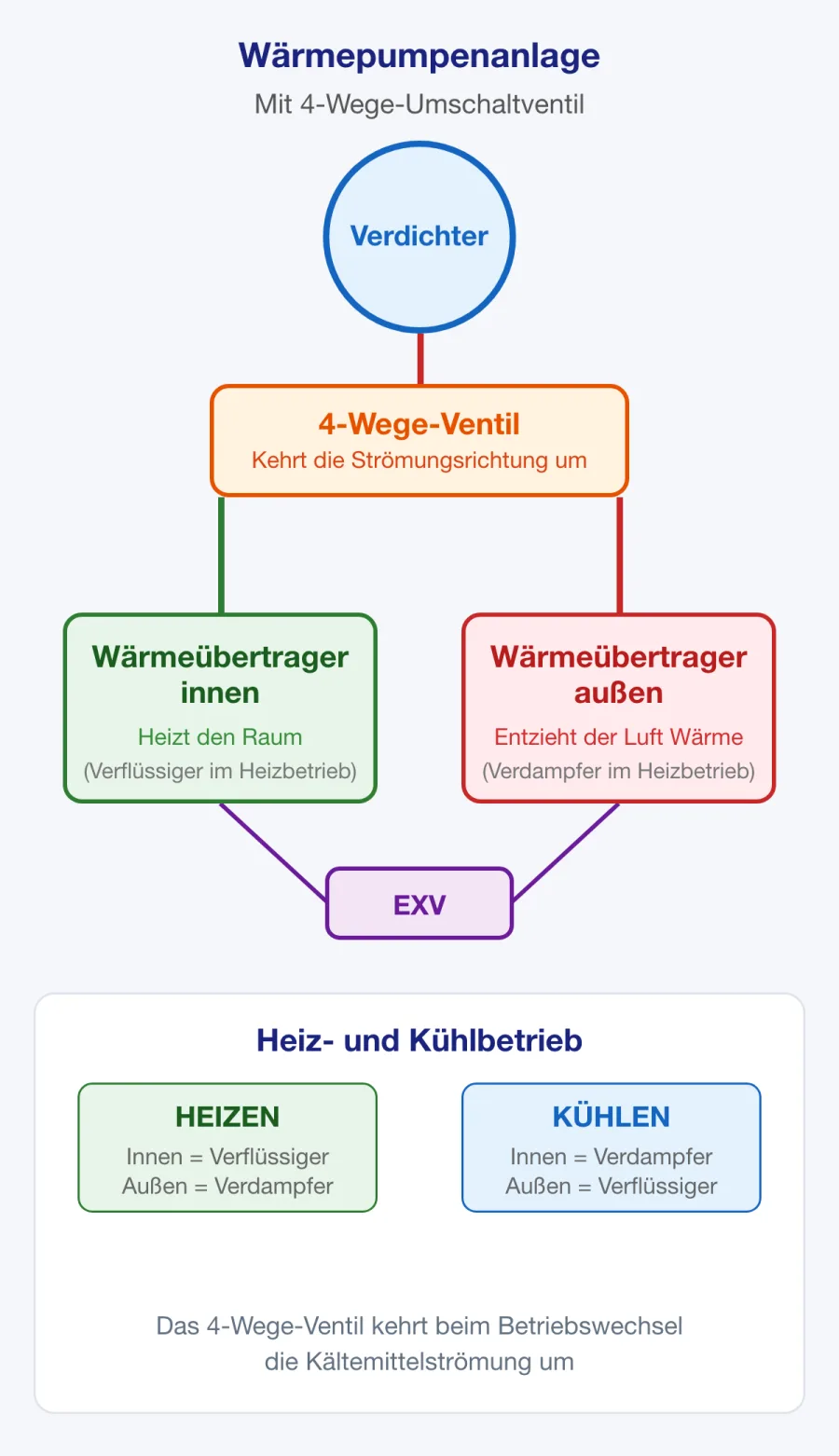

Ein modernes Splitsystem wechselt mithilfe eines Umschaltventils zwischen beiden Betriebsarten — einem Vierwegeventil, das in der Nähe des Verdichters eingebaut ist:

• Im Kühlbetrieb leitet es heißes Kältemittel unter hohem Druck vom Verdichter zum äußeren Wärmeübertrager, der als Verflüssiger arbeitet.
• Im Heizbetrieb lenkt es den Kältemittelstrom so um, dass der innere Wärmeübertrager zum Verflüssiger und der äußere Wärmeübertrager zum Verdampfer wird.

Prüfungstipp: Sie sollten erkennen können, welcher Wärmeübertrager im Heizbetrieb als Verflüssiger arbeitet. Merken Sie sich: Der Verflüssiger ist immer der Wärmeübertrager, der Wärme abgibt — im Heizbetrieb innen, im Kühlbetrieb außen.



Effizienz messen: COP und EER

Sowohl in der Prüfung als auch in Herstellerunterlagen begegnen Ihnen zwei Effizienzkennzahlen. In EU-Gerätespezifikationen werden für das EER die Kälteleistung und die elektrische Leistungsaufnahme in derselben Einheit angegeben, wie in der Verordnung (EU) Nr. 206/2012 der Kommission definiert.

Kennzahl	Definition	Einheiten
COP (Kühlen)	Der Umgebung auf niedrigem Temperaturniveau entzogene Wärme ÷ zugeführte Verdichterarbeit	Dimensionslos
COP (Heizen)	An die Umgebung auf hohem Temperaturniveau abgegebene Wärme ÷ zugeführte Verdichterarbeit	Dimensionslos
EER	Kälteleistung (kW) ÷ elektrische Leistungsaufnahme (kW), unter festgelegten Nennbedingungen	Dimensionslos

Eine gut optimierte Anlage maximiert die Wärmeaufnahme und minimiert gleichzeitig die Verdichterarbeit — ein hoher COP oder ein hohes EER steht also für eine effizientere Anlage. In der Praxis beeinflussen die Wahl des Kältemittels, der Verdichtertyp und die Bauweise der Wärmeübertrager sowohl die Leistungsfähigkeit als auch die Umweltauswirkungen, die bei Arbeiten mit F-Gasen besonders wichtig sind.

Hier verbindet sich die Theorie mit der Einhaltung der F-Gas-Vorschriften. Die Vorschriften zur schrittweisen Verringerung von HFKW und die Produktverbote gemäß Verordnung (EU) 2024/573 treiben den Umstieg auf Kältemittel mit niedrigerem GWP voran. Fachkräfte müssen verstehen, wie die Wahl des Kältemittels mit der Effizienz des Kreislaufs zusammenhängt.



Der ideale Kreislauf und die Praxis

Auf dem Papier folgt der Kreislauf einem idealen Verlauf in den thermodynamischen Diagrammen. In der Praxis weichen reale Anlagen davon ab, vor allem aufgrund von Irreversibilitäten:

• Druckverluste, wenn das Kältemittel durch Rohrleitungen, Wärmeübertrager und Anlagenbauteile strömt
• Unerwünschte Wärmeübertragung an die Umgebung oder aus der Umgebung entlang der Rohrleitungen

Diese Effekte verringern die Gesamteffizienz und verschieben den tatsächlichen Prozessverlauf gegenüber den idealen Kurven in p-h- oder T-s-Diagrammen. Das erklärt, warum gemessene Überhitzung, Unterkühlung und Betriebsdrücke nicht genau mit Lehrbuchwerten übereinstimmen. Für die Anlagendiagnose müssen Sie den idealen Kreislauf verstehen, um relevante Abweichungen erkennen zu können.

Wichtig: Ein übermäßiger Druckverlust oder eine ungewöhnliche Wärmezufuhr an der Saugleitung ist nicht nur ein Effizienzproblem — beides kann die Symptome einer durch Leckage verursachten Kältemittelunterfüllung verdecken oder nachahmen. Ein tatsächliches Leck von einem Problem der Anlagenauslegung unterscheiden zu können, gehört zu den zentralen beruflichen Fähigkeiten.



Warum das für Ihre F-Gas-Prüfung wichtig ist

Der Dampfkompressionsprozess wird in der EU-Version im Thema Thermodynamik behandelt. Er gehört zu den Anforderungen an die thermodynamischen Grundlagen für das Zertifikat A1 gemäß Durchführungsverordnung (EU) 2024/2215. Für die theoretische Prüfung sollten Sie Folgendes verstehen:

• Die Funktion jedes der vier Bauteile
• Den Zustand des Kältemittels (Druck, Temperatur, Phase) an jedem Punkt des Kreislaufs
• Die Bedeutung isobarer, isentroper und isenthalper Prozesse
• Den Zusammenhang zwischen Druck und Sättigungstemperatur
• Was der COP aussagt und warum er wichtig ist

Der Kreislauf bildet auch die Grundlage der praktischen Prüfung: Ohne fundiertes Verständnis können Sie weder Manometerwerte sinnvoll interpretieren noch Überhitzung und Unterkühlung prüfen oder eine Leckdiagnose durchführen. Die Leckdiagnose wird im Thema Lecksuche behandelt. Ob Sie Anlagen dimensionieren, Lasten analysieren oder Kältemittel im Rahmen der schrittweisen Verringerung von HFKW auswählen — das Verständnis dieses Kreislaufs ist unverzichtbar.



Wie F-Gas Exam Prep Sie dabei unterstützt

Die App F-Gas Pro – A1 Prüfungsvorbereitung unterstützt Sie beim Lernen für die Prüfung zum EU-F-Gas-Zertifikat A1:

• Über 540 prüfungsnahe Fragen zu 15 Themen, darunter Thermodynamik
• Übungsprüfungen mit Zeitlimit, um das Beantworten von Fragen unter Zeitdruck zu üben
• Lernkarten zum Wiederholen und 12 Rechner zur Unterstützung technischer und vorschriftenbezogener Berechnungen
• Ausführliche Erklärungen zu jeder Antwort, damit Sie Fehler zu Flashgas, isenthalper Expansion und anderen Konzepten nachvollziehen können

Die App ist für iOS und Android verfügbar. Sie ist eine unabhängige Lernhilfe, steht in keiner Verbindung zu einer Zertifizierungsstelle und ersetzt weder einen anerkannten Schulungskurs noch eine Prüfung.

Arbeiten Sie zuerst das Thema Thermodynamik durch und überprüfen Sie anschließend Ihr Wissen mit einer Übungsprüfung mit Zeitlimit. Üben Sie, den Weg des Kältemittels von Punkt 1 bis Punkt 4 und zurück nachzuverfolgen. Benennen Sie dabei bei jedem Schritt Druck, Temperatur und Phase.
