Procesy i sprzęt do pracy z F-gazami: niezbędne narzędzia do pomp ciepła

Niezależnie od tego, czy przygotowujesz się do egzaminu na unijny certyfikat A1 w zakresie F-gazów, czy do pierwszego montażu pompy ciepła, znajomość narzędzi i sprzętu używanych przy pracy z F-gazami jest podstawą. Wiedza o tym, do czego służy każde urządzenie i dlaczego jest potrzebne, ma kluczowe znaczenie zarówno na egzaminie, jak i podczas bezpiecznej, zgodnej z przepisami pracy z czynnikami chłodniczymi.

Ten przewodnik przedstawia najważniejsze urządzenia używane przy pracy z pompami ciepła i obiegami chłodniczymi, ich przeznaczenie oraz procesy, w których są wykorzystywane.





Stacje odzysku i ważenie czynnika chłodniczego

Przed rozpoczęciem jakichkolwiek prac przy obiegu chłodniczym — czy to wymiany płytowego wymiennika ciepła, skraplacza, czy innego elementu — czynnik chłodniczy należy usunąć w sposób bezpieczny i kontrolowany. Do tego służy stacja odzysku.

Stacja odzysku pobiera czynnik chłodniczy z pompy ciepła i przetłacza go do butli, w której jest bezpiecznie przechowywany do czasu ponownego wprowadzenia do pompy ciepła.

Zgodnie z rozporządzeniem (UE) 2024/573 celowe uwalnianie fluorowanych gazów cieplarnianych jest zabronione, chyba że jest technicznie niezbędne do zamierzonego zastosowania. Odzysk z obiegów stacjonarnych urządzeń chłodniczych, klimatyzacyjnych i pomp ciepła jest wymogiem prawnym, a użycie sprzętu do odzysku o odpowiednich parametrach pozwala bezpiecznie usunąć czynnik chłodniczy. Odzyskany gaz przechowuje się w przeznaczonej do tego butli do odzysku w celu recyklingu, regeneracji lub unieszkodliwienia w ramach zatwierdzonego systemu gospodarowania odpadami. Odzyskane gazy wymienione w załączniku I lub w sekcji 1 załącznika II muszą zostać poddane recyklingowi lub regeneracji, zanim zostaną użyte do ponownego napełnienia urządzeń.

Oprócz stacji odzysku używa się wagi do ważenia butli z czynnikiem chłodniczym. Pozwala ona dokładnie zmierzyć ilość czynnika usuniętego z obiegu lub do niego wprowadzonego. Dokładny pomiar jest niezbędny do utrzymania prawidłowego napełnienia instalacji oraz uzupełnienia dokumentacji wymaganej na mocy art. 7 rozporządzenia (UE) 2024/573 dla urządzeń podlegających obowiązkowym kontrolom szczelności.



Pompy próżniowe i wakuometry

Po odzyskaniu czynnika chłodniczego i zakończeniu prac naprawczych lub montażowych obieg należy poddać próżniowaniu przed ponownym napełnieniem. Pompa próżniowa usuwa z instalacji powietrze, wilgoć oraz inne nieskraplające się gazy lub pary.

Bez użycia pompy próżniowej te zanieczyszczenia mogą powodować nieefektywną pracę i korozję elementów wewnętrznych.

Wilgoć jest szczególnie szkodliwa w obiegu chłodniczym. W reakcji z czynnikiem chłodniczym i olejem sprężarkowym może tworzyć kwasy, prowadząc do osadzania się miedzi, zużycia łożysk i ostatecznie awarii sprężarki. Dokładne próżniowanie nie jest opcjonalne — to kluczowy etap każdego montażu i większych prac serwisowych.

Aby potwierdzić osiągnięcie dostatecznie głębokiej próżni, wraz z pompą próżniową stosuje się wakuometr (nazywany również miernikiem próżni w mikronach). Przyrząd ten mierzy ciśnienie bezwzględne w mikronach i dostarcza informacji o stopniu osuszenia instalacji — potwierdza więc, że zawartość wilgoci i gazów nieskraplających się została zmniejszona do dopuszczalnego poziomu. Wakuometry są dostępne w wersjach cyfrowych i analogowych, a model cyfrowy z rejestracją danych może być szczególnie przydatny do dokumentowania pracy.



Zestawy manometrów i węże

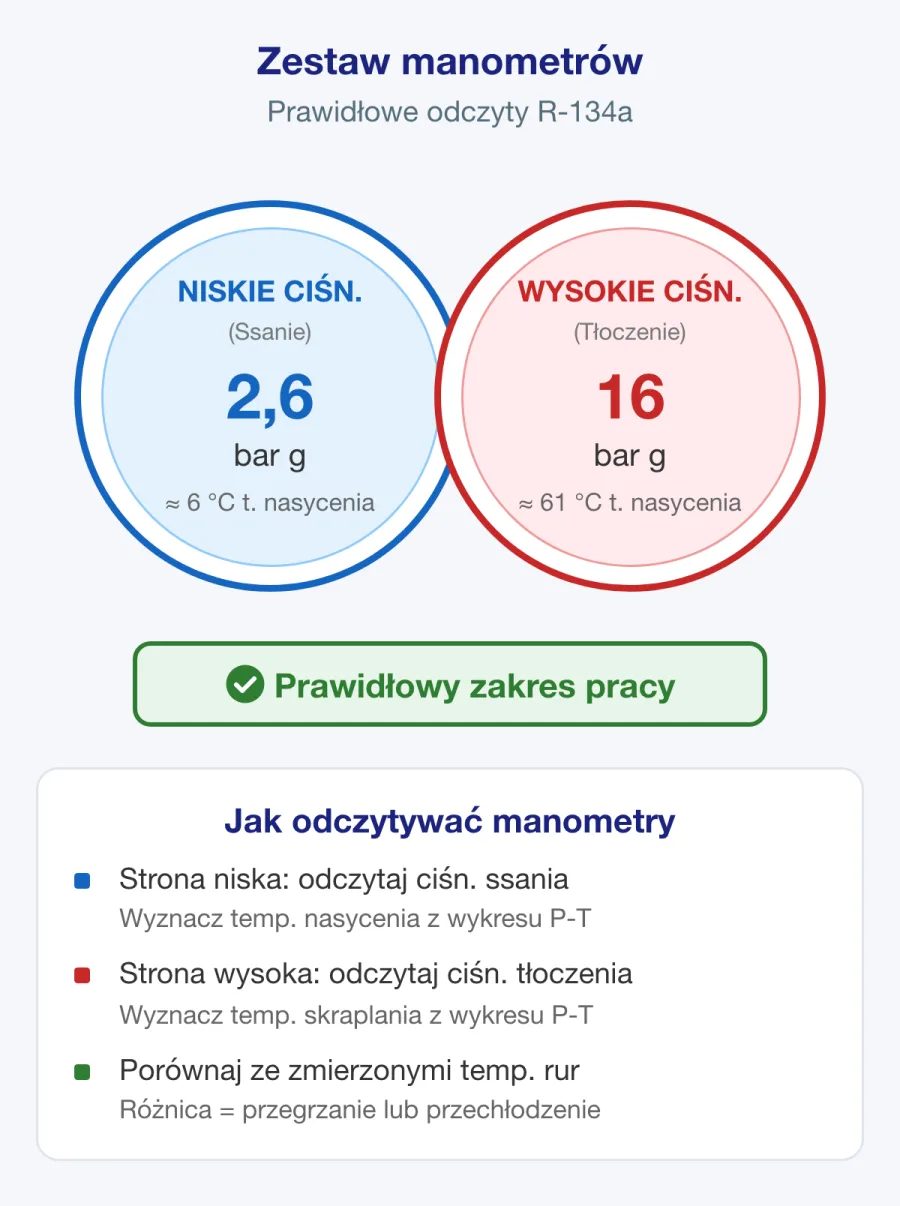

Zestaw manometrów to jeden z najczęściej używanych przyrządów przy pracy z czynnikami chłodniczymi. Podłącza się go do strony wysokiego i niskiego ciśnienia instalacji. Pozwala on:

• Sprawdzać ciśnienia w instalacji podczas pracy
• Oceniać, czy instalacja jest prawidłowo napełniona
• Dodawać czynnik chłodniczy do obiegu
• Wykrywać potencjalne wycieki czynnika chłodniczego na podstawie nieprawidłowych wskazań ciśnienia

Dostępne są wersje analogowe i cyfrowe. Cyfrowe zestawy manometrów często mają wbudowane tabele zależności ciśnienia i temperatury dla popularnych czynników chłodniczych, takich jak R-410A i R-32, co może znacznie przyspieszyć diagnostykę.

Do podłączenia sprzętu do instalacji pompy ciepła potrzebujesz węży przeznaczonych do czynników chłodniczych z odpowiednimi złączkami. Węże muszą być przystosowane do wymaganego ciśnienia i kompatybilne z używanym czynnikiem chłodniczym. Dostępne są różne złączki, w tym adaptery kątowe i szybkozłącza, które przyspieszają pracę oraz zmniejszają ryzyko utraty czynnika podczas podłączania i odłączania.



Elektroniczne wykrywacze wycieków

Wycieki czynnika chłodniczego stanowią istotny problem środowiskowy i podlegają wymogom prawnym. Zgodnie z rozporządzeniem (UE) 2024/573 operatorzy muszą zapewnić regularne kontrole szczelności urządzeń osiągających odpowiednie progi określone w art. 5, z uwzględnieniem przewidzianych w nim zwolnień. Wszelkie wykryte wycieki fluorowanych gazów cieplarnianych należy usunąć bez zbędnej zwłoki.

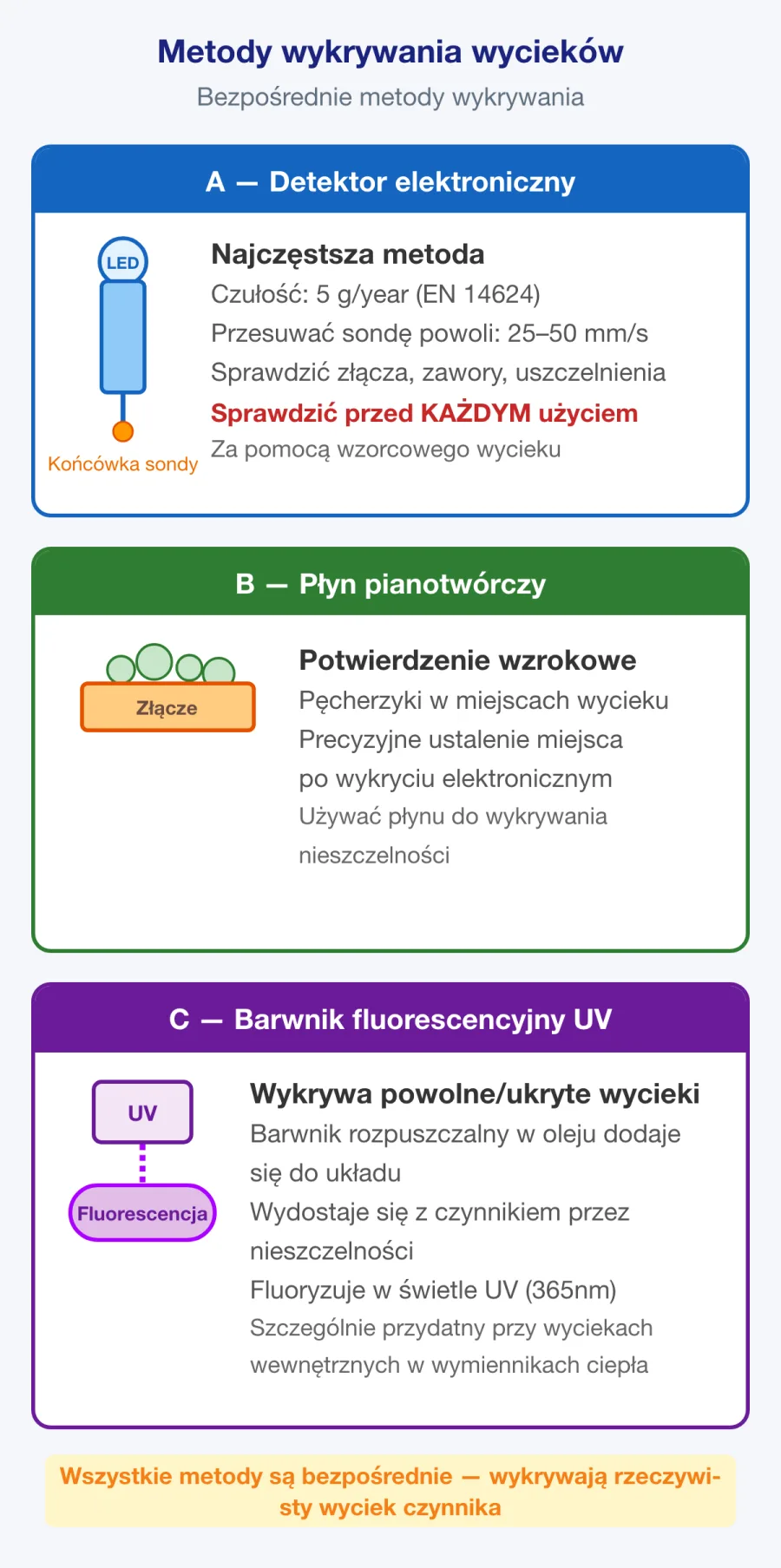

Elektroniczne wykrywacze wycieków służą do lokalizowania miejsc wycieku czynnika chłodniczego. Ich czułość pozwala wykrywać bardzo małe stężenia czynnika w powietrzu. Są niezbędne do:

• Sprawdzania złączy i połączeń po wszelkich pracach przy obiegu chłodniczym
• Lokalizowania wycieków w istniejących instalacjach podczas wizyt serwisowych
• Sprawdzania węży i połączeń przed rozpoczęciem prac i w ich trakcie

Dobrej jakości wykrywacz wycieków skalibrowany dla używanego czynnika chłodniczego jest nieodzownym elementem wyposażenia. Zagadnienie to wiąże się bezpośrednio z tematem Wykrywanie wycieków w edycji UE. Obowiązkowe odstępy między kontrolami szczelności i wymogi dotyczące prowadzenia dokumentacji omówiono w temacie Przepisy UE dotyczące F-gazów.



Sondy temperatury i monitorowanie

Do pracy z czynnikami chłodniczymi dostępne są różne rodzaje sond temperatury i sond zaciskowych, od pojedynczych sond po zestawy dwóch sond zaciskowych do rur. Wiele nowoczesnych przyrządów pomiarowych można połączyć z aplikacjami na smartfonie, aby wykonywać pojedyncze odczyty lub monitorować temperaturę przez określony czas.

Pomiar temperatury w różnych punktach obiegu chłodniczego może pomóc w rozpoznaniu problemów z czynnikiem chłodniczym, jeśli odczyty zestawi się z tabelami zależności ciśnienia i temperatury dla danego czynnika.

Porównując zmierzone temperatury i ciśnienia z tabelami nasycenia danego czynnika chłodniczego, można obliczyć wartości przegrzania i przechłodzenia — dwóch najważniejszych wskaźników diagnostycznych pracy instalacji. Nieprawidłowe wartości mogą wskazywać na zbyt małe napełnienie, przepełnienie, ograniczony przepływ lub niesprawny element rozprężny.

Wielu instalatorów ogrzewania ma już sondy temperatury do pomiaru temperatur zasilania i powrotu w obiegach grzewczych. Te same przyrządy często można wykorzystać do podstawowej diagnostyki pomp ciepła, choć sondy zaciskowe przeznaczone do chłodnictwa zwykle zapewniają większą dokładność i krótszy czas reakcji przy pomiarach na rurach miedzianych.



Azot: próby ciśnieniowe i lutowanie twarde

Azot wolny od tlenu (OFN) pełni dwie ważne funkcje przy pracy z czynnikami chłodniczymi:

1. Próba ciśnieniowa — Azot służy do wytworzenia ciśnienia w przewodach i elementach obiegu chłodniczego przed wprowadzeniem czynnika chłodniczego. Ponieważ jest obojętny, niereaktywny, niepalny i stabilny w szerokim zakresie temperatur, idealnie nadaje się do prób wytrzymałościowych i prób szczelności. Jest też łatwo dostępny i tani.

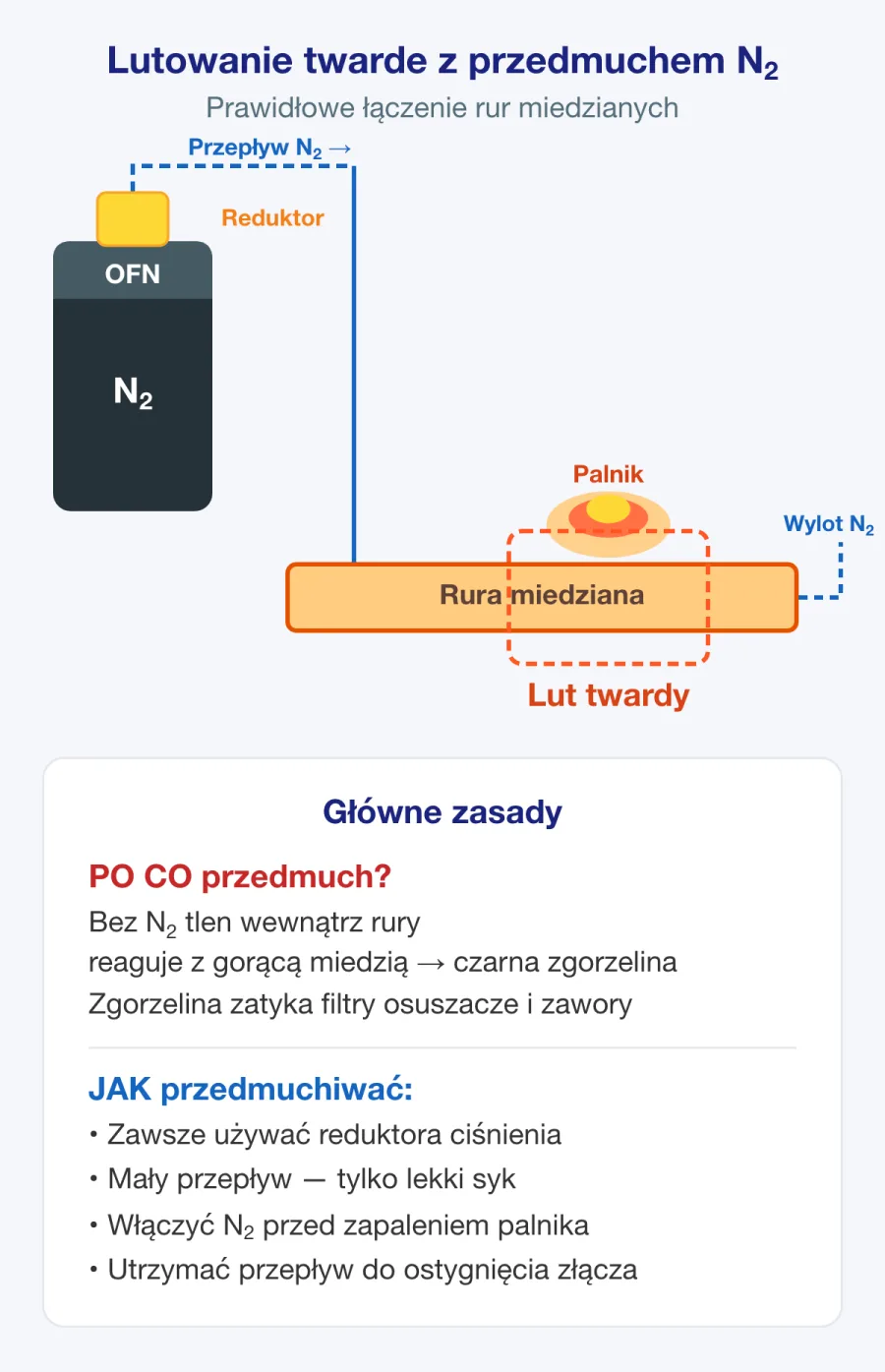

2. Przedmuchiwanie podczas lutowania twardego — Podczas lutowania twardego połączeń miedzianych rur chłodniczych przez rurę przepuszcza się suchy azot, aby wyprzeć tlen i zapobiec utlenianiu. Pominięcie tego etapu powoduje powstawanie wewnątrz rury czarnej zgorzeliny z tlenku miedzi. Może się ona łuszczyć i blokować elementy rozprężne, uszkadzać zawory sprężarki lub zanieczyszczać olej w instalacji.

Przeprowadzanie ciśnieniowych prób wytrzymałościowych i prób szczelności jest umiejętnością praktyczną wymaganą na egzaminie na unijny certyfikat A1 w zakresie F-gazów zgodnie z rozporządzeniem wykonawczym (UE) 2024/2215. Zagadnienie to omówiono w edycji UE w temacie Kontrole przed uruchomieniem. Zapoznaj się z prawidłowymi ciśnieniami próbnymi, czasami utrzymywania ciśnienia oraz procedurami prób wytrzymałościowych i prób polegających na obserwacji spadku ciśnienia po odcięciu jego źródła.



Narzędzia do rurociągów i lutowania twardego

Montaż przewodów chłodniczych w pompach ciepła lub instalacjach klimatyzacyjnych typu split wymaga specjalistycznych narzędzi. Rury miedziane stosowane w przewodach chłodniczych zasadniczo różnią się od standardowych rur miedzianych do instalacji sanitarnych — mają grubsze ścianki i są przystosowane do znacznie wyższego ciśnienia.

Inne są również techniki łączenia. Do najważniejszych narzędzi należą:

• Zestaw tlenowo-acetylenowy do lutowania twardego — do wykonywania wytrzymałych połączeń lutowanych w miedzianych rurociągach chłodniczych, zwykle przy użyciu lutów twardych zawierających srebro
• Kielicharka — do wykonywania połączeń kielichowych, powszechnie stosowanych w instalacjach typu split, w których preferowane są połączenia mechaniczne
• Roztłaczarka — do rozszerzania końca rury tak, aby można było wsunąć w niego drugą rurę o tej samej średnicy i wykonać połączenie kielichowe do lutowania bez dodatkowych złączek

Narzędzia te służą głównie do montażu i wymiany elementów, a nie do rutynowej diagnostyki. Przy większości codziennych prac konserwacyjnych podstawowym wyposażeniem będą sondy temperatury, zestawy manometrów i wykrywacze wycieków.
