Procédures et équipements pour les gaz à effet de serre fluorés : les outils essentiels pour intervenir sur les pompes à chaleur

Que vous prépariez l’évaluation du certificat A1 de l’UE relatif aux gaz à effet de serre fluorés ou votre première installation de pompe à chaleur, il est fondamental de comprendre les outils et équipements utilisés pour intervenir sur ces fluides. Savoir à quoi sert chaque équipement — et pourquoi il est important — est essentiel pour réussir l’évaluation et manipuler les fluides frigorigènes en toute sécurité, dans le respect de la réglementation.

Ce guide présente les principaux équipements que vous rencontrerez lors d’interventions sur les pompes à chaleur et les circuits frigorifiques, leur rôle et les opérations auxquelles ils servent.





Unités de récupération et pesée des fluides frigorigènes

Avant toute intervention sur un circuit frigorifique — qu’il s’agisse de remplacer un échangeur à plaques, un condenseur ou tout autre composant — le fluide frigorigène doit être retiré en toute sécurité et de manière contrôlée. C’est là qu’intervient l’unité de récupération.

L’unité de récupération extrait le fluide frigorigène de la pompe à chaleur et le transfère dans une bouteille où il est stocké en toute sécurité jusqu’à sa réintroduction dans la pompe à chaleur.

Le règlement (UE) 2024/573 interdit le rejet intentionnel de gaz à effet de serre fluorés, sauf s’il est techniquement nécessaire à l’usage prévu. La récupération des fluides des circuits fixes de réfrigération, de climatisation et de pompes à chaleur est une obligation légale. L’utilisation d’équipements de récupération adaptés permet d’extraire le fluide frigorigène en toute sécurité. Le gaz récupéré est stocké dans une bouteille de récupération dédiée en vue de son recyclage, de sa régénération ou de son élimination par une filière agréée de traitement des déchets. Les gaz récupérés figurant à l’annexe I ou à l’annexe II, section 1, doivent être recyclés ou régénérés avant de servir à recharger un équipement.

En complément de l’unité de récupération, une balance sert à peser la bouteille de fluide frigorigène. Elle permet de mesurer précisément la quantité de fluide retirée du circuit ou introduite dans celui-ci. Une mesure précise est indispensable pour maintenir la charge correcte du système et remplir les registres exigés par l’art. 7 du règlement (UE) 2024/573 pour les équipements soumis aux contrôles d’étanchéité obligatoires.



Pompes à vide et vacuomètres

Une fois le fluide frigorigène récupéré et les travaux de réparation ou d’installation terminés, le circuit doit faire l’objet d’un tirage au vide avant d’être rechargé. Une pompe à vide élimine l’air, l’humidité et les autres gaz ou vapeurs non condensables du système.

Sans pompe à vide, ces particules peuvent réduire l’efficacité du fonctionnement et provoquer la corrosion des composants internes.

L’humidité est particulièrement néfaste dans un circuit frigorifique. En réagissant avec le fluide frigorigène et l’huile du compresseur, elle peut former des acides qui entraînent des dépôts de cuivre, l’usure des paliers et, à terme, la défaillance du compresseur. Un tirage au vide rigoureux n’est pas facultatif — c’est une étape essentielle de toute installation et de toute intervention d’entretien importante.

Pour vérifier que le vide est suffisamment poussé, on utilise un vacuomètre (également appelé jauge en microns ou jauge Torr) avec la pompe à vide. Cet instrument mesure la pression absolue en microns et renseigne sur l’état de déshumidification du système. Il permet ainsi de confirmer que l’humidité et les gaz non condensables ont été réduits à un niveau acceptable. Il existe des vacuomètres numériques et analogiques. Un modèle numérique avec enregistrement des données peut être particulièrement utile pour documenter votre travail.



Jeux de manomètres et flexibles

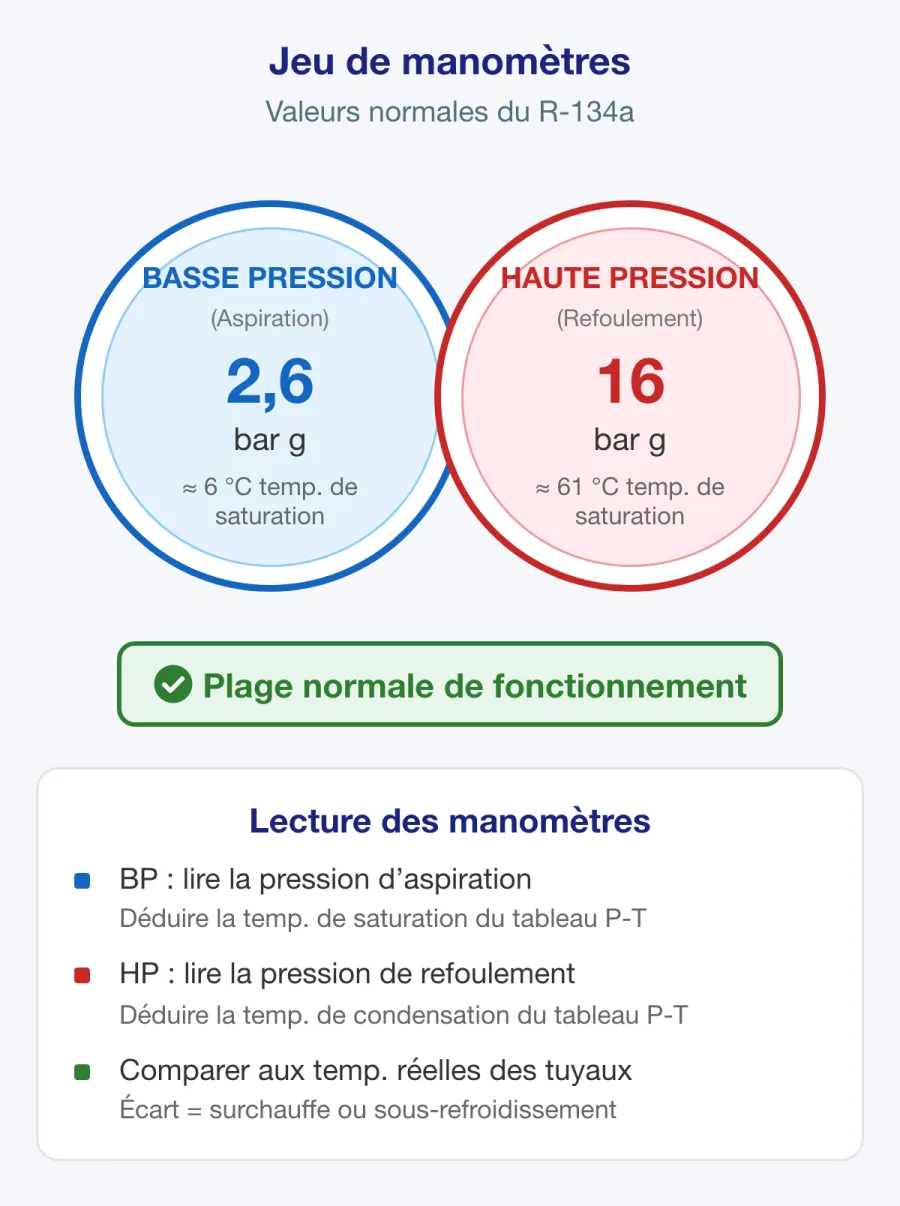

Le jeu de manomètres est l’un des équipements les plus utilisés lors des interventions sur les fluides frigorigènes. Il se raccorde aux côtés haute et basse pression du système et vous permet de :

• Contrôler les pressions du système en fonctionnement
• Déterminer si la charge du système est correcte
• Ajouter du fluide frigorigène dans le circuit
• Repérer d’éventuelles fuites de fluide frigorigène à partir de pressions anormales

Il existe des versions analogiques et numériques. Les jeux de manomètres numériques intègrent souvent des tableaux pression-température pour les fluides frigorigènes courants, tels que le R-410A et le R-32, ce qui peut considérablement accélérer le diagnostic.

Pour raccorder votre matériel au système de pompe à chaleur, vous avez besoin de flexibles adaptés aux fluides frigorigènes avec les raccords appropriés. Ces flexibles doivent être prévus pour la pression requise et compatibles avec le type de fluide frigorigène utilisé. Différents raccords sont disponibles, notamment des adaptateurs coudés et des raccords rapides qui accélèrent le travail et réduisent le risque de perte de fluide frigorigène lors du raccordement et du débranchement.



Détecteurs électroniques de fuites

Les fuites de fluides frigorigènes constituent un enjeu environnemental et réglementaire majeur. Selon le règlement (UE) 2024/573, les exploitants doivent faire réaliser des contrôles d’étanchéité réguliers sur les équipements qui atteignent les seuils applicables de l’art. 5, sous réserve des exemptions qu’il prévoit. Toute fuite détectée de gaz à effet de serre fluorés doit être réparée dans les meilleurs délais.

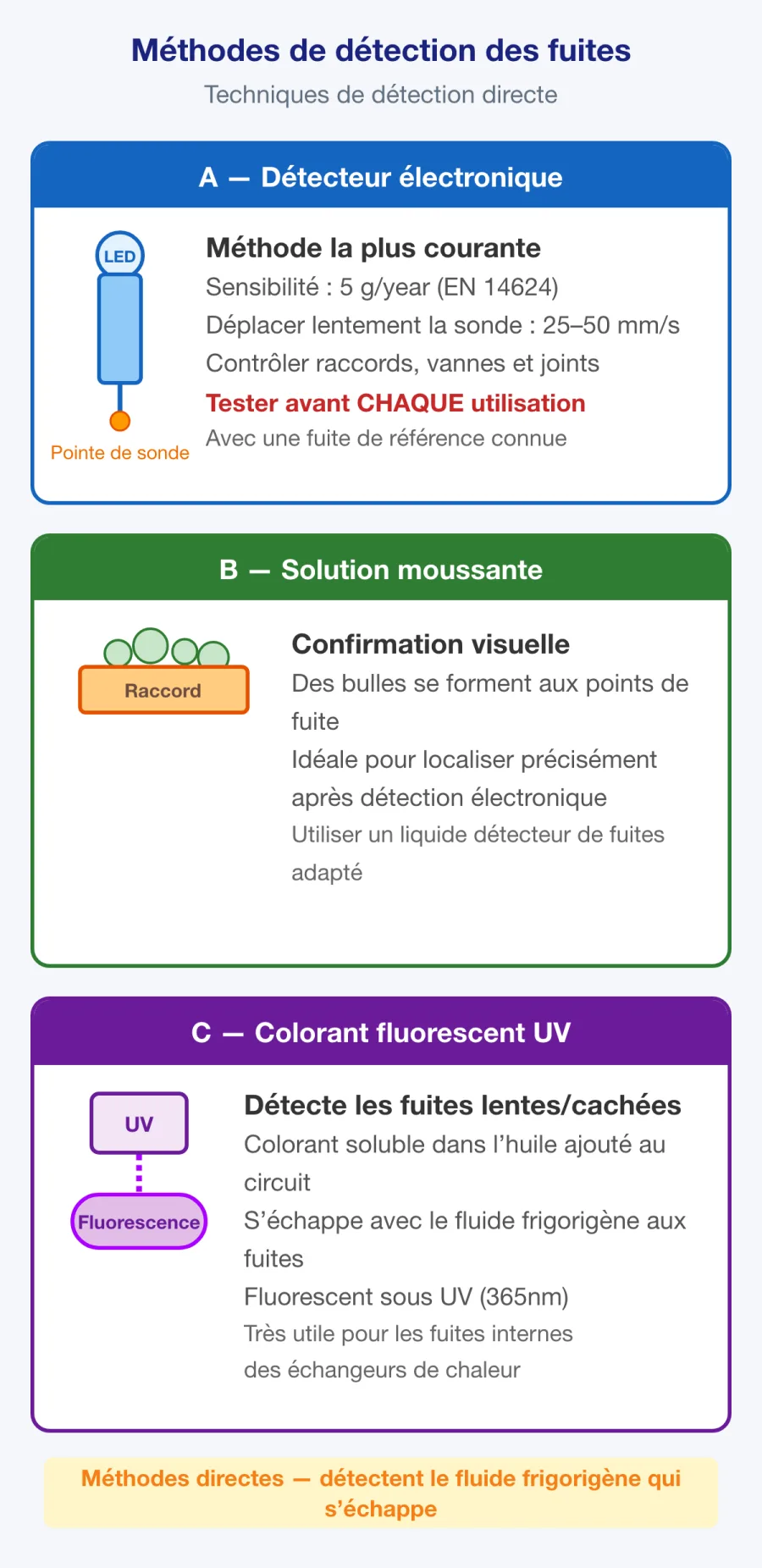

Les détecteurs électroniques de fuites servent à localiser les fuites de fluide frigorigène. Ils sont suffisamment sensibles pour détecter de très faibles concentrations de fluide frigorigène dans l’air et sont indispensables pour :

• Contrôler les assemblages et les raccords après toute intervention sur le circuit frigorifique
• Rechercher les fuites sur les systèmes existants lors des visites d’entretien
• Vérifier les flexibles et les raccords avant et pendant les interventions

Un détecteur de fuites de bonne qualité, étalonné pour le type de fluide frigorigène utilisé, est un élément indispensable de votre outillage. Ce matériel se rattache directement au thème Détection des fuites de l’édition UE. Les intervalles des contrôles d’étanchéité obligatoires et les exigences de tenue des registres sont traités dans Réglementation européenne F-Gas.



Sondes et suivi des températures

Différents types de sondes et de pinces de température sont disponibles pour les interventions sur les circuits frigorifiques, des sondes simples aux ensembles de deux pinces pour tuyauteries. De nombreux instruments de mesure modernes peuvent se connecter à des applications pour smartphone, ce qui permet d’effectuer des relevés ponctuels ou de suivre les températures dans le temps.

Relever les températures en différents points des circuits frigorifiques peut aider à identifier les problèmes liés au fluide frigorigène, en utilisant les tableaux pression-température propres au type de fluide employé.

En comparant les températures et les pressions mesurées aux tableaux de saturation d’un fluide frigorigène donné, vous pouvez calculer la surchauffe et le sous-refroidissement — deux des indicateurs de diagnostic les plus importants pour évaluer les performances du système. Des valeurs anormales peuvent révéler une charge insuffisante, une surcharge, un débit restreint ou un dispositif de détente défectueux.

De nombreux chauffagistes possèdent déjà des sondes pour mesurer les températures de départ et de retour des circuits de chauffage. Ces mêmes instruments peuvent souvent servir au diagnostic de base des pompes à chaleur, bien que les sondes à pince dédiées aux circuits frigorifiques offrent généralement une meilleure précision et un temps de réponse plus court sur les tuyauteries en cuivre.



Azote : épreuves de pression et brasage fort

L’azote sans oxygène (OFN) remplit deux fonctions importantes lors des interventions sur les circuits frigorifiques :

1. Épreuve de pression — L’azote sert à mettre sous pression les conduites et les composants frigorifiques avant tout ajout de fluide frigorigène. Inerte, non réactif, ininflammable et stable sur une large plage de températures, il convient parfaitement aux épreuves de résistance à la pression et aux essais d’étanchéité. Il est également facile à se procurer et peu coûteux.

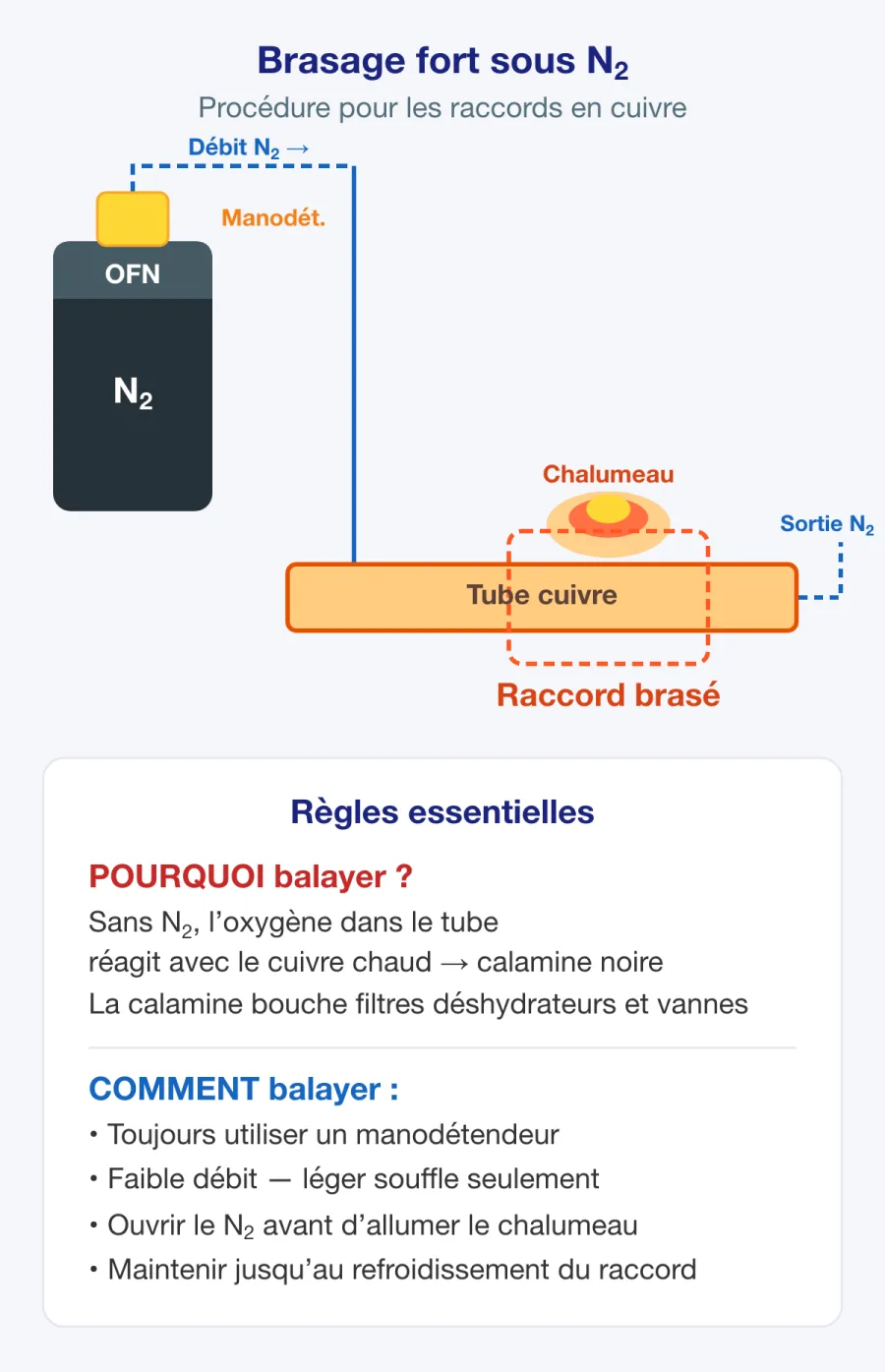

2. Balayage pendant le brasage fort — Lors du brasage fort des assemblages frigorifiques en cuivre, on fait circuler de l’azote sec dans le tube pour chasser l’oxygène et empêcher l’oxydation. Sans cette étape, une couche noire d’oxyde de cuivre se forme à l’intérieur du tube. Elle peut se détacher et obstruer les dispositifs de détente, endommager les clapets du compresseur ou contaminer l’huile du système.

Les épreuves de résistance à la pression et les essais d’étanchéité font partie des compétences pratiques exigées pour l’évaluation du certificat A1 de l’UE relatif aux gaz à effet de serre fluorés, conformément au règlement d’exécution (UE) 2024/2215. Elles sont abordées dans le thème Contrôles avant mise en service de l’édition UE. Vous devez connaître les pressions d’essai appropriées, les durées de maintien et les procédures des épreuves de résistance à la pression et des essais de chute de pression à l’arrêt.



Outils de tuyauterie et de brasage fort

L’installation de conduites frigorifiques pour les pompes à chaleur bi-blocs ou les systèmes de climatisation nécessite des outils spécialisés. Le tube en cuivre utilisé pour les conduites frigorifiques diffère fondamentalement du cuivre de plomberie standard — sa paroi est plus épaisse et sa pression admissible beaucoup plus élevée.

Les techniques d’assemblage sont également différentes. Les principaux outils comprennent :

• Poste de brasage fort oxyacétylénique — pour réaliser des assemblages brasés très résistants sur les tuyauteries frigorifiques en cuivre, généralement avec des alliages de brasage fort contenant de l’argent
• Dudgeonnière — pour réaliser des raccords évasés, couramment utilisés sur les installations bi-blocs où les assemblages mécaniques sont privilégiés
• Pince à emboîture — pour élargir l’extrémité d’un tube afin d’y insérer un autre tube de même diamètre et réaliser un assemblage par emboîtement sans raccord supplémentaire

Ces outils servent principalement à l’installation et au remplacement de composants plutôt qu’au diagnostic courant. Pour la plupart des tâches de maintenance quotidiennes, les sondes de température, les jeux de manomètres et les détecteurs de fuites seront vos principaux équipements.
